محامل كرة التلامس المزدوجة للصف الزاوي: تصميم وتطبيقات ودليل الاختيار

فهم محامل كرة اتصال مزدوجة الصف الزاوي ومزاياها الفريدة

تمثل محامل كرة التلامس المزدوجة للصف الزاوي فئة متخصصة من المحامل المصممة للتعامل مع الأحمال المدمجة مع توفير الدقة والصلابة العالية. على عكس نظرائهم في الصف الواحد ، تتميز هذه المحامل صفين من الكرات مع زوايا التلامس تتراوح عادة ما بين 25 إلى 40 درجة ، مما يتيح لهما الحفاظ على أحمال محورية كبيرة في كلا الاتجاهين جنبا إلى جنب مع أحمال شعاعية كبيرة.

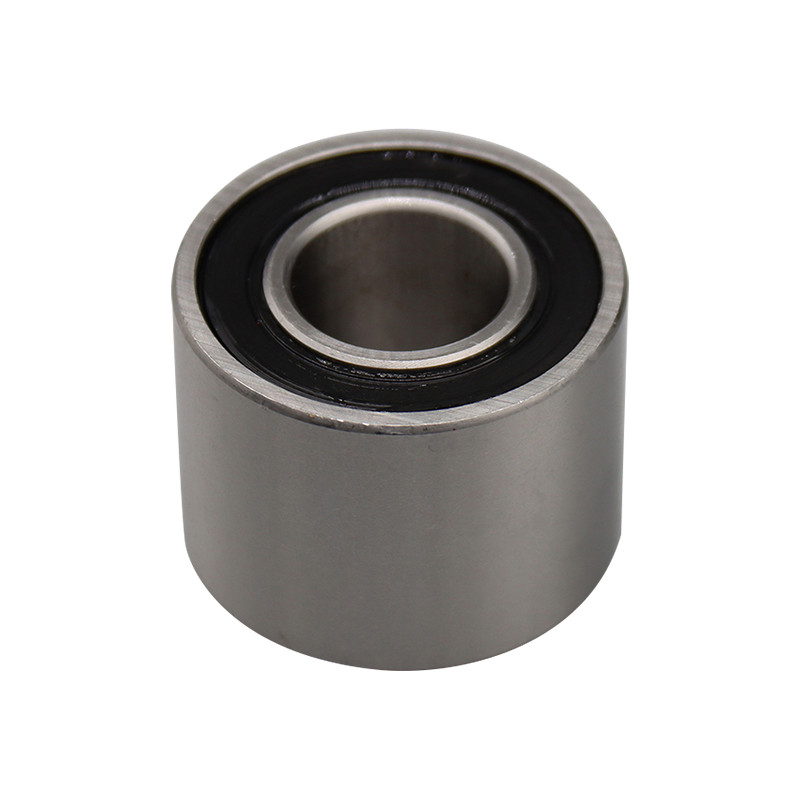

3000A-2RS سلسلة مزدوجة الصف الزاوي محامل كرة التلامس

الميزات الهيكلية الرئيسية

بنية محامل كرة اتصال مزدوجة الصف الزاوي يتضمن العديد من العناصر المميزة التي تسهم في أدائها المتفوق:

• صفين من كرات الأرض الدقيقة مرتبة في تكوين متتالي أو وجهاً لوجه
• يتم تصنيعه بشكل شائع مع تصميم حلقة داخلية وخارجية من قطعة واحدة لتحسين الاستقرار
• زوايا التلامس المحسنة التي تتراوح بين 25 درجة إلى 40 درجة اعتمادًا على متطلبات التطبيق
• تصميمات قفص قوية (عادةً النحاس أو الصلب أو البوليمر) للحفاظ على تباعد الكرة المناسب
• تكوينات التحميل مسبقًا متاحة للتطبيقات التي تتطلب الحد الأدنى من الانحراف

خصائص الأداء

عند المقارنة محامل كرة اتصال مزدوجة الصف الزاوي لأنواع الحمل الأخرى ، تصبح العديد من مزايا الأداء واضحة:

كيفية اختيار محامل كرة التلامس الزاوية للصف المزدوج لتطبيقات محددة

اختيار ما المناسب محامل كرة اتصال مزدوجة الصف الزاوي يتطلب النظر الدقيق في المعلمات التشغيلية المتعددة والعوامل البيئية. يجب أن تفسر عملية الاختيار كل من متطلبات الأداء الفورية واعتبارات الموثوقية طويلة الأجل.

تحليل التحميل واختيار المحمل

يبدأ اختيار المحمل الصحيح بتحليل شامل للأحمال المطبقة:

• تحديد حجم واتجاه الأحمال الشعاعية
• حساب مكونات الحمل المحوري في كلا الاتجاهين
• النظر في اختلافات الحمل الديناميكي وأحمال الصدمة
• تقييم سيناريوهات التحميل المشتركة
• حساب أي أحمال لحظة قد تكون موجودة

اعتبارات السرعة

يؤثر نطاق السرعة التشغيلية بشكل كبير على الاختيار:

• الرجوع إلى تصنيفات سرعة الشركة المصنعة
• النظر في متطلبات التشحيم بسرعات مختلفة
• تقييم خصائص توليد الحرارة وتبديد
• حساب قوى الطرد المركزي بسرعات دوران عالية

تركيب كرة ملامسة للصف الزاوي مزدوج أفضل الممارسات

تعتبر تقنيات التثبيت المناسبة أمرًا بالغ الأهمية لزيادة أداء وخدمة الخدمة محامل كرة اتصال مزدوجة الصف الزاوي . يمكن أن يؤدي التثبيت غير الصحيح إلى فشل سابق لأوانه ، وزيادة الضوضاء ، وتقليل الدقة.

إعداد مسبق التثبيت

قبل البدء في عملية التثبيت ، يجب إكمال عدة خطوات تحضيرية:

• تحقق من الأبعاد المحلية والإسكان
• تنظيف جميع المكونات بدقة
• قم بإعداد الأدوات والمعدات المناسبة
• ضمان ظروف بيئة العمل المناسبة
• احصل على تزييت صحيح

إجراءات التثبيت

تتطلب عملية التثبيت الفعلية اهتمامًا دقيقًا بالتفاصيل:

• استخدم أدوات الضغط المناسبة التي توزع القوة بالتساوي
• تطبيق القوة فقط على الحلبة التي يتم تركيبها (أبدا من خلال الكرات)
• الحفاظ على محاذاة دقيقة أثناء التثبيت
• مراقبة التداخل يناسب بعناية
• تحقق من نعومة الدوران بعد التثبيت

كرة مزدوجة كرة التلامس الزاوية تحمل تزييت الطرق والاعتبارات

التزييت الفعال ضروري للأداء الأمثل وطول العمر محامل كرة اتصال مزدوجة الصف الزاوي . يجب أن يقلل نظام التشحيم من الاحتكاك ، وتبديد الحرارة ، والحماية من التآكل ، وربما يتم إغلاقه ضد الملوثات.

معايير اختيار زيوت التشحيم

يتضمن اختيار مواد التشحيم الصحيحة تقييم عدة عوامل:

• نطاق درجة حرارة التشغيل
• ظروف السرعة (قيمة DN)
• خصائص تحميل
• الظروف البيئية
• متطلبات إعادة التثبيت

مقارنة طرق التشحيم

استكشاف الأخطاء وإصلاحها المشتركة صف مزدوج كرة التلامس محمل كرة التلامس

حتى مع الاختيار والتركيب المناسب ، محامل كرة اتصال مزدوجة الصف الزاوي قد تواجه مختلف القضايا التشغيلية. التعرف على الأعراض وتحديد الأسباب الجذرية أمر ضروري لحل المشكلات الفعالة.

أوضاع الفشل الشائعة والأعراض

تتجلى مشاكل تحمل النموذج من خلال أعراض مختلفة يمكن ملاحظتها:

• ضوضاء غير طبيعية (طحن أو نقر أو أصوات هائزة)
• زيادة مستويات الاهتزاز
• ارتفاع درجات حرارة التشغيل
• انخفاض دقة الدوران
• ارتداء أو تلف مرئي عند التفتيش

النهج التشخيصي

تعطي نهج منهجي لاستكشاف الأخطاء وإصلاحها أفضل النتائج:

• توثيق ظروف التشغيل عندما تظهر الأعراض
• تحليل حالة التشحيم والكمية
• تحقق من التثبيت المناسب والمحاذاة
• تقييم شروط الحمل مقابل مواصفات تحمل
• النظر في العوامل البيئية (التلوث ، الرطوبة ، وما إلى ذلك)

التطبيقات المتقدمة من محامل كرة اتصال مزدوجة الصف الزاوي في الآلات الحديثة

القدرات الفريدة ل محامل كرة اتصال مزدوجة الصف الزاوي اجعلها لا غنى عنها في مختلف التطبيقات الصعبة حيث تكون الدقة والصلابة وقدرة الحمل أمرًا بالغ الأهمية.

مغزل أداة آلي عالية الدقة

في تطبيقات الأدوات الآلية ، توفر هذه المحامل:

• دقة دورانية استثنائية للآلات الدقيقة
• صلابة لمقاومة قوى القطع
• الاستقرار الحراري للأداء المتسق
• خدمة الخدمة الطويلة في ظل ظروف صعبة

أنظمة الروبوتات والأتمتة

تستفيد الأنظمة الآلية الحديثة من هذه المحامل من خلال:

• مساحة لتوفير التصميم المدمجة في المفاصل المفصلية
• التعامل المتزامن للأحمال الشعاعية والمحورية
• خصائص الحركة السلسة
• صلابة عالية للدقة الموضعية
