في مختلف الآلات الصناعية ، و تحمل الكرة هو مكون حيوي. يمتد دوره إلى ما وراء الدعم البسيط والدوران. إنه بمثابة "جسر" حاسم يربط الأجزاء المتحركة والثابتة ، مما يقلل بشكل كبير من الاحتكاك أثناء التشغيل ، وبالتالي تعزيز كفاءة نقل الطاقة.
التأثير على أداء المعدات والكفاءة والموثوقية
تم تصميمه جيدًا ومثبتًا بشكل صحيح تحمل الكرة يستطيع:
- زيادة كفاءة المعدات : عن طريق الحد من القوى الاحتكاكية ، فإنه يقلل بشكل فعال من استهلاك الطاقة ، مما يجعل الجهاز أكثر اقتصادا للتشغيل.
- ضمان تشغيل الدقة : يوفر دعمًا مستقرًا للمكونات الدوارة ، وضمان الحفاظ على مسار دقيق ، حتى في السرعات العالية أو تحت الأحمال الثقيلة.
- تمديد عمر المعدات : جيد تحمل يمكن أن تمتص وتبديد أحمال التأثير ، مما يقلل من التآكل على المكونات وبالتالي إطالة عمر قطعة المعدات بأكملها.
فشل تحمل الكرة من ناحية أخرى ، يمكن أن يؤدي إلى انخفاض أداء المعدات ، والضوضاء غير الطبيعية والاهتزاز ، أو حتى الفشل الميكانيكي الشديد ، مما تسبب في توقف الإنتاج والخسائر الاقتصادية. لذلك ، التحديد الصحيح والتثبيت وصيانة تحمل الكرةs هي مفتاح ضمان تشغيل المعدات الصناعية المستقرة والفعالة.
بناء

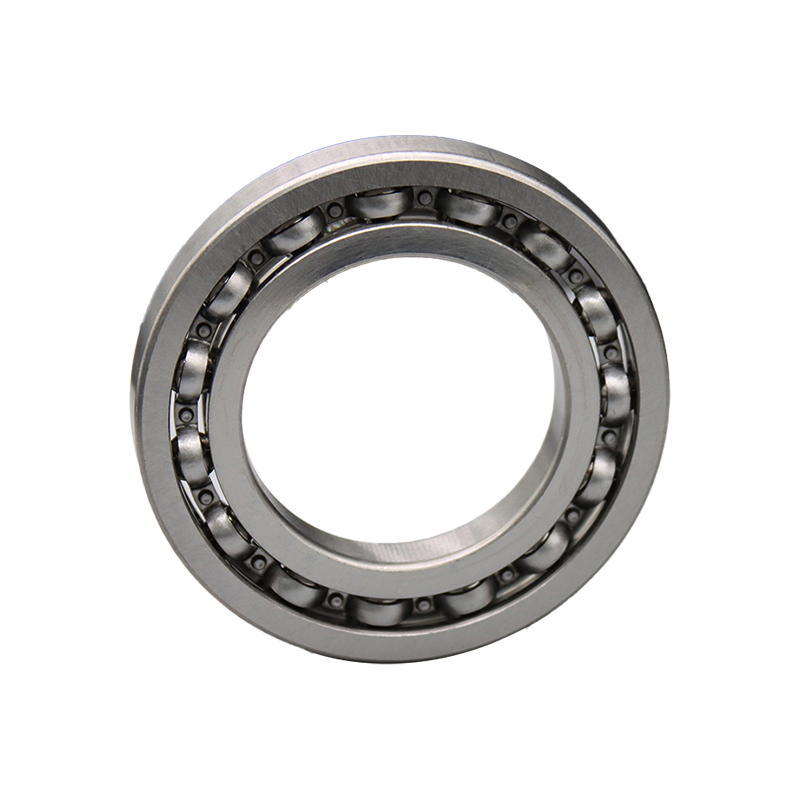

الهيكل الأساسي ل تحمل الكرة يتكون من أربعة أجزاء رئيسية تعمل معًا لتمكين أحمال الدوران ودعم السلس.
- الخاتم الداخلي : مثبت على العمود ، يدور مع العمود.
- الخاتم الخارجي : مثبتة في مقعد الحمل أو السكن ، فهو عادة ما يكون ثابتًا.
- العناصر المتداول : كرات فولاذية تقع بين الحلقات الداخلية والخارجية التي تقلل الاحتكاك من خلال المتداول.
- قفص : يحتفظ كرات الصلب متباعدة بالتساوي ، ومنعها من التصادم أثناء الدوران.
بعض تحمل الكرةs وتشمل أيضا الأختام أو الدروع لمنع الملوثات من الدخول ومواد التشحيم من الهروب.
تصنيف
محامل الكرة يمكن تصنيفها في عدة أنواع بناءً على هيكلهم وتطبيقهم. فيما يلي بعض التصنيفات الشائعة:
- محمل كرة أخدود عميق : النوع الأكثر شيوعًا ، قادرًا على التعامل مع كل من الأحمال المحورية الشعاعية والمعتدلة.
- محمل كرة الاتصال الزاوي .
- تحمل الكرة المحاذاة الذاتية : سباق السباق الخارجي هو كروي ، والذي يعوض تلقائيًا عن اختلال الزاوي الناجم عن تشوه العمود أو تشوه السكن.
- محمل كرة الدفع : يستخدم في المقام الأول للتعامل مع الأحمال المحورية النقية وعادة ما لا يمكن تحمل الأحمال الشعاعية.
الأداء الرئيسي
عند اختيار أ تحمل الكرة ، يجب أن تكون معلمات الأداء التالية محورًا رئيسيًا:
- سعة التحميل : مقسمة إلى سعة الحمل الثابت و سعة الحمل الديناميكي . تشير سعة الحمل الثابت إلى الحد الأقصى للحمل أ تحمل يمكن الصمود دون تشوه دائم بينما ثابت أو بسرعات منخفضة. تشير سعة التحميل الديناميكي إلى الحمل أ تحمل يمكن الصمود لعمر معين أثناء الدوران.
- الحد الأقصى للسرعة : الحد الأقصى لسرعة الدوران الآمن الذي أ تحمل يمكن أن تعمل دون توليد حرارة وارتداء مفرطة.
- صلابة : ال تحمل's القدرة على مقاومة التشوه تحت الحمل. صلابة عالية تحملs ضمان دقة التشغيل للآلات الدقيقة.
- عزم الدوران : ال internal friction generated by the تحمل أثناء الدوران. عزم دوران الاحتكاك السفلي يعني ارتفاع كفاءة التشغيل وانخفاض استهلاك الطاقة.
صيانة
الصيانة المناسبة أمر بالغ الأهمية لتمديد عمر أ تحمل الكرة ويتضمن الجوانب الرئيسية التالية:
- تشحيم : ال most critical part of تحمل صيانة. يقلل زيوت التشحيم (الشحم أو الزيت) من الاحتكاك وارتداءه ، ويمنع التآكل ، ويساعد على تبديد الحرارة.
- ختم : اختيار طريقة الختم اليمنى يمنع بشكل فعال الملوثات الخارجية (مثل الغبار والرطوبة) من دخول تحمل و stops lubricant from leaking out.
- تثبيت : تمنع طرق التثبيت الصحيحة تحملs من التالف أثناء العملية. يجب استخدام الأدوات المخصصة لضمان ملاءمة ضيقة بين تحمل's يجب تجنب الحلقات الداخلية والخارجية ، والقوة الغاشمة أو المطرقة.
- يراقب : مراقبة منتظمة ل تحمل يمكن أن يساعد الاهتزاز ودرجة الحرارة والضوضاء في اكتشاف الأخطاء المحتملة في وقت مبكر ، مما يمنع وقت تعطل المعدات غير المتوقعة.
استراتيجيات اختيار تحمل الكرة
اختيار الحق تحمل الكرة أمر بالغ الأهمية لضمان تشغيل المعدات المستقرة على المدى الطويل. تتطلب هذه العملية دراسة شاملة للعوامل المختلفة للعثور على تحمل اكتب الأنسب لظروف التشغيل المحددة.
تحليل حالة التشغيل
في هذا القسم ، سوف نتعمق في تحليل ظروف التشغيل وكيفية تأثيرها على اختيار محامل الكرة.
- حمولة : هذا هو واحد من أهم العوامل.
- الحمل الشعاعي : قوة عمودي على العمود. على سبيل المثال ، التوتر في محرك الحزام.
- الحمل المحوري : قوة موازية للعمود. على سبيل المثال ، الدفع في محرك الترس.
- الحمل المشترك : موقف تكون فيه الأحمال الشعاعية والمحورية موجودة في وقت واحد.
- سرعة الدوران : يمكن أن تكون عملية عالية السرعة أو منخفضة السرعة أو متغيرة السرعة. تولد السرعات العالية المزيد من الحرارة ، مما يتطلب النظر في مشاكل تبديد الحرارة وتزييت.
- بيئة العمل :
- درجة حرارة : يمكن أن تؤثر درجات الحرارة المرتفعة على أداء مواد التشحيم وقوة تحمل مواد.
- الرطوبة والتلوث : البيئات التي تتطلب مواد مبللة أو غبار أو تحتوي على مواد تآكل تحملs مع ختم جيد أو مواد خاصة.
اختيار النقاط الرئيسية
بناءً على نتائج تحليل حالة التشغيل ، يجب اتباع النقاط الرئيسية التالية عند اختيار أ تحمل :
- حدد نوع محمل الكرة المناسب بناءً على نوع التحميل
- محمل كرة أخدود عميق : مناسبة للظروف ذات الأحمال الشعاعية المعتدلة والأحمال المحورية ثنائية الاتجاه الصغيرة.
- محمل كرة الاتصال الزاوي : مناسبة للشروط التي يجب أن تحمل الأحمال الشعاعية الكبيرة والأحمال المحورية أحادية الاتجاه أو ثنائية الاتجاه ، وخاصة في التطبيقات ذات متطلبات الصلابة العالية.
- محمل كرة الدفع : مصمم خصيصا لتحمل الأحمال المحورية النقية.
- النظر في متطلبات العمر المتوقعة والموثوقية
- بالنسبة لمكونات المعدات الحرجة أو التطبيقات التي يصعب الحفاظ عليها ، تحملs مع الحياة ذات التصنيف الأعلى وينبغي اختيار الموثوقية.
- للمعدات العامة ، أكثر فعالية من حيث التكلفة تحمل يمكن اختيارها طالما تلبي المتطلبات الأساسية.
- توازن مساحة التثبيت والتكلفة
- في المعدات المقيدة بالفضاء ، أكثر إحكاما تحمل يجب اختيار السلسلة.
- في تلبية متطلبات الأداء ، تعد التكلفة أيضًا عاملاً مهمًا يجب مراعاته أثناء الاختيار.
حالات تطبيق محامل الكرة في المعدات الصناعية النموذجية
المحركات والمضخات
- خصائص التطبيق : عادة ما تتطلب المحركات والمضخات تحملs للعمل بشكل ثابت بسرعات عالية مع الحفاظ على ضوضاء منخفضة واهتزاز.
- تفضيل الاختيار : محامل كرة أخدود عميقة هي الخيار الأكثر شيوعا في هذا المجال. إن بنيتها البسيطة وسهولة التثبيت والقدرة على التعامل مع الأحمال الشعاعية المعتدلة والأحمال المحورية الصغيرة تجعلها مثالية. بالنسبة للمعدات ذات متطلبات الضوضاء العالية للغاية ، ودرجة دقة أعلى وعزم دوران منخفض الاحتكاك محامل كرة أخدود عميقة يتم اختيارهم.
المشجعين والمنفذات
- خصائص التطبيق : يعمل هذا الجهاز عادة بسرعات عالية ، لكن الحمل خفيف نسبيًا. في بعض الحالات ، قد تحتاج أيضًا إلى تحمل بعض الدفع المحوري.
- تفضيل الاختيار : محامل كرة أخدود عميقة أو محامل كرة الاتصال الزاوية .
- محمل كرة أخدود عميقs : مناسبة لمعظم تطبيقات المعجبين ، وموازنة سرعة وتحميل بشكل فعال.
- محمل كرة الاتصال الزاويs : في التطبيقات التي تتطلب التعامل محامل كرة الاتصال الزاوية غالبًا ما يستخدم لتوفير سعة حمولة محورية أقوى ودقة دورانية أعلى.
معدات النقل (ناقلات الحزام ، علب التروس)
- خصائص التطبيق : يعمل هذا الجهاز عادة لفترات طويلة تحت الأحمال العالية أو الثقيلة ، مع متطلبات عالية للغاية ل تحمل's السعة الحمل والموثوقية.
- تفضيل الاختيار : اعتمادًا على ظروف التحميل المحددة ، مزيج من مختلف تحمل تم اختيار الأنواع.
- محمل كرة أخدود عميقs : تستخدم في بكرات العدل من ناقلات الحزام حيث الأحمال خفيفة نسبيا.
- محمل كرة الاتصال الزاويs : في تطبيقات مثل علب التروس التي تحتاج إلى تحمل أحمال شعاعية ومحورية كبيرة ، غالبًا ما يتم استخدامها لدعم عمود التروس لضمان دقة الإرسال والاستقرار.
أدوات آلة الدقة
- خصائص التطبيق : ال main spindle of a precision machine tool has extremely strict requirements for the تحمل's الدقة والتصلب والسرعة. يمكن أن تؤثر أي اهتزاز أو إزاحة دقيقة على جودة المعالجة.
- تفضيل الاختيار : مقترن أو متعدد الدقة محامل كرة ملامسة الزاوي .
- مقارنة المعلمة : بالمقارنة مع العادي محامل كرة أخدود عميقة و الدقة محامل كرة ملامسة الزاوي لديك سرعة أعلى ، صلابة أعلى ، وهنود أصغر.
- تثبيت Method : الy are usually installed in a preloaded "face-to-face" (DF) or "back-to-back" (DB) arrangement. The preload force is adjusted to increase the stiffness of the entire spindle system and reduce deformation during operation.
تثبيت محمل الكرة واستكشاف الأخطاء وإصلاحها الفشل الشائع
التثبيت الصحيح
التثبيت السليم هو الخطوة الأولى لضمان التشغيل المستقر على المدى الطويل لـ a تحمل الكرة . يمكن أن يؤدي التثبيت غير السليم إلى السابق لأوانه تحمل الفشل ، تقصير حياة خدمتها.
- استخدام أدوات متخصصة : عند تثبيت أ تحمل ، يجب استخدام الأدوات المتخصصة (الهيدروليكية أو التدفئة أو الميكانيكية) لتطبيق القوة بالتساوي على تحمل حلقة التي لها ملاءمة ضيقة. من المحظور تمامًا استخدام المطارق أو الأدوات الأخرى لضرب مباشرة تحمل ، لأن هذا يمكن أن يسبب الضرر.
- السيطرة على التخليص : أثناء التثبيت ، تصريح الملاءمة بين تحمل's يجب أن تلبي الحلقة الداخلية والعمود ، والخاتم الخارجي ومقعد المحمل متطلبات التصميم. يمكن أن يولد الملاءمة الضيقة المفرطة التحميل المسبق غير الضروري ، مما يؤدي إلى السابق لأوانه تحمل الفشل ، في حين أن الملاءمة فضفاضة يمكن أن تسبب الانزلاق النسبي وارتداء أثناء التشغيل.
إخفاقات مشتركة
حتى مع التثبيت الصحيح ، تحمل الكرةs قد لا تزال تفشل بعد التشغيل لفترة طويلة. فيما يلي بعض الإخفاقات الشائعة وأسبابها:
- الضوضاء غير الطبيعية والاهتزاز :
- أسباب : تزييت سوء ، التثبيت غير السليم ، التحميل المسبق المفرط ، الملوثات داخل تحمل و or the تحمل نفسها تضررت.
- استكشاف الأخطاء وإصلاحها : أولاً ، تحقق من حالة التشحيم ، ثم تحقق مما إذا كان التثبيت صحيحًا ، وأخيراً ، استبدل تحمل .
- ارتفاع درجة الحرارة :
- أسباب : تزييت غير كافٍ أو مفرط ، نوع من التشحيم غير الصحيح ، الحمل أو السرعة التي تتجاوز تحمل's حدود التصميم ، أو التثبيت الضيق للغاية.
- استكشاف الأخطاء وإصلاحها : تحقق وضبط كمية ونوع زيوت التشحيم ، أكد أن تحمل يطابق الاختيار ظروف التشغيل ، وتحقق من ملاءمة التثبيت.
- أوضاع الفشل :
- الحفر : عادة ما يكون ذلك بسبب التعب من الأحمال العالية والتشغيل المطول ، ويبدو كحفر صغيرة على سطح العنصر أو سطح المتداول.
- تقشر : تطور إضافي للحفر والمظهر النهائي للتعب المادي.
- يرتدي : بسبب ضعف التشحيم ، أو دخول الملوثات ، أو التركيب غير السليم ، يظهر كإزالة للمواد من أسطح العناصر المتداولة.
