كيفية تحديد نموذج محمل الأسطوانة الكروي الصحيح بناءً على الحمل والسرعة والعمر المتوقع

يعد اختيار المحمل الصحيح خطوة حاسمة في تصميم وصيانة الماكينة ، حيث يؤثر بشكل مباشر على الأداء والموثوقية وعمر الخدمة. سوف يسير هذا الدليل من خلال العوامل الرئيسية لاختيار أ محمل الأسطوانة الكروية ، مكون متعدد الاستخدامات معروف بقدرته على التعامل مع الأحمال الثقيلة والاختلال. من خلال فهم المعايير الأساسية وفك تشفير المواصفات الفنية ، يمكنك اتخاذ قرار مستنير يضمن أن آلاتك تعمل بسلاسة وكفاءة.

فهم معايير الاختيار الأساسية

قبل أن تتمكن من تحديد نموذج معين ، يجب أولاً أن يكون لديك فهم واضح لبيئة التشغيل. المعايير الأساسية الثلاثة هي شروط التحميل ، وسرعة الدوران ، والعمر المطلوب.

تحليل ظروف الحمل: شعاعي مقابل محوري

الوظيفة الأساسية لأي تحمل هي دعم الحمل. محمل الأسطوانة الكروية S مناسبة بشكل استثنائي للتطبيقات ذات الأحمال الشعاعية الثقيلة والأحمال المحورية المعتدلة في كلا الاتجاهين. هذا هو التمييز الرئيسي عند مقارنته بمحامل مثل محامل كرة الأخدود العميقة ، والتي تتعامل بشكل أساسي مع الأحمال الشعاعية ، أو محامل الأسطوانة الأسطوانية ، والتي لها سعة تحميل محورية محدودة للغاية. يسمح تصميم محمل الأسطوانة الكروية ، مع بكراتها على شكل برميل ، بتوزيع هذه القوى بفعالية عبر السباقات. عندما يتضمن تطبيقك كلاً من قوى شعاعية مهمة ومستوى معين من التوجه ، غالبًا ما يوفر محمل الأسطوانة الكروية حلاً أكثر قوة وموثوقية.

التحميل معالجة المقارنة

لتوضيح الاختلافات في معالجة الحمل ، فكر في المقارنة التالية بين أنواع المحمل المشتركة:

تأثير سرعة الدوران

السرعة الدورانية هي عامل حرج آخر. تولد السرعات الأعلى المزيد من الحرارة داخل المحمل ، والتي يمكن أن تؤدي إلى المساومة على فعالية مواد التشحيم ، وفي الحالات القصوى ، تؤدي إلى فشل محمل مبكر. لهذا السبب ، فإن الحد الأقصى للسرعة المسموح بها للمحمل هو مواصفات حاسمة. يمكن أن يؤثر تصميم المكونات الداخلية ، وخاصة أنواع الأسطوانة والقطف ، على تصنيف سرعة المحمل. بالنسبة للتطبيقات عالية السرعة ، قد يكون من الضروري اختيار محمل مع مادة قفص مختلفة (على سبيل المثال ، النحاس المصنوع من الصلب المختوم) أو تصميم داخلي محدد يقلل من الاحتكاك. في نهاية المطاف ، يجب دائمًا الحفاظ على سرعة التشغيل ضمن حدود المحمل المحددة لضمان الموثوقية على المدى الطويل.

حساب عمر الحمل المطلوب

Determining the expected lifespan of a bearing is an essential part of the selection process. The standard life calculation, often referred to as L10 life, is based on the bearing's dynamic load rating (C) and the equivalent dynamic load (P). The formula $L_{10} = (C/P)^p$, where p is a constant based on the roller type, provides a statistical life expectancy. However, this is a simplified view. For a more precise prediction, you must account for factors like lubrication, contamination, and operating temperature. A detailed حساب حمولة محمل الأسطوانة الكروية ينطوي على النظر في هذه المتغيرات لتحديد حياة تصنيف أكثر دقة. يساعدك هذا التحليل المتعمق في اختيار محمل لا يفي بمتطلبات الحمل الأساسية فحسب ، بل إنه متين أيضًا بما يكفي لتستمر للمدة المقصودة من التطبيق دون فشل غير متوقع.

فك تشفير المواصفات والميزات

بمجرد أن يكون لديك فهم واضح لمتطلبات التطبيق ، فإن الخطوة التالية هي تفسير المواصفات الفنية للمحمل. أرقام الأجزاء واللواحق ليست تعسفية. ينقلون معلومات حيوية حول التصميم الداخلي للمحمل ونوع القفص والميزات الخاصة.

تفسير الأرقام واللواحق

عدد جزء المحمل هو لغة مشفرة تصف ميزاتها الأساسية. يشير التعيين الأساسي عادة إلى سلسلة المحمل وقطر التجويف. ومع ذلك ، غالبًا ما يتم العثور على المعلومات الأكثر إخبارًا في اللواحق التي تتبع الرقم الرئيسي. فهم هذه اللواحق هو مفتاح الاختيار الدقيق. هذا في الأساس أ فك تشفير رقم الجزء الكروي. . على سبيل المثال ، تشير اللاحقة مثل "CC" إلى خلوص داخلي محدد وإرشادات أسطوانة ، في حين أن "MB" تشير إلى قفص نحاسي مُصنّع. يمكن أن يكون لهذه التفاصيل تأثير كبير على الأداء ، خاصة في التطبيقات الصعبة.

اللواحق الشائعة ومعانيها

• اللواحق C-type:
  • نسخة: اثنين من الأقفاص الفولاذية المختومة ، الحلقة الداخلية بدون شفات ، بكرات متماثلة. يوفر هذا التصميم حلقة دليل عائمة تتركز على الحلقة الداخلية ويستخدم على نطاق واسع للتطبيقات للأغراض العامة.
  • كاليفورنيا: اثنين من أقفاص النحاس ، الحلقة الداخلية مع الشفاه. يوفر هذا التصميم إرشادات أكثر قوة للبكرات ، مما يجعله مناسبًا للتطبيقات ذات السرعات الأعلى والأحمال الأثقل.
• اللواحق الإلكترونية:
  • E: غالبًا ما تشير اللاحقة "E" إلى تصميم داخلي محسّن لزيادة قدرة حمل الحمل ، باستخدام عدد أكبر أو أكبر من البكرات. هذه المحامل هي معيار حديث وغالبًا ما توفر ميزة أداء.
• لاحقة مواد القفص:
  • م: يشير إلى قفص النحاس. هذه الأقفاص متينة ومناسبة بشكل جيد للتطبيقات عالية الهروب أو عالية السرعة.
  • J: يشير إلى قفص الصلب مختومة. هذه شائعة للعديد من التطبيقات القياسية بسبب فعاليتها من حيث التكلفة.
• اللواحق الأخرى:
  • ك: تجويف مدبب ، 1:12 تفتق. تستخدم للتركيب مع كم محول على رمح مستقيم.
  • K30: تجويف مدبب ، 1:30 تفتق. تستخدم للتصاعد على مهاوي أكبر أو مع غلاف الانسحاب.

دليل عملي للصيانة وطول العمر

يعد اختيار المحمل الأيمن هو الخطوة الأولى فقط. يعد التثبيت المناسب والصيانة المستمرة أمرًا بالغ الأهمية لضمان تحقيق المحمل حياته التشغيلية الكاملة وعائد جيد على الاستثمار.

أفضل الممارسات للتثبيت والإزالة

التثبيت الصحيح أمر بالغ الأهمية لمنع الفشل المبكر. الأساليب الأكثر شيوعًا هي تركيب البرد والتركيب الساخن. للتركيب البارد ، يتم استخدام مطبعة لتطبيق القوة على حلقة المحمل التي يتم تركيبها ، وتجنب أي تأثير مباشر على البكرات أو القفص. بالنسبة للتركيب الساخن ، غالبًا ما يتم استخدام سخان التعريفي لتسخين المحمل ، مما تسبب في توسيعه والسماح له بالانزلاق على العمود بسهولة. من الأهمية بمكان عدم تسخين المحمل فوق حد درجة الحرارة الموصى به. عملية الإزالة تحمل بنفس أهمية. يضمن استخدام الأدوات الهيدروليكية المتخصصة أو البسحبات إزالة وآمنة ، وهو جزء أساسي من السليم التثبيت وإزالة الأسطوانة الكروية إجراءات. يمكن أن تؤدي تقنيات التثبيت أو الإزالة غير الصحيحة إلى تحريك السباق أو تشوه القفص ، مما يقلل بشكل كبير من عمر المحمل.

دليل تشحيم شامل

التزييت هو العامل الأكثر أهمية في تحمل الصحة. يشكل زيوت التشحيم فيلمًا يمنع الاتصال المعدني إلى المعدن بين البكرات والمسار السباق. شامل دليل التزيي ينطوي على اختيار النوع الصحيح من مواد التشحيم (الشحم أو الزيت) ، وتحديد الكمية الصحيحة ، والالتزام بجدول إعادة تشكيل صارم. يعتمد الاختيار بين الشحوم والزيت على متطلبات السرعة ودرجة الحرارة والختم. يمكن أن يسبب تزييت القليل جدًا من التآكل المتسارع ، في حين أن الكثير يمكن أن يؤدي إلى توليد الحرارة المفرط والتسرب. يجب أن تستند فترات إعادة المعالجة المنتظمة إلى حجم الحمل وسرعة وظروف البيئة لضمان وجود فيلم واقية دائمًا.

تحديد وتحليل الإخفاقات المشتركة

حتى مع الاختيار والصيانة الصحيحة ، يمكن أن تفشل المحامل. يعد تحديد سبب الفشل مهارة حاسمة لأي أخصائي صيانة. هذه العملية ، المعروفة باسم أ أوضاع فشل تحمل الأسطوانة الكروية والتحليل ، ينطوي على فحص بصريًا التأمين الفاشل للعلامات المحددة. تشمل أوضاع الفشل الشائعة التشويش (تقشر السطح المعدني) ، التآكل الكاشط ، التآكل ، وتغير اللون من ارتفاع درجة الحرارة. على سبيل المثال ، غالبًا ما يشير Spalling إلى التعب ، والذي يمكن أن يكون سبب التحميل الزائد أو التزييت غير الكافي. يشير ارتداء جلخ إلى وجود تلوث ، بينما يشير تلون إلى القضايا المتعلقة بالحرارة. من خلال تحليل هذه القرائن البصرية ، يمكنك تتبع الفشل مرة أخرى إلى السبب الجذري ، سواء كانت مشكلة تشغيلية ، أو مشكلة تزييت ، أو خطأ في التثبيت ، واتخاذ إجراءات تصحيحية لمنع الحوادث المستقبلية.

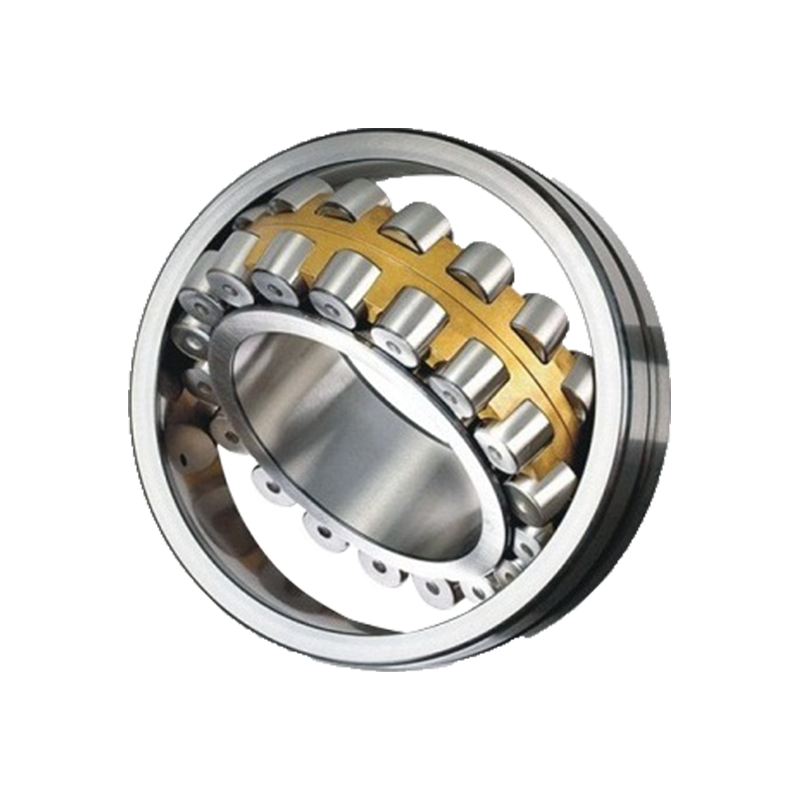

22200 سلسلة كروية الأسطوانة تحمل
