كيفية تشخيص فشل تحمل الأسطوانة المدببة عن طريق قراءة أنماط التآكل

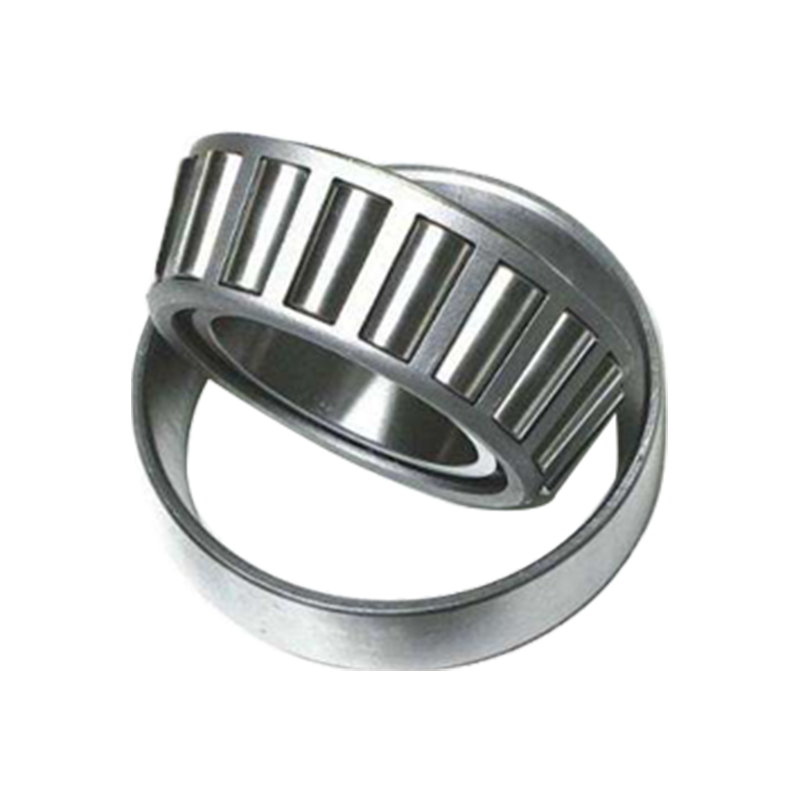

أ مدبب الأسطوانة تحمل هو مكون حاسم في العديد من الآلات ، مصمم للتعامل مع كل من الأحمال الشعاعية والتوجه. ومع ذلك ، مثل أي جزء ميكانيكي ، من المعتاد ارتداء والفشل. يمكن أن يوفر تعلم قراءة أنماط التآكل على المحمل رؤى حاسمة في السبب الجذري للمشكلة ، مما يتيح صيانة أكثر فعالية والوقاية من الأعطال المستقبلية. سوف يسير هذا الدليل من خلال علامات الفشل الرئيسية وما يعنيه.

دور التفتيش في تحمل الصحة

قبل الغوص في أنماط التآكل المحددة ، من الضروري أن نفهم أن الفحص البصري هو واحد من أقوى أدوات التشخيص المتاحة. من خلال فحص مكونات المحمل بشكل منهجي - الحلقات الداخلية والخارجية ، والبكرات ، والقفص - يمكنك تحديد علامات الضيق المبكرة. غالبًا ما تكون هذه العلامات نتيجة مباشرة للتثبيت غير الصحيح أو التشحيم غير الكافي أو الأحمال المفرطة. فهم هذه الأنماط هو مفتاح الفعالية تفتيش محمل الأسطوانة المدبب والصيانة.

أ bearing's surface should be smooth and consistent. Any deviation from this is a red flag. For instance, discoloration can indicate overheating, while pitting or spalling points to material fatigue. The goal of this process is not just to identify a failed bearing but to understand لماذا فشلت ، معالجة القضية الأساسية لمنع تكرار. يوفر هذا النهج الاستباقي الوقت والمال عن طريق تمديد عمر خدمة المعدات وتقليل وقت التوقف.

أنماط التآكل الشائعة وأسبابها

أنواع مختلفة من التآكل تحكي قصصًا مختلفة عن الظروف التي كان يعمل فيها المحمل. فيما يلي بعض من أنماط التآكل الأكثر شيوعًا التي ستواجهها وما تشير إليه.

انتشار والتقشر

Spalling ، المعروف أيضًا باسم التقشير ، هو فشل مرتبط بالتعب حيث تنفجر قطع صغيرة من المادة السطحية. إنها علامة على الإجهاد على المدى الطويل على مادة المحمل.

وصف: يظهر spalling كحفر صغيرة غير منتظمة أو مناطق تقلبها في سباق أو بكرات. غالبًا ما يبدأ صغيرًا وينمو بمرور الوقت.
الأسباب الجذرية: هذا هو أحد الأعراض الكلاسيكية من التعب المادي الناجم عن عمر خدمة طويل تحت الحمل العادي أو عن عمر خدمة أقصر تحت الحمل المفرط.

تشخبص:

عادةً ما يكون التثبيت من الحمل المفرط أكثر حدة وأجهزة الانتشار من التعب الطبيعي. على سبيل المثال ، قد يظهر التثبيت الناجم عن الإفراط في الضغط في نطاق واحد مركّز ، في حين يتم توزيع التعب من التشغيل العادي بشكل متساوٍ عبر منطقة الحمل. هذا التمييز أمر بالغ الأهمية لفهم ملف تعريف التوتر للتطبيق.

انتشار والتقشر Characteristics

سبب	أppearance
التعب الطبيعي	موزعة بالتساوي عبر سباق السباق
الحمل المفرط	مركزة ، أكثر حدة في مناطق محددة

brinelling و brinelling كاذب

غالبًا ما يتم الخلط بين هذين النموذجين ولكن لهما أصول مختلفة تمامًا. كلاهما ينطوي على المسافات البادئة ، ولكن واحد من الحمل الزائد الثابت والآخر من الاهتزاز.

برينلينج:
- وصف: يظهر برينج كمسافات بادئة على سباق السباق ، يتوافق مع تباعد البكرات. هذه العلامات تبدو مثل الخدوش الصغيرة.
- الأسباب الجذرية: هذا نتيجة لحمل زائد ثابت - قوة ثقيلة يتم تطبيقها على المحمل الثابت. هذه مشكلة شائعة مع محامل أسطوانة مدببة للسيارات أثناء النقل أو التثبيت غير السليم.
- تشخبص: الخدوش هي تشوه دائم للمادة. لا يوجد صدأ أو تلون من السطح المرتبط ، والذي يميزه عن brinelling الخاطئة.

كاذب برينلينج:

وصف: يتجلى brinelling الخاطئة في حالات انخفاضات ضحلة أو علامات تآكل تشبه البرينج ولكن غالبًا ما يتم تغييرها مع اللون البني المحمر (الصدأ).
الأسباب الجذرية: يحدث هذا بسبب الحركات الصغيرة الاهتزازية للبكرات عندما يكون المحمل في حالة راحة أو تتأرجح. يؤدي الاهتزاز إلى انهيار فيلم زيوت التشحيم ، مما يؤدي إلى التلامس المعدني والمعدني والتآكل. هذه مشكلة متكررة في محامل أسطوانة مدببة الآلات الثقيلة التي يتم نقلها على مسافات طويلة أو تركت غير مستخدمة لفترات طويلة.

تشخبص:

يتم تمييز brinelling الخاطئة بسهولة عن brinelling الحقيقية من خلال وجود مادة بودرة محمر بني (تآكل مخيف) حول علامات التآكل. على عكس brinelling ، وهو دنت دائمة ، فإن brinelling الخاطئة هو شكل من أشكال التآكل يمكن أن يتقدم إذا لم يتم معالجته.

Brinelling مقابل Brinelling False

ميزة	Brinelling	كاذبة brinelling
أppearance	الخدوش العميقة مطابقة تباعد الأسطوانة	الانخفاضات الضحلة مع بقايا البني المحمر
سبب	الحمل الزائد الثابت	الاهتزاز في الراحة
تلف المواد	تشوه البلاستيك	تصدع التآكل

ارتفاع درجة حرارة وتغير اللون

ارتفاع درجة الحرارة هو حالة خطيرة يمكن أن تؤدي إلى فشل تحمل كارثي. غالبًا ما يكون بسبب نقص التشحيم المناسب أو السرعة المفرطة.

وصف: يكون ارتفاع درجة الحرارة مرئيًا كتغيير متميز في لون مكونات المحمل ، بدءًا من لون أصفر أو قش شاحب إلى أزرق أو أسود.
الأسباب الجذرية:
- فشل التزييت: هذا هو السبب الأكثر شيوعا. يؤدي عدم وجود فيلم زيوت التشحيم المناسب إلى ملامسة معدنية إلى معدن ، مما يولد احتكاكًا هائلاً وحرارة.
- التحميل المسبق المفرط: يمكن أن يؤدي الكثير من التوتر المسبق إلى ارتفاع الضغط الداخلي وتراكم الحرارة.
- سرعات عالية: يمكن أن يولد العمل خارج حد سرعة المحمل حرارة مفرطة. هذا اعتبار رئيسي ل مدبب الأسطوانة تحمل applications في الآلات عالية السرعة.

تشخبص:

يوفر لون مكونات المحمل تدرجًا واضحًا في درجة الحرارة. يشير اللون الأصفر أو القش الفاتح إلى درجات حرارة حوالي 200 درجة مئوية (392 درجة فهرنهايت) ، في حين أن اللون الأزرق الداكن أو الأسود يشير إلى درجات حرارة تتجاوز 300 درجة مئوية (572 درجة فهرنهايت). يمكن أن تغير الحرارة العالية بشكل دائم صلابة الفولاذ ، مما يؤدي إلى فقدان سعة الحمل. هذا مهم بشكل خاص ل محامل أسطوانة مدببة مختومة ، حيث يمكن للتصميم المختوم في بعض الأحيان أن يحرز الحرارة إذا لم يتم إدارته بشكل صحيح.

دليل درجة الحرارة وتغير اللون

لون	أpproximate Temperature	تأثير على المحمل
أصفر شاحب/قش	~ 200 درجة مئوية / 392 درجة فهرنهايت	العلامة الأولية لارتفاع درجة الحرارة
فاتح الأزرق/البنفسجي	~ 250 درجة مئوية / 482 درجة فهرنهايت	يبدأ التخفيف ، بعض فقدان الصلابة
الأزرق الداكن/الأسود	> 300 درجة مئوية / 572 درجة فهرنهايت	فقدان كبير في الصلابة وخطر الفشل الكارثي

اختلال وارتداء منحرف

يمكن أن يؤدي التثبيت غير السليم إلى نوع من التآكل غير موحد عبر أسطح المحمل. هذه علامة على التحديد.

وصف: لا يتضح اختلال الاختلال عندما لا يتمركز نمط التآكل على سباق السباق ولكن يبدو منحرفًا أو موزعة بشكل غير متساوٍ. قد يظهر جانب واحد من سباق السباق تآكلًا ثقيلًا بينما يظل الآخر لم يمس نسبيًا.
الأسباب الجذرية:
- مقاعد غير لائقة: المحمل لا يجلس بشكل مباشر على رمحه أو في سكنه.
- انحراف العمود أو الإسكان: العمود أو السكن نفسه عازمة أو خارج التسامح.
- التحميل غير المتكافئ: يتم تطبيق القوى الخارجية بشكل غير متكافئ على المحمل. هذا يمكن أن يحدث في مدبب الأسطوانة تحمل مجموعات حيث لا يتم مطابقة المكونات بشكل صحيح أو تجميعها.
تشخبص: أ misaligned bearing will show wear patterns that are wider on one side of the raceway than the other, or that are not centered on the raceway at all. This is a clear indicator of installation error.
