سلسلة 22200

ال 22200 سلسلة كروية أسطواني عبارة عن وحدة تحمل قوية ذاتية المحاذاة تم تصميمها لاستيعاب الأحمال الشعاعية العالية والأحمال المحورية المعتدلة في كلا الاتجاهين. تتميز هذه السلسلة بصفين من البكرات المتماثلة على شكل برميل والتي تدور داخل مجرى سباق دائري خارجي مشترك. تسمح هذه الهندسة الداخلية للمحمل بالتعويض عن اختلال العمود وانحراف الغلاف دون زيادة الاحتكاك الداخلي أو تقليل العمر التشغيلي. تم تصنيع سلسلة 22200 من فولاذ الكروم عالي النظافة (GCr15)، وهي متوفرة في تكوينات التجويف الأسطواني والمدبب (اللاحقة K). تم تحسين تصميمه للآلات الصناعية الثقيلة حيث ينتشر الاهتزاز وأحمال الصدمات والاختلالات الهيكلية، مما يوفر الاستقرار الميكانيكي في ظل ظروف التشغيل الصارمة.

إرسال استفسار

22200 سلسلة كروية أسطواني

المزايا التقنية الأساسية

تعويض الاختلال: ال القدرة على المحاذاة الذاتية يسمح بانحراف زاوي من 1 درجة إلى 2.5 درجة، اعتمادًا على حجم المحمل المحدد وظروف الحمل.
قدرة تحميل عالية: تعمل بكرات ذات قطر كبير وملامح مجاري السباق المُحسّنة على زيادة تقييمات الحمل الديناميكية والثابتة .
الrmal Stability: تسمح الأسطح الأرضية الدقيقة والخلوصات الداخلية بأداء ثابت أثناء العمل عمليات درجة حرارة عالية .
تركيب متعدد الاستخدامات: متوافق مع الأكمام محول أو أكمام سحب لسهولة التركيب على أعمدة ناعمة أو متدرجة.

خصائص المنتج الرئيسية

المعلمة التقنية	تفاصيل المواصفات
تكوين المواد	فولاذ محمل بالكروم عالي الكربون (GCr15)
متغيرات القفص	الفولاذ المضغوط (CC)، أو النحاس الميكانيكي (CA)، أو البوليمر المقوى
نوع تتحمل	تجويف أسطواني / تجويف مدبب (1:12)
ميزة التشحيم	W33 (أخدود محيطي وثلاثة فتحات تشحيم)
فئة التسامح	مستويات الدقة P0 (عادي) أو P6 أو P5
التخليص الداخلي	C0 أو C2 أو C3 أو C4 (الخلوص الشعاعي)

سيناريوهات التطبيق الأساسي

التعدين واستغلال المحاجر: متكاملة في كسارات، شاشات تهتز وأنظمة النقل المعرضة للحطام والتأثيرات الثقيلة.
صناعة اللب والورق: دعم القطر الكبير اسطوانات التجفيف ولفات الضغط التي تتطلب محاذاة دقيقة للعمود.
معالجة المعادن: تستخدم في مصانع الدرفلة ومعدات الصب المستمر المعرضة لضغوط حرارية وميكانيكية شديدة.
توليد الطاقة: تم العثور عليها في الأعمدة الرئيسية لتوربينات الرياح ومجموعات علبة التروس لضمان الموثوقية نقل عزم الدوران .

بروتوكولات المعالجة والتخزين والتثبيت

بيئة التخزين

يجب أن تبقى المحامل في مكانها العبوة الأصلية المختومة وتخزينها في منطقة نظيفة وجافة مع درجة حرارة ثابتة. ويجب ألا تزيد الرطوبة النسبية عن 60% للوقاية تآكل السطح . يجب تخزين محامل سلسلة 22200 ذات القطر الكبير بشكل مسطح لتجنب تشوه الحلقة المحتمل على مدى فترات طويلة.

التركيب والصيانة

قوة التركيب: لا تضرب المحمل مباشرة أبدًا. استخدم سخان التعريفي للتركيب الساخن أو صمولة هيدروليكية لمقاعد التجويف المدبب لضمان توزيع الضغط بشكل متساوٍ.
إدارة التشحيم: تأكد من أن نوع مادة التشحيم يتوافق مع متطلبات اللزوجة من سرعة التشغيل. ل محامل سلسلة W33 ، قم بإعادة التشحيم من خلال أخدود الحلقة الخارجية لطرد الملوثات.
التحقق من التخليص: عند تركيب محامل التجويف المستدق، قم بقياس انخفاض في التخليص الداخلي شعاعي مع مقياس المحسس لتأكيد تناسب التداخل الصحيح.
التحكم في التلوث: صيانة سلامة الختم (باستخدام أختام متاهة أو ملامسة) لمنع دخول الجزيئات الكاشطة والرطوبة.

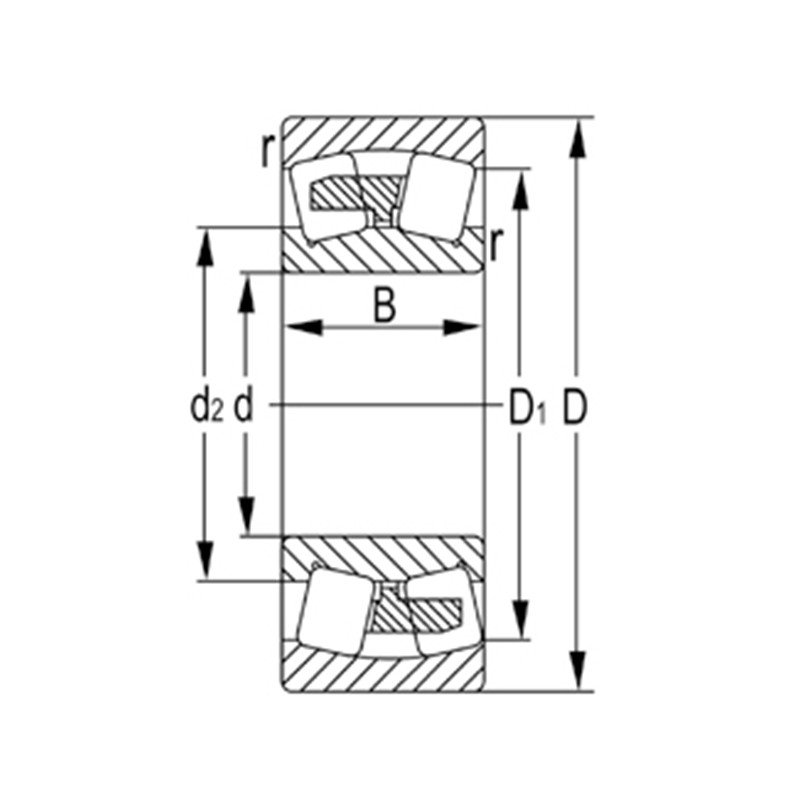

التعيين	الأبعاد الرئيسية (مم)				تقييمات الحمل الأساسية (KN)		سرعة محدودة (دورة في الدقيقة)		الوزن
التعيين	د	د	ب	دقيقة دقيقة	دynamic(Cr)	ثابت (كور)	الشحوم	زيت	(كجم)
22205	25	52	18	1	36.5	36	6500	10000	0.186
22205 ك	25	52	18	1	36.5	36	6500	10000	0.182
22205 كW33C3	25	52	18	1	36.5	36	6500	10000	0.182
22205W33C3	25	52	18	1	36.5	36	6500	10000	0.186
22206	30	62	20	1	49	49	5700	8800	0.287
22206 ك	30	62	20	1	49	49	5700	8800	0.282
22206 كW33C3	30	62	20	1	49	49	5700	8800	0.282
22206W33C3	30	62	20	1	49	49	5700	8800	0.287
22207	35	72	23	1.1	69.5	71	4900	7500	0.446
22207 ك	35	72	23	1.1	69.5	71	4900	7500	0.437
22207 كW33C3	35	72	23	1.1	69.5	71	4900	7500	0.437
22207W33C3	35	72	23	1.1	69.5	71	4900	7500	0.446
22208	40	80	23	1.1	79	88.5	4300	6600	0.526
22208 ك	40	80	23	1.1	79	88.5	4300	6600	0.515
22208 كW33C3	40	80	23	1.1	79	88.5	4300	6600	0.515
22208W33C3	40	80	23	1.1	79	88.5	4300	6600	0.526
22209	45	85	23	1.1	82.5	95	3800	5900	0.584
22209 ك	45	85	23	1.1	82.5	95	3800	5900	0.572
22209 كW33C3	45	85	23	1.1	82.5	95	3800	5900	0.572
22209W33C3	45	85	23	1.1	82.5	95	3800	5900	0.584
22210	50	90	23	1.1	86	102	3500	5300	0.63
22210 ك	50	90	23	1.1	86	102	3500	5300	0.616
22210 كW33C3	50	90	23	1.1	86	102	3500	5300	0.616
22210W33C3	50	90	23	1.1	86	102	3500	5300	0.63
22211	55	100	25	1.5	118	144	3200	4900	0.808
22211 ك	55	100	25	1.5	118	144	3200	4900	0.79
22211 كW33C3	55	100	25	1.5	93.5	110	3200	4200	0.832
22211W33C3	55	100	25	1.5	118	144	3200	4900	0.808
22212	60	110	28	1.5	115	147	2900	4500	1.15
22212 ك	60	110	28	1.5	115	147	2900	4500	1.13
22212 كW33C3	60	110	28	1.5	115	147	2900	4500	1.13
22212W33C3	60	110	28	1.5	115	147	2900	4500	1.15
22213	65	120	31	1.5	143	179	2700	4200	1.5
22213 ك	65	120	31	1.5	143	179	2700	4200	1.47
22213 كW33C3	65	120	31	1.5	143	179	2700	4200	1.47
22213W33C3	65	120	31	1.5	143	179	2700	4200	1.5
22214	70	125	31	1.5	154	201	2500	3900	1.55
22214 ك	70	125	31	1.5	154	201	2500	3900	1.52
22214 كW33C3	70	125	31	1.5	154	201	2500	3900	1.52
22214W33C3	70	125	31	1.5	154	201	2500	3900	1.55
22215	75	130	31	1.5	166	223	2300	3600	1.65
22215 ك	75	130	31	1.5	166	223	2300	3600	1.61
22215 كW33C3	75	130	31	1.5	166	223	2300	3600	1.61
22215W33C3	75	130	31	1.5	166	223	2300	3600	1.65
22216	80	140	33	2	213	277	2200	3400	1.99
22216 ك	80	140	33	2	213	277	2200	3400	1.94
22216 كW33C3	80	140	33	2	213	277	2200	3400	1.94
22216W33C3	80	140	33	2	213	277	2200	3400	1.99
22217	85	150	36	2	251	320	2100	3200	2.49
22217 ك	85	150	36	2	251	320	2100	3200	2.43
22217 كW33C3	85	150	36	2	251	320	2100	3200	2.43
22217W33C3	85	150	36	2	251	320	2100	3200	2.49
22218	90	160	40	2	292	385	1900	3000	3.24
22218 ك	90	160	40	2	292	385	1900	3000	3.16
22218 كW33C3	90	160	40	2	292	385	1900	3000	3.16
22218W33C3	90	160	40	2	292	385	1900	3000	3.24
22219	95	170	43	2.1	294	390	1800	2800	4.1
22219 ك	95	170	43	2.1	294	390	1800	2800	4.01
22219 كW33C3	95	170	43	2.1	294	390	1800	2800	4.01
22219W33C3	95	170	43	2.1	294	390	1800	2800	4.1
22220	100	180	46	2.1	315	415	1700	2700	4.95
22220 ألف	100	180	46	2.1	315	415	1700	2700	4.84
22220 ألفW33C3	100	180	46	2.1	315	415	1700	2700	4.84
22220W33C3	100	180	46	2.1	315	415	1700	2700	4.95
22222	110	200	53	2.1	410	570	1600	2400	7.2
22222 ك	110	200	53	2.1	410	570	1600	2400	7.04
22222 كW33C3	110	200	53	2.1	410	570	1600	2400	7.04
22222W33C3	110	200	53	2.1	410	570	1600	2400	7.2
22224	120	215	58	2.1	485	700	1400	2200	9.1
22224 ك	120	215	58	2.1	485	700	1400	2200	8.89
22224 كW33C3	120	215	58	2.1	485	700	1400	2200	8.89
22224W33C3	120	215	58	2.1	485	700	1400	2200	9.1
22226	130	230	64	3	570	790	1300	2000	11.2
22226 ك	130	230	64	3	570	790	1300	2000	10.9
22226 كW33C3	130	230	64	3	570	790	1300	2000	10.9
22226W33C3	130	230	64	3	570	790	1300	2000	11.2
22228	140	250	68	3	685	975	1200	1900	14
22228 ك	140	250	68	3	685	975	1200	1900	13.7
22228 كW33C3	140	250	68	3	685	975	1200	1900	13.7
22228W33C3	140	250	68	3	685	975	1200	1900	14
22230	150	270	73	3	775	1160	1100	1700	18.1
22230 ألف	150	270	73	3	775	1160	1100	1700	17.7
22230 ألفW33C3	150	270	73	3	775	1160	1100	1700	17.7
22230W33C3	150	270	73	3	775	1160	1100	1700	18.1
22232	160	290	80	3	870	1290	1000	1600	22.7
22232 ك	160	290	80	3	870	1290	1000	1600	22.2
22232 كW33C3	160	290	80	3	870	1290	1000	1600	22.2
22232W33C3	160	290	80	3	870	1290	1000	1600	22.7
22234	170	310	86	4	1000	1520	980	1500	28
22234 ك	170	310	86	4	1000	1520	980	1500	27.3
22234 كW33C3	170	310	86	4	1000	1520	980	1500	27.3
22234W33C3	170	310	86	4	1000	1520	980	1500	28
22236	180	320	86	4	1040	1610	920	1400	29.3
22236 ك	180	320	86	4	1040	1610	920	1400	28.6
22236 كW33C3	180	320	86	4	1040	1610	920	1400	28.6
22236W33C3	180	320	86	4	1040	1610	920	1400	29.3
22238	190	340	92	4	1160	1810	860	1300	36.6
22238 ك	190	340	92	4	1160	1810	860	1300	35.8
22238 كW33C3	190	340	92	4	1160	1810	860	1300	35.8
22238W33C3	190	340	92	4	1160	1810	860	1300	36.6
22240	200	360	98	4	1310	2010	820	1300	44
22240 ك	200	360	98	4	1310	2010	820	1300	43
22240 كW33C3	200	360	98	4	1310	2010	820	1300	43
22240W33C3	200	360	98	4	1310	2010	820	1300	44
22244	220	400	108	4	1580	2460	730	1100	60.4
22244 ك	220	400	108	4	1580	2460	730	1100	59.1
22244 كW33C3	220	400	108	4	1580	2460	730	1100	59.1
22244W33C3	220	400	108	4	1580	2460	730	1100	60.4
22248	240	440	120	4	1940	3100	660	1000	81.7
22248 ك	240	440	120	4	1940	3100	660	1000	80
22248 كW33C3	240	440	120	4	1940	3100	660	1000	80
22248W33C3	240	440	120	4	1940	3100	660	1000	81.7
22252	260	480	130	5	2230	3600	610	930	106
22252 ك	260	480	130	5	2230	3600	610	930	104
22252 كW33C3	260	480	130	5	2230	3600	610	930	104
22252W33C3	260	480	130	5	2230	3600	610	930	106
22256	280	500	130	5	2310	3800	560	860	112
22256 ك	280	500	130	5	2310	3800	560	860	110
22256 كW33C3	280	500	130	5	2310	3800	560	860	110
22256W33C3	280	500	130	5	2310	3800	560	860	112
22260	300	540	140	5	2670	4350	510	790	141
22260 ألف	300	540	140	5	2670	4350	510	790	138
22260 ألفW33C3	300	540	140	5	2670	4350	510	790	138
22260W33C3	300	540	140	5	2670	4350	510	790	141
