محمل أسطوانة الإبرة: التصميم والتطبيقات

محامل الأسطوانة الإبرة هي نوع متخصص من الأسطوانة المعروفة بقدراتها عالية الحمل في تصميم مضغوط. إنهم يستخدمون بكرات أسطوانية طويلة ورقيقة (إبر) مع نسبة عالية من الطول إلى قطر ، مما يجعلها مثالية للتطبيقات ذات المساحة الشعاعية المحدودة. تستكشف هذه المقالة استخدام محامل الإبرة والجوانب الرئيسية لتصميم محمل الإبرة ، بما في ذلك مقارنات الأداء مع أنواع الحمل الأخرى.

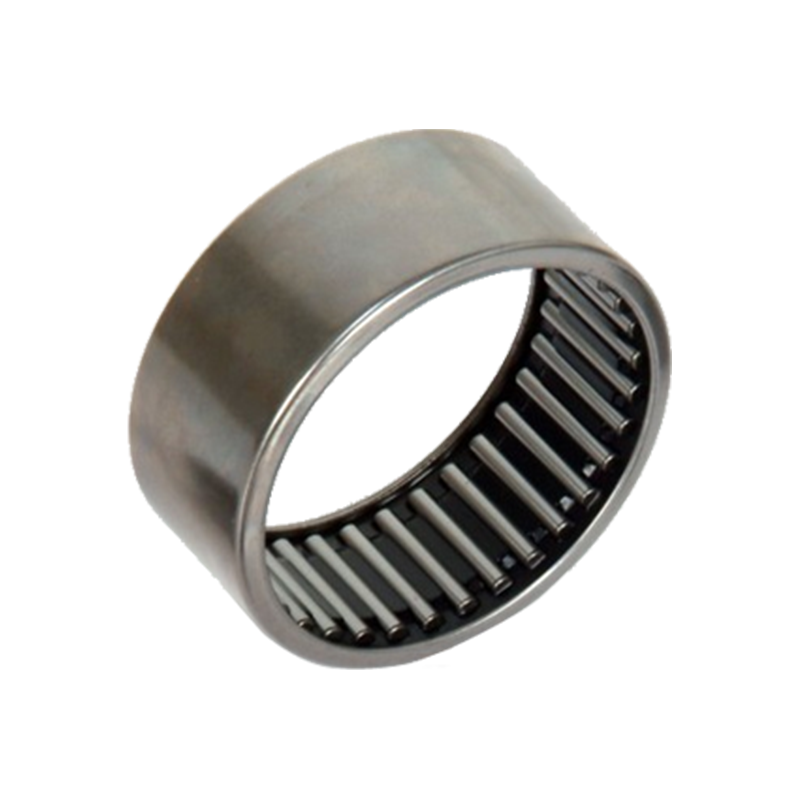

BK Series Beadle Roller Bearing

إبرة تحمل استخدام

تستخدم محامل أسطوانة الإبرة على نطاق واسع في الصناعات التي تكون فيها قيود المساحة ومتطلبات الحمل العالية أمرًا بالغ الأهمية. تشمل بعض التطبيقات الشائعة:

عمليات نقل السيارات: تستخدم في علب التروس ، ومجموعات القابض ، والأنظمة التفاضلية بسبب قدرتها على التعامل مع الأحمال الشعاعية العالية في المساحات الضيقة.

Aerospace & Defense: يعمل في محركات الطائرات ، ومعدات الهبوط ، وأنظمة الدوار لمتانتها وخصائصها الخفيفة.

الآلات الصناعية: موجودة في مكابس الطباعة وآلات النسيج والروبوتات التي تكون الدقة والضغط ضرورية.

المعدات الطبية: تستخدم في أجهزة التصوير والأدوات الجراحية بسبب تشغيلها السلس وموثوقيتها.

مقارنة الأداء: محامل الإبرة مقابل محامل الكرة

تتفوق محامل الإبرة على محامل الكرة في سعة الحمل وكفاءة الفضاء ولكنها أقل ملاءمة للتطبيقات عالية السرعة.

تصميم إبرة تحمل

يركز تصميم محامل أسطوانة الإبرة على زيادة سعة التحميل مع تقليل المساحة. تشمل اعتبارات التصميم الرئيسية:

1. هندسة الأسطوانة
تتراوح قطر الإبرة من 3 إلى 10 أضعاف قطرها ، مما يتيح توزيع الحمل الأعلى.
يضمن طحن الدقة الاتصال الموحد مع السباق ، مما يقلل من تركيزات الإجهاد.

2. تكوينات القفص والسباق
محامل إبرة الكوب المرسومة: ميزة حلقة خارجي رقيقة ، مثالية للتطبيقات خفيفة الوزن.
محامل إبرة الحلقة الماكينة: لها حلقات داخلية/خارجية صلبة للاستخدام الشاق.

قفص مقابل كامل تكملة:
التصميمات المحببة تقلل من الاحتكاك وتسمح بسرعات أعلى.
تصاميم الامتثال الكامل (بدون قفص) تعظيم سعة التحميل ولكن الحد من السرعة.

3. اختيار المواد
المعيار: Chrome Steel (SAE 52100) للتطبيقات العامة.
عالي الأداء: السيراميك أو الفولاذ المقاوم للصدأ لبيئات التآكل أو درجات الحرارة القصوى.

4. التشحيم وختم
تزييت الشحوم أو الزيت أمر بالغ الأهمية لتقليل التآكل.
الأختام المتكاملة أو الدروع تمنع التلوث في البيئات القاسية.
