سلسلة بي كيه

محامل العجلات الإبرية من سلسلة BK هي محامل عالية الدقة وعالية الحمل تستخدم على نطاق واسع في المعدات الميكانيكية ومعدات التشغيل الآلي. هذه السلسلة من المحامل تتكون بشكل رئيسي من الحلقة الداخلية، الحلقة الخارجية، بكرة الإبرة والقفص. إنها تتميز بمزايا الهيكل المدمج، الاحتكاك المنخفض والتشغيل السلس. سلسلة BK مناسبة بشكل خاص للتطبيقات ذات المساحة المحدودة. يمكنه تحمل الأحمال الشعاعية وبعض الأحمال المحورية، مما يحسن كفاءة وعمر الخدمة للمعدات. تصميمها الممتاز يمكّنها من الأداء الجيد تحت ظروف السرعة العالية والحمل العالي، وتستخدم على نطاق واسع في السيارات، وأدوات الآلات، والمنسوجات، والطباعة وغيرها من الصناعات. بالإضافة إلى ذلك، تستخدم محامل سلسلة BK مواد عالية الجودة وتكنولوجيا معالجة متقدمة أثناء عملية التصنيع لضمان موثوقية المنتج ومتانته، وهي مكونات لا غنى عنها وهامة في الصناعة الحديثة.

إرسال استفسار

أسطوانة إبرة · كوب مرسوم · مضغوط

سلسلة بي كيه إبرة الأسطوانة تحمل

نهايات مفتوحة حمولة شعاعية عالية تصميم مدمج

محامل الإبرة من سلسلة BK عبارة عن محامل من النوع الكوب مرسومة بنهايات مفتوحة، مصممة للتطبيقات التي تتطلب سعة تحميل شعاعية عالية ضمن الحد الأدنى من غلاف المساحة الشعاعية. تعمل الحلقة الخارجية المسحوبة المكونة من قطعة واحدة بمثابة مجرى السباق والمبيت، مما يلغي الحاجة إلى تجويف مبيت منفصل. تضمن بكرات الإبر الدقيقة ذات التشكيلات اللوغاريتمية التوزيع الأمثل للحمل وتقليل ضغوط الحواف. يتم تزويد المحمل بنابض احتجاز يثبت الإبرة في مكانها أثناء المناولة والتجميع. تتراوح درجة حرارة التشغيل من -30 درجة مئوية إلى 120 درجة مئوية، وهي متوافقة مع الشحوم والزيوت القياسية. توفر سلسلة BK إمكانية التبادل المباشر مع التصميمات الحالية وهي متوفرة في مجموعة واسعة من الأحجام المترية للاستخدام في ناقلات الحركة للسيارات وعلب التروس الصناعية والآلات المدمجة.

تصميم موفر للمساحة

يلغي بناء الكوب المسحوب الحاجة إلى تجويف مبيت منفصل، مما يقلل من حجم التجميع ووزنه بشكل عام.

حمولة شعاعية عالية

يوفر الاتصال الخطي بين الإبر والمجاري المائية قدرة تحميل شعاعية فائقة مقارنة بالمحامل الكروية ذات الأبعاد المماثلة.

الاحتفاظ بالربيع

زنبرك الاحتفاظ المتكامل يحمل مجموعة الإبرة بشكل آمن أثناء التعامل، مما يبسط التركيب ويمنع فقدان الأسطوانة.

الملف اللوغاريتمي

يعمل الشكل الأمثل لأسطوانة الإبرة على تقليل ضغوط الحواف وتحسين توزيع الحمل، مما يطيل عمر الخدمة تحت الأحمال الثقيلة.

المواصفات الفنية

قطر التجويف 5 ملم - 50 ملم

القطر الخارجي 9 ملم - 62 ملم

نطاق العرض 8 ملم - 35 ملم

تصنيف الحمل الديناميكي 3.2 كيلو نيوتن - 28.5 كيلو نيوتن

تصنيف الحمل الثابت 4.8 كيلو نيوتن - 42.0 كيلو نيوتن

الحد من السرعة (الشحوم) 6000 - 18000 دورة في الدقيقة

الحد من السرعة (النفط) 8000 - 24000 دورة في الدقيقة

نوع القفص الاحتفاظ بالربيع

مادة GCr15 / ساي 52100

نطاق درجة الحرارة -30 درجة مئوية إلى 120 درجة مئوية

سيناريوهات التطبيق

نقل حركة السيارات

تتطلب أعمدة علبة التروس، وتجميعات المزامن، ومجموعات التروس الكوكبية دعمًا شعاعيًا مدمجًا.

علب التروس الصناعية

وحدات تخفيض السرعة والعزم العالي حيث تكون المساحة محدودة.

أدوات كهربائية

تتطلب المثاقب والمطاحن والمطاحن الزاوية محامل مدمجة عالية الكثافة.

الآلات الزراعية

مكونات الحاصدة ومحركات PTO وأنظمة النقل.

الاستفسارات الفنية

ما هو الفرق بين محامل الإبرة من سلسلة BK وHK؟

محامل سلسلة BK لها نهايات مفتوحة، مما يسمح بتزييت العمود وسهولة التجميع. محامل سلسلة HK عبارة عن محامل مغلقة ذات غطاء سفلي محكم الغلق، مما يوفر حماية إضافية ضد التلوث ويحتفظ بمواد التشحيم.

ما هي صلابة العمود الموصى بها لمحامل سلسلة BK؟

صلابة العمود الموصى بها هي 58-62 HRC مع خشونة سطحية Ra ≥ 0.2 ميكرومتر. يعمل العمود كقناة داخلية، لذا فإن الصلابة والتشطيب المناسبين يعدان أمرًا بالغ الأهمية لتحقيق الأداء الأمثل للمحمل وعمر الخدمة.

كيف ينبغي تركيب محامل BK؟

اضغط على المحمل داخل الهيكل باستخدام أداة التثبيت التي تتصل بالحلقة الخارجية. تأكد من أن تجويف السكن في حدود التسامح وخالي من النتوءات. لا تستخدم القوة أبدًا من خلال الإبر أو الاحتفاظ بالزنبرك.

ما هو التشحيم الموصى به لمحامل BK؟

استخدم شحم الليثيوم NLGI من الدرجة 2 مع إضافات EP لمعظم التطبيقات. للعمليات عالية السرعة، يفضل التشحيم بالزيت. تأكد من وصول مادة التشحيم إلى الأسطح الملامسة لمجاري الإبرة قبل بدء التشغيل.

تحمل السكن التسامح

التسامح الموصى به للإسكان هو H7 للتطبيقات القياسية. بالنسبة لبيئات الاهتزاز العالية، استخدم غطاء P6 المناسب.

إعداد رمح

تأكد من طحن العمود وتصلبه إلى 58-62 HRC مع تشطيب سطحي Ra ≥ 0.2 ميكرومتر. إزالة الحواف الحادة والأزيز.

التخزين

قم بالتخزين في العبوة الأصلية في بيئة جافة مع درجة حرارة ثابتة. تجنب التعرض للرطوبة والمواد الكيميائية المسببة للتآكل.

تزييت

ضع مادة التشحيم على العمود ومجموعة الإبرة قبل التجميع. بالنسبة للتطبيقات المغلقة، تأكد من حجم تعبئة الشحوم المناسب.

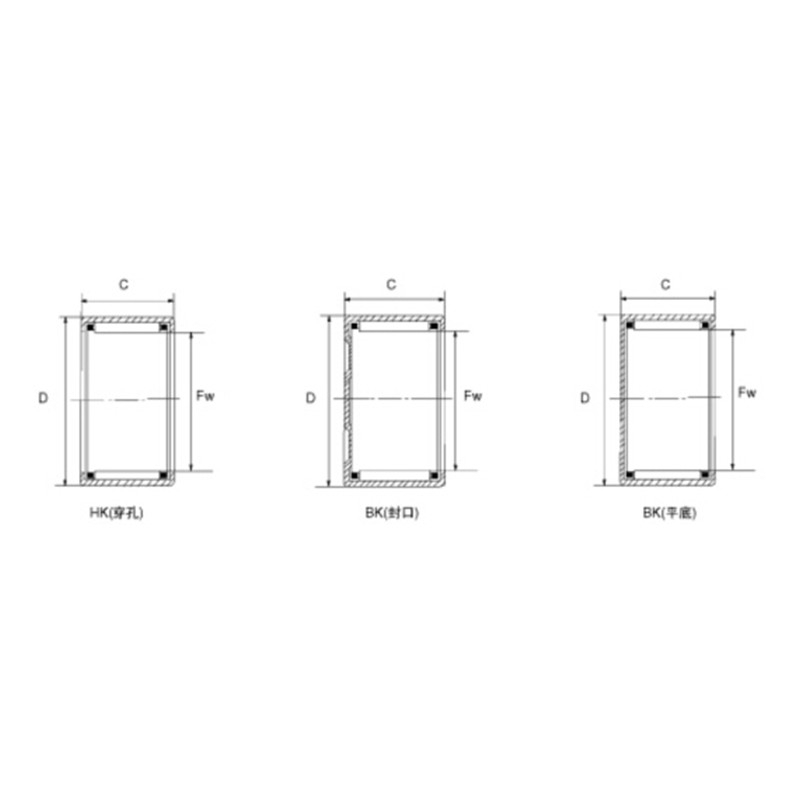

تحمل التسمية		قطر العمود (مم)	الوزن (كجم)	الأبعاد الحدودية (مم)			تصنيف الحمل الأساسي (N)		الحد من السرعة (دورة في الدقيقة)
الكود الحالي	الكود الأصلي	قطر العمود (مم)	الوزن (كجم)	مهاجم	D	C	ديناميكي	ثابت	زيت
BK0306TN		3		3	6.5	6	1320	950	6000
BK0408TN	أبريل 1941	4	1.8	4	8	8	1540	1070	40000
BK0509	45941/5	5	2.1	5	9	9	2200	1790	36000
BK0608	35941/6	6	2.2	6	10	8	1830	1550	32000
BK0609	45941/6	6	2.6	6	10	9	2650	2400	30000
BK0709	45941/9	7	2.9	7	11	9	2800	2150	27000
BK0808	35941/8	8	3	8	12	8	2550	2400	21000
BK0810	88941/8	8	3.4	8	12	10	3700	3450	21000
BK08X14X10	25942/8	8	5.8	8	14	10	3800	3950	25000
BK0908	35941/9	9	3.4	9	13	8	3650	4050	25000
BK0910	55941/9	9	4.3	9	13	10	4050	4250	25000
BK0912	65941/9	9	4.9	9	13	12	5000	6000	25000
BKl010	55941/10	10	4.3	10	14	10	3900	4800	19000
BKl012	65941/10	10	5	10	14	12	5000	6300	19000
BKl015		10	6.2	10	14	15	6700	7800	19000
BKl0X16X10		10	6.8	10	16	10	6800	8800	18000
BKl210	55941/12	12	5.2	12	16	10	4150	5800	19000
BKl212	65941/12	12	6.2	12	16	12	3800	5100	15000
BKl2X18X12	35942/12 ك	12	10.3	12	18	12	5500	6300	17000
BKl312	BKl312	13	11.2	13	19	12	6200	7100	17000
BKl410	35941/14	14	12.1	14	20	10	6700	7000	16000
BKl512	35941/15	15	12.7	15	21	12	7000	8400	14000
BKl515		15		15	21	15	9800	11400	14000
BKl516	55941/15	15	16.5	15	21	16	9800	11400	14000
BKl522		15	22	15	21	22	10400	16500	14000
BKl612	35941/16	16	13.8	16	22	12	7100	9200	14000
BKl616	55941/16	16	17.6	16	22	16	10100	14300	14000
BKl622	85941/16	16	23.4	16	22	22	11100	17400	14000
BKl712	35941/17	17	14.5	17	23	12	6900	9300	13000
بي كيه إل 716		17		17	23	16	8500	12500	10000
BKl812	35941/18	18	14.9	18	24	12	7100	9900	12000
بي كيه إل 816	55941/18	18	19.9	18	24	16	10600	15300	12000
بي كيه 2010	25941/20	20	14	20	26	10	5900	7200	10000
بي كيه 2012	35941/20	20	16.7	20	26	12	7600	10100	10000
بي كيه 2016	55941/20	20	22.3	20	26	16	11700	29100	10000
بي كيه 2020	75941/20	20	27.1	20	26	20	13700	24000	10000
BK2030		20	43	20	26	30	21800	40000	10100
BK2212	35941/22	22	18.1	22	28	12	8100	10400	10100
BK2216	55941/22	22	24.3	22	28	16	11400	18100	10100
BK2220	75941/22	22	29.9	22	28	20	14500	25000	10100
BK2512	25941/25	25	23.2	25	32	12	10000	14200	9000
BK2516	5941/25	25	31	25	32	16	13600	50000	9000
BK2520	65941/25	25	38.7	25	32	20	17900	30000	9000
BK2526		25	49	25	32	26	22500	42000	9000
BK2538	85941/25	25	69	25	32	38	30000	58000	9000
BK2816	45941/28	28	34.1	28	35	16	15400	22500	8700
BK2820	65941/28	28	43	28	35	20	18900	32000	8700
BK3012	25941/30	30	27.9	30	37	12	10100	16200	8100
BK3016	45941/30	30	37.1	30	37	16	15200	27000	8100
BK3020	65941/30	30	46.5	30	37	20	19700	33500	8100
BK3026		30	59.4	30	37	26	24000	50000	8100
BK3038		30	82.5	30	37	38	32500	74000	8100
BK3512	25941/35	35	32.9	35	42	12	12100	19300	7100
BK3516	45941/35	35	43.8	35	42	16	15700	27500	7100
BK3520	65941/35	35	54.8	35	42	20	20800	41000	7100
BK3530		35		35	42	30
BK4012	25941/40	40	38.2	40	47	12	14000	24300	6300
BK4016	45941/40	40	51	40	47	16	20000	38500	6300
BK4020	65941/40	40	62	40	47	20	25500	52000	6300
BK4512	25941/45	45	45	45	52	12	12900	22500	5800
BK4516	45941/45	45	56	45	52	16	19300	38000	5800
BK4520	65941/45	45	72	45	52	20	22000	51000	5800
BK5020	55941/50	50	87.3	50	58	20	28000	60000	5300
BK5025	5943/50	50	109	50	58	25	34500	80000	5300
BK5520	55941/55	55	93.8	55	63	20	29500	59900	4600
BK5528	85941/55	55	132	55	63	28	39090	98000	4600
BK6012		60	77	60	68	12	12400	29000	4100
BK6020	55941/60	60	105	60	68	20	30500	72000	4100
BK6032	85941/60	60	164	60	68	32	50000	131000	4100
