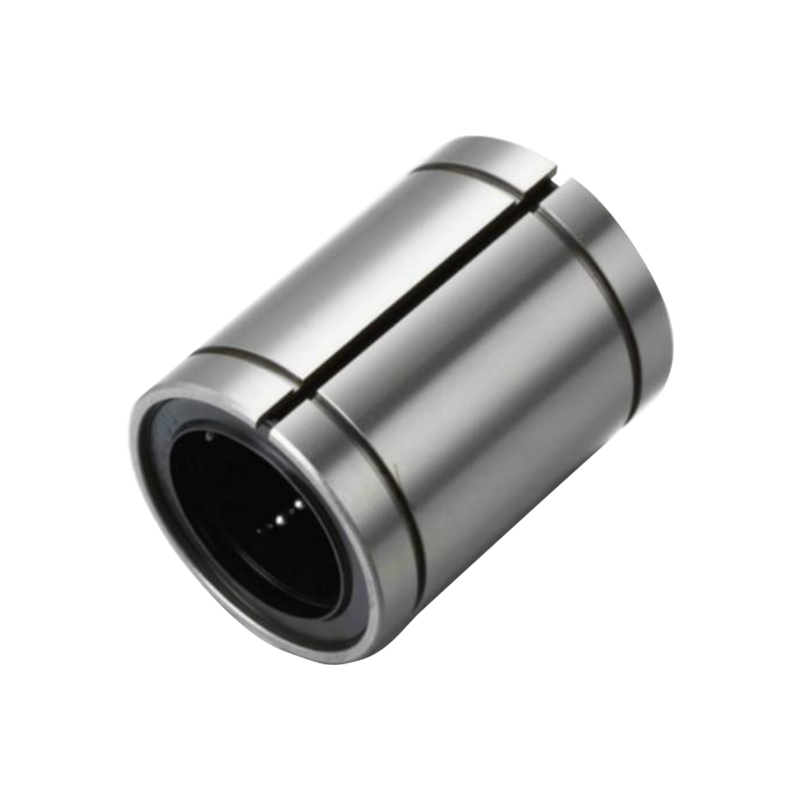

بورصة لندن للمعادن..أوووه..محامل كروية خطية قابلة للتعديل من سلسلة AJ هي مكونات مبتكرة مصممة خصيصًا لتطبيقات الحركة عالية الدقة. ويستخدم الفولاذ عالي الجودة وتكنولوجيا معالجة الأسطح المتقدمة لضمان مقاومة التآكل وعمر الخدمة. تتميز هذه السلسلة من المنتجات بتصميم هيكلي قابل للتعديل، ويمكن للمستخدمين ضبط خلوص المحمل وفقًا للاحتياجات المحددة، وبالتالي تحقيق دقة تشغيل واستقرار أفضل. بورصة لندن للمعادن..أوووه..تُستخدم محامل سلسلة AJ على نطاق واسع في معدات التشغيل الآلي والمعالجة الميكانيكية والطباعة ثلاثية الأبعاد وغيرها من المجالات، ويمكنها تقليل الاحتكاك وتحسين كفاءة الحركة بشكل فعال. علاوة على ذلك، فإن طريقة تثبيت هذه السلسلة بسيطة والقدرة على التكيف قوية، مما يجعلها ملائمة للمستخدمين لاستبدال الأجهزة المختلفة بسرعة. سواء في بيئة تشغيل عالية التحميل أو عالية السرعة، فإن بورصة لندن للمعادن..أوووه..يمكن لسلسلة AJ الحفاظ على الأداء الممتاز وتصبح جزءًا مهمًا من الأتمتة الصناعية الحديثة.
بورصة لندن للمعادن..أوووه..تم تصميم المحامل الخطية القابلة للتعديل AJ لتوفير خلوص داخلي متحكم فيه، وهو أمر بالغ الأهمية للتطبيقات التي تتطلب دقة وصلابة عالية. تعالج هذه السلسلة التحدي المتمثل في إدارة الاختلافات الأبعادية المحتملة في الأعمدة والأغلفة، والتي يمكن أن تؤدي إلى انخفاض أداء النظام. من خلال دمج حلقة خارجية مشقوقة مع برغي ضبط، تسمح هذه المحامل الكروية الخطية بإعداد دقيق للتحميل المسبق أو الخلوص، مما يضمن الحركة الخطية المثلى ويقلل الاهتزاز.
تعتبر المحامل الكروية الخطية القابلة للتعديل مناسبة للتطبيقات التي تتطلب دقة عالية وخلوصًا متحكمًا فيه. تشمل مجالات التطبيق الرئيسية ما يلي:
بورصة لندن للمعادن القياسية..يتم تصنيع محامل UU ضمن نطاق خلوص محدد، والذي قد لا يكون دائمًا مثاليًا لكل تطبيق، خاصة عند التعامل مع اختلافات قطر العمود. وعلى النقيض من ذلك، فإن بورصة لندن للمعادن..أوووه..توفر سلسلة AJ القدرة على ضبط الخلوص يدويًا بعد التثبيت. تتيح هذه الميزة للمهندسين التخلص من اللعب وتحقيق تحميل مسبق خفيف وزيادة صلابة النظام ودقته الموضعية بشكل كبير. للحصول على مقارنة تفصيلية بناءً على متطلبات الحمولة والسفر المحددة الخاصة بك، يرجى استشارة فريقنا الفني.
غالبًا ما ينتج الاهتزاز أو الثرثرة غير المرغوب فيها عن الخلوص المفرط بين المحمل الخطي والعمود. بورصة لندن للمعادن..أوووه..تعالج سلسلة AJ هذه المشكلة بشكل مباشر من خلال السماح بتعديل التخليص بدقة. من خلال شد برغي الضبط بشكل تدريجي، يمكنك تقليل الخلوص إلى الحد الأدنى أو حتى إدخال تحميل مسبق طفيف، مما يمتص الاهتزاز ويؤدي إلى حركة خطية أكثر سلاسة واتساقًا. يعتمد التعديل الصحيح على الحمل والسرعة والظروف البيئية المحددة لتطبيقك. يمكن لمهندسينا تقديم تحليل مجاني لمساعدتك في تحديد إعداد التحميل المسبق الأمثل.

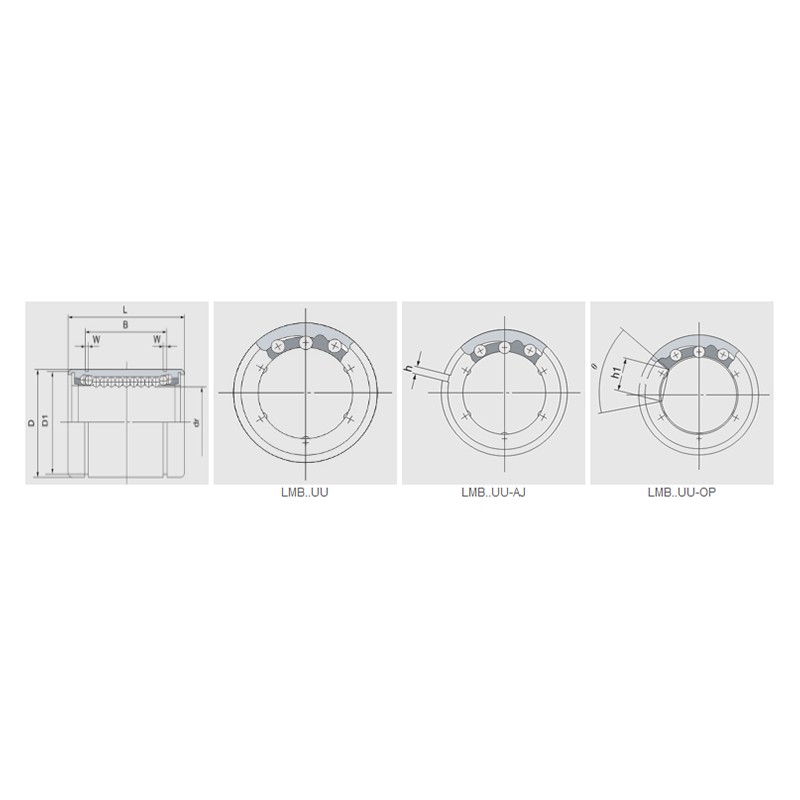

مواصفات المنتج
| مثبت الراتنج | قطر العمود الاسمي | دكتور | الأبعاد الرئيسية والتسامح | غرابة | الخلوص الشعاعي (الحد الأقصى) | تصنيف الحمل الأساسي (كيلو نيوتن) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME...UU | دائرة الكرة | الوزن(كجم) | LME...UU-AJ | دائرة الكرة | وزن | LME...UU-OP | دائرة الكرة | الوزن(كجم) | مم | مم | تسامح | تسامح | د مم | تسامح(μm) | ل مم | تسامح(μm) | ب مم | تسامح(μm) | و(مم) | د1(مم) | ح(مم) | ح1(مم) | θ | ديناميكي | ثابت | ||
| ل م 3 | 4 | 1.35 | — | — | — | — | — | — | 3 | 3 | — | 8/0 | 7 | 0/-8 | 10 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 69 | 105 |
| ل م ع 4 | 4 | 1.9 | — | — | — | — | — | — | 4 | 4 | — | 8/0 | 8 | 0/-8 | 12 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 88 | 127 |
| LME5UU | 4 | 11 | LME5UU-AJ | 4 | 10 | — | — | — | 5 | 5 | — | 8/0 | 12 | 0/-8 | 22 | 0/-200 | 14.5 | 0/-200 | 1.1 | 11.5 | 1 | — | — | 12 | -3 | 206 | 265 |
| LME8UU | 4 | 20 | LME8UU-AJ | 4 | 19.5 | — | — | — | 8 | 8 | — | 8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 1 | — | — | 12 | -3 | 265 | 402 |
| LME10UU | 4 | 29.5 | LME10UU-AJ | 4 | 29 | LME10UU-OP | 3 | 23 | 10 | 10 | — | 8/0 | 19 | 0/-9 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80° | 12 | -4 | 372 | 549 |
| LME12UU | 4 | 41 | LME12UU-AJ | 4 | 40 | LME12UU-OP | 3 | 32 | 12 | 12 | — | 8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 1.5 | 7.5 | 78° | 12 | -4 | 510 | 784 |
| LME16UU | 5 | 57 | LME16UU-AJ | 5 | 56 | LME16UU-OP | 4 | 44 | 16 | 16 | — | 9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 1.5 | 10 | 78° | 12 | -4 | 578 | 892 |
| LME20UU | 5 | 91 | LME20UU-AJ | 5 | 90 | LME20UU-OP | 4 | 75 | 20 | 20 | — | 9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 2 | 10 | 60° | 15 | -6 | 862 | 1370 |
| LME25UU | 6 | 215 | LME25UU-AJ | 6 | 212 | LME25UU-OP | 5 | 181 | 25 | 25 | — | 11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 2 | 12.5 | 60° | 15 | -6 | 980 | 1570 |
| ل م 30UU | 6 | 325 | ل م 30UU-AJ | 6 | 320 | ل م 30UU-OP | 5 | 272 | 30 | 30 | — | 11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 2 | 12.5 | 50° | 15 | -8 | 1570 | 2740 |
| ل م ع 40UU | 6 | 705 | ل م ع 40UU-AJ | 6 | 694 | ل م ع 40UU-OP | 5 | 600 | 40 | 40 | — | 13/-2 | 62 | 0/-13 | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 3 | 16.8 | 50° | 17 | -8 | 2160 | 4020 |
| LME50UU | 6 | 1130 | LME50UU-AJ | 6 | 1110 | LME50UU-OP | 5 | 970 | 50 | 50 | — | 13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 3 | 21 | 50° | 17 | -13 | 3820 | 7940 |
| LME60UU | 6 | 250 | LME60UU-AJ | 6 | 20 | LME60UU-OP | 5 | 1580 | 60 | 60 | — | 13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0-400 | 3.15 | 86.5 | 3 | 27.2 | 54° | 20 | -13 | 4700 | 9800 |
