يعد محمل نهاية مشترك كرة SQD SQD عبارة عن مكون اتصال ميكانيكي عالي الأداء يستخدم على نطاق واسع في الطيران والسيارات والمعدات الصناعية. وهي مصنوعة من مواد مقاومة للارتداء ، ولديها مقاومة تآكل ممتازة ومقاومة للإرهاق ، ويمكنها الحفاظ على أداء عمل مستقر تحت الأحمال العالية والبيئات القاسية. تتضمن ميزات التصميم لسلسلة SQD قدرات دوران مرنة وهياكل سهلة التثبيت ، مما يسمح لها بحمل القوة ونقلها بشكل فعال في مجموعة متنوعة من التطبيقات. يتيح تصميم مفصل الكرة هذا الحرية في اتجاهات متعددة لاستيعاب الاحتياجات الرياضية المختلفة. بالإضافة إلى ذلك ، تأتي منتجات SQD Series في مجموعة واسعة من الأحجام لتلبية احتياجات المعدات المختلفة ، مما يضمن الموثوقية الشاملة وعمر الخدمة للنظام. سواء في الروبوتات أو الأنظمة الهيدروليكية أو غيرها من الأجهزة الميكانيكية ، فإن محامل نهاية مفصل الكرة SQD هي مكونات رئيسية لضمان تشغيل فعالة ومستقرة.

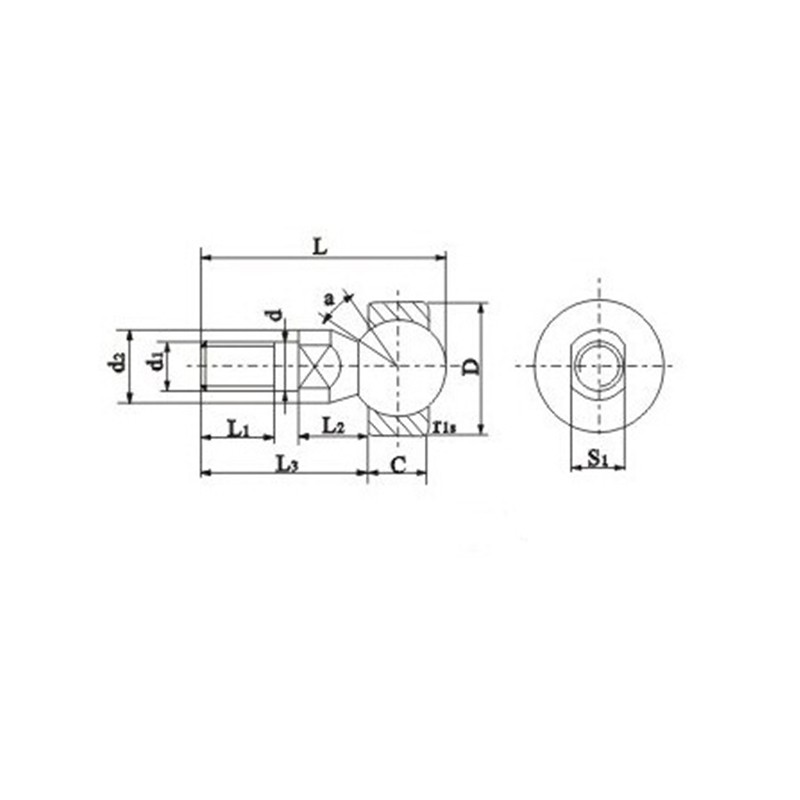

مواصفات المنتج
| تعيين | الأبعاد （مم） | تصنيفات الحمل الثابت (KN) | الوزن (كجم) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| د1 | D2 | ل1 | L2 | L3 | L | S1 | ج | D | روبية | α ° ≈ | |||
| SQD5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
| SQD6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
| SQD8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
| SQD10 | M10 × 1.25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
| SQD12 | M12 × 1.25 | 17 | 17 | 15.1 | 38.1 | 55.1 | يكون | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
| SQD14 | M14 × 1.5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
| SQD16 | M16 × 1.5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
