محامل نهاية قضيب المفصل الكروي من سلسلة SQZ...-RS هي مكونات ميكانيكية متينة وعالية الأداء تستخدم على نطاق واسع في مختلف الأنظمة الصناعية والميكانيكية. يتيح تصميم هذا المحمل حركة مرنة تحت الأحمال المحورية والقطرية، مما يوفر استقرارًا تشغيليًا ممتازًا. يتم تصنيع سلسلة SQZ...-RS بمواد عالية الجودة لضمان موثوقيتها في درجات الحرارة المرتفعة والبيئات القاسية. بالإضافة إلى ذلك، فإن هيكل الختم الفريد الخاص به يمنع بشكل فعال تسرب الغبار والأوساخ، مما يطيل عمر خدمة المحمل. من السهل تركيبه ومناسب للعديد من المجالات، بما في ذلك السيارات والطيران وآلات البناء وما إلى ذلك.
يتم تصنيع محامل نهاية قضيب المفصل الكروي من سلسلة SQZ...-RS وفقًا لمعايير الصناعة المعمول بها. تم تصميم هذه المكونات لتوصيل الأجزاء المتحركة في الروابط الميكانيكية وأنظمة التحكم، واستيعاب عدم المحاذاة الزاوية بين القضيب والغلاف. وتتميز بساق ذكر ملولبة وكرة كروية ذات تجويف متكامل. تعتبر المحامل مناسبة للتطبيقات التي تتطلب موثوقية عالية والحد الأدنى من الصيانة، كما هو الحال في أذرع التحكم والأسطوانات الهيدروليكية وآليات التوجيه.
هذا المنتج مناسب للاستخدام في التطبيقات التالية:
توفر بطانة PTFE المدمجة في سلسلة SQZ-RS واجهة منخفضة الاحتكاك، مما يقلل بشكل كبير من الحاجة إلى التشحيم اليدوي المستمر. على النقيض من ذلك، تتطلب أطراف القضبان غير المبطنة تطبيق الشحم بشكل دوري لمنع التآكل والتشنج، مما قد يشكل عبئًا كبيرًا على الصيانة. بالنسبة للتطبيقات في المناطق أو البيئات التي يصعب الوصول إليها حيث يشكل التلوث الناتج عن مواد التشحيم مصدر قلق، يوفر تصميم التشحيم الذاتي حلاً أكثر موثوقية وانسيابية. يجب أن يعتمد الاختيار بين التصميمات على بيئة التشغيل وبروتوكولات الصيانة المحددة لديك. للحصول على تحليل مقارن مفصل، يمكن لفريقنا الفني تقديم استشارة.
تم تصميم سلسلة SQZ-RS بمواد قوية وملاءمة محكمة التحمل لإدارة الاهتزازات التشغيلية وأحمال الصدمات بشكل فعال. إن قوة الغلاف ودقة ملاءمة الكرة الكروية تضمن أن المحمل يحافظ على سلامته ويمنع اللعب المفرط، وهو سبب شائع للفشل المبكر في ظل ظروف الاهتزاز العالي. توفر تصنيفات الحمل الثابتة والديناميكية للمحامل مقياسًا كميًا لقدرتها على تحمل هذه القوى. لضمان عمر خدمة طويل، من الضروري اختيار محمل بتصنيفات حمل تتجاوز الأحمال القصوى المتوقعة والضغوط الاهتزازية لتطبيقك. مهندسونا متاحون لمراجعة ملفات تعريف الحمل والاهتزاز المحددة لتطبيقك للتوصية بالمنتج الأكثر ملاءمة.

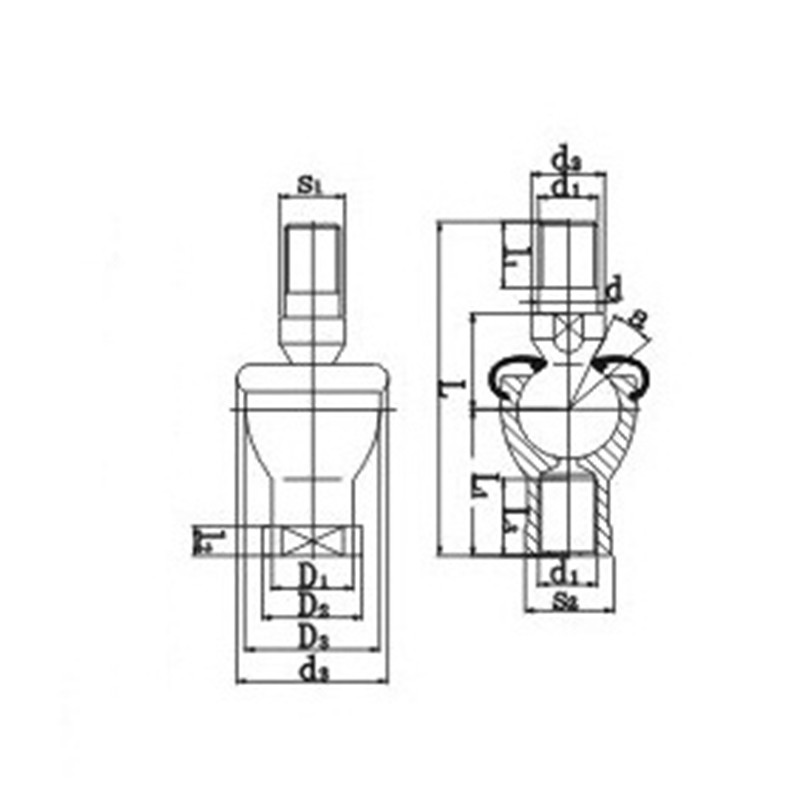

مواصفات المنتج
| تعيين | الأبعاد（مم） | تصنيفات الأحمال الثابتة (كيلو نيوتن) | الوزن(كجم) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| د1 | د2 | د3 | ل1 | ل2 | س1 | ل | ل1 | ل2 | ل3 | د1 | د2 | د3 | س2 | α° ≈ | |||
| SQZ5-RS | م5 | 9 | 19 | 8 | 11 | 7 | 46 | 24 | 4 | 12 | 9 | 11 | 17 | 9 | 15 | 2.8 | 0.025 |
| SQZ6-RS | م6 | 10 | 20 | 11 | 12.2 | 8 | 55.2 | 28 | 5 | 15 | 10 | 13 | 20 | 11 | 15 | 3.7 | 0.041 |
| SQZ8-RS | م8 | 12 | 24 | 12 | 16 | 10 | 65 | 32 | 5 | 16 | 12.5 | 16 | 24 | 14 | 15 | 5.8 | 0.075 |
| SQZ10-RS | م10×1.25 | 14 | 30 | 15 | 19.5 | 11 | 74.5 | 35 | 6.5 | 18 | 15 | 19 | 28 | 17 | 15 | 8.4 | 0.12 |
| SQZ12-RS | م12×1.25 | 17 | 32 | 17 | 21 | 15 | 84 | 40 | 6.5 | 20 | 17.5 | 22 | 32 | 19 | 15 | 11 | 0.18 |
| SQZ14-RS | م14×1.5 | 19 | 38 | 22 | 23.5 | 17 | 103 | 45 | 8 | 25 | 20 | 25 | 36 | 22 | 11 | 15 | 0.27 |
| SQZ16-RS | م16×1.5 | 22 | 44 | 23 | 25.5 | 19 | 112 | 50 | 8 | 27 | 22 | 27 | 40 | 22 | 11 | 15 | 0.36 |
| SQZ18-RS | م18×1.5 | 23 | 45 | 25 | 31 | 20 | 130.5 | 58 | 10 | 32 | 25 | 31 | 45 | 27 | 11 | 19 | 0.54 |
| SQZ20-RS | م20×1.5 | 27 | 50 | 25 | 29 | 24 | 133 | 63 | 10 | 38 | 27.5 | 34 | 45 | 30 | 7.5 | 19 | 0.57 |
| SQZ22-RS | م22×1.5 | 27 | 52 | 26 | 33 | 24 | 145 | 70 | 12 | 43 | 30 | 37 | 50 | 32 | 7.5 | 23 | 0.76 |
