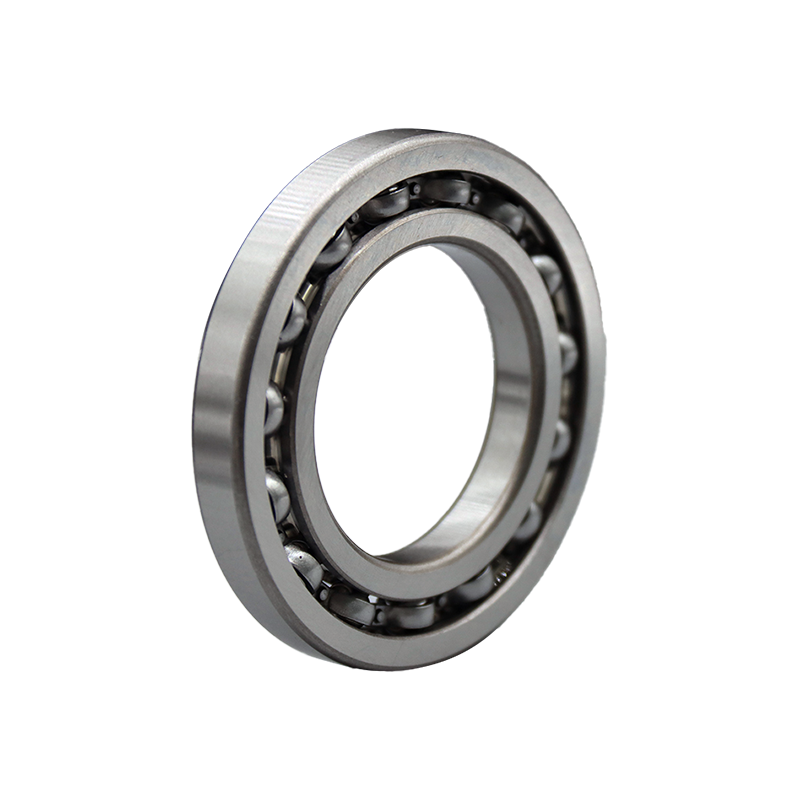

محمل كروي ذو أخدود عميق من سلسلة 1600 هو محمل دوار مستخدم على نطاق واسع. إنه يتميز بخصائص مقاومة الاحتكاك المنخفضة والسرعة العالية، ويمكنه تحمل الحمل الشعاعي أو الحمل الشعاعي والمحوري المشترك. تتكون هذه السلسلة من المحامل من حلقة خارجية وحلقة داخلية ومجموعة من الكرات الفولاذية ومجموعة من الأقفاص. هناك نماذج مختلفة، مثل 16011، 16012، وما إلى ذلك، بأقطار داخلية تتراوح من 25 مم إلى 100 مم، وتختلف أيضًا الأقطار الخارجية والسماكات. نظرًا لأدائها الممتاز ومجموعة واسعة من التطبيقات، تلعب محامل الكرات ذات الأخدود العميق من سلسلة 1600 دورًا مهمًا في الآلات والسيارات والمصاعد وغيرها من الصناعات.
تستخدم المحامل الكروية ذات الأخدود العميق من سلسلة 1600 تصميمًا بقسم عريض جدًا، مما يوفر قدرة تحميل شعاعية أعلى واستقرارًا أفضل للعمود مقارنة بالمحامل القياسية ذات القسم الخفيف لنفس التجويف. تغطي أقطار التجويف من 10 مم إلى 50 مم، والأقطار الخارجية من 26 مم إلى 80 مم، والعرض من 8 مم إلى 18 مم، مما يسمح للسلسلة بملاءمة العلب التي يكون هامش التحميل فيها أكثر أهمية من الضغط. يتبع الإنتاج الأبعاد الحدودية ISO 15. تعتبر الأقفاص الفولاذية المضغوطة قياسية، مع أقفاص من مادة البولي أميد متوفرة للمواقع منخفضة الضوضاء. يمكن تحديد فئات التخليص CN وC3 وC4 في مرحلة الطلب، وتشترك متغيرات الختم المفتوحة وZZ و2RS في نفس منصة الحدود. يتم شحن كل دفعة مع تقارير فحص الأبعاد وشهادات المواد.
تحتوي سلسلة 1600 على قسم أوسع من خط 6200 في نفس التجويف، مما يوفر قدرة شعاعية أكبر واستقرار أفضل للعمود. يعتمد الاختيار على ما إذا كانت مساحة السكن أو هامش التحميل هو العامل المحدد.
يتم الاحتفاظ بتخليص C3 في المخزون شبه النهائي للأحجام الشائعة ويتم تأكيده لكل بند في مرحلة الطلب. تظل CN هي الفئة الافتراضية للتوفر بالحجم الكامل.

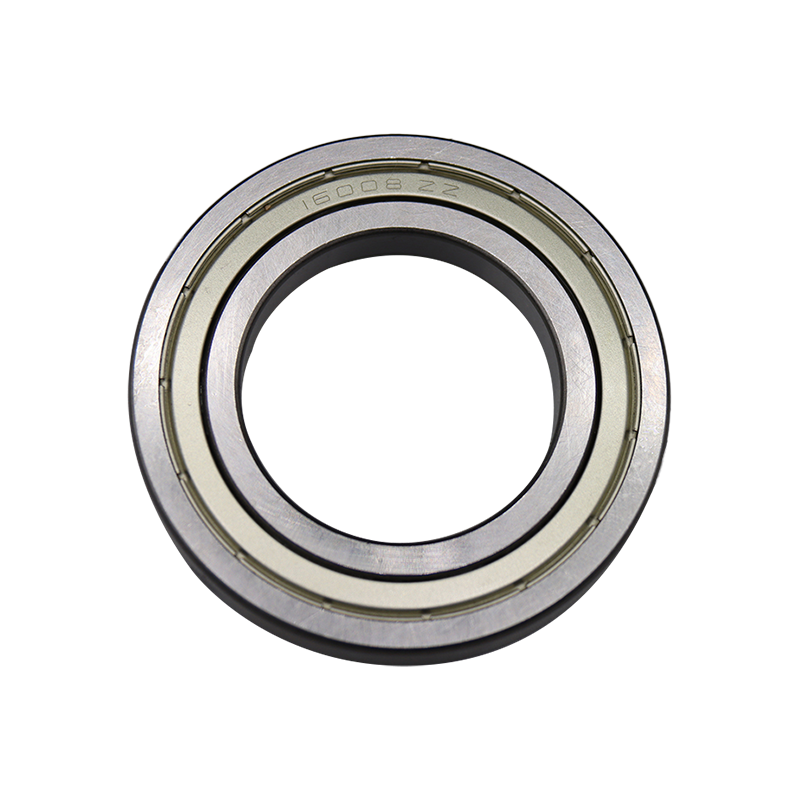

نعم. تشترك المتغيرات Open وZZ و2RS في الأبعاد الحدودية، لذلك يمكن أن تظهر العديد من تكوينات الختم في أمر شراء واحد ويتم تأكيدها في ورقة المواصفات.
تتضمن الشحنات السائبة سجلات أرقام الدُفعات وتقارير فحص الأبعاد وشهادات المواد. يمكن ترتيب المستندات الإضافية المطلوبة للفحص الوارد عند تأكيد الطلب.
مواصفات المنتج
| تحمل التسمية | البعد (مم) | تقييمات الحمل الأساسية (كيلو نيوتن) | تقييمات السرعة (دورة في الدقيقة) | الوزن | |||||
| d | D | B | روبية دقيقة | كر | كور | الشحوم | زيت | (كجم) | |
| 16001 | 12 | 28 | 7 | 0.3 | 5.1 | 2.39 | 26000 | 30000 | 0.019 |
| 16002 | 15 | 32 | 8 | 0.3 | 5.6 | 2.83 | 22000 | 26000 | 0.025 |
| 16003 | 17 | 35 | 8 | 0.3 | 6.8 | 3.35 | 20000 | 24000 | 0.032 |
| 16004 | 20 | 42 | 8 | 0.3 | 7.9 | 4.5 | 18000 | 21000 | 0.051 |
| 16005 | 25 | 47 | 8 | 0.3 | 8.35 | 5.1 | 15000 | 18000 | 0.06 |
| 16006 | 30 | 55 | 9 | 0.3 | 11.2 | 7.35 | 13000 | 15000 | 0.091 |
| 16007 | 35 | 62 | 9 | 0.3 | 11.7 | 8.2 | 12000 | 14000 | 0.11 |
| 16008 | 40 | 68 | 9 | 0.3 | 12.6 | 9.65 | 10000 | 12000 | 0.125 |
| 16009 | 45 | 75 | 10 | 0.6 | 12.9 | 10.5 | 9000 | 11000 | 0.171 |
| 16010 | 50 | 80 | 10 | 0.6 | 13.2 | 11.3 | 8400 | 9800 | 0.18 |
| 16011 | 55 | 90 | 11 | 0.6 | 18.6 | 15.3 | 7700 | 9000 | 0.258 |
| 16012 | 60 | 95 | 11 | 0.6 | 20 | 17.5 | 7000 | 8300 | 0.283 |
| 16013 | 65 | 100 | 11 | 0.6 | 20.5 | 18.7 | 6500 | 7700 | 0.307 |
| 16014 | 70 | 110 | 13 | 0.6 | 24.4 | 22.6 | 6100 | 7100 | 0.441 |
| 16015 | 75 | 115 | 13 | 0.6 | 25 | 24 | 5700 | 6700 | 0.464 |
| 16016 | 80 | 125 | 14 | 0.6 | 25.4 | 25.1 | 5300 | 6200 | 0.597 |
| 16017 | 85 | 130 | 14 | 0.6 | 25.9 | 26.2 | 5000 | 5900 | 0.626 |
| 16018 | 90 | 140 | 16 | 1 | 33.5 | 33.5 | 4700 | 5600 | 0.848 |
| 16019 | 95 | 145 | 16 | 1 | 34.5 | 35 | 4500 | 5300 | 0.885 |
| 16020 | 100 | 150 | 16 | 1 | 35 | 36.5 | 4200 | 5000 | 0.91 |
| 16021 | 105 | 160 | 18 | 1 | 52 | 50.5 | 4000 | 4700 | 1.2 |
| 16022 | 110 | 170 | 19 | 1 | 57.5 | 56.5 | 3800 | 4500 | 1.46 |
| 16024 | 120 | 180 | 19 | 1 | 63 | 63.5 | 3500 | 4100 | 1.56 |
| 16026 | 130 | 200 | 22 | 1.1 | 80 | 79.5 | 3200 | 3800 | 2.31 |
| 16028 | 140 | 210 | 22 | 1.1 | 82 | 85 | 3000 | 3500 | 2.45 |
| 16030 | 150 | 225 | 24 | 1.1 | 96.5 | 101 | 2800 | 3200 | 3.07 |
| 16032 | 160 | 240 | 25 | 1.5 | 99 | 108 | 2600 | 3000 | 3.64 |
| 16034 | 170 | 260 | 28 | 1.5 | 119 | 128 | 2400 | 2800 | 4.93 |
| 16036 | 180 | 280 | 31 | 2 | 117 | 134 | 2300 | 2700 | 6.49 |
| 16038 | 190 | 290 | 31 | 2 | 134 | 156 | 2100 | 2500 | 6.77 |
| 16040 | 200 | 310 | 34 | 2 | 142 | 160 | 2000 | 2400 | 8.68 |
