6900 سلسلة الكرات الأخدود العميق | محامل منخفضة المستوى للآلات المدمجة

سلسلة 6900

ال محمل كروي ذو أخدود عميق من سلسلة 6900 هو محمل دقيق بقطر داخلي 10 مم، وقطر خارجي 22 مم وسمك 6 مم. يستخدم هذا المحمل على نطاق واسع في المحركات، ومضخات المياه، والأدوات الكهربائية، وضواغط الهواء، والأجهزة المنزلية وغيرها من المعدات، ويفضل لقدرته القوية على التحمل والتشغيل المستقر. في الوقت نفسه، تتطلب محامل سلسلة 6900 دقة إنتاج عالية ومناسبة للدوران عالي السرعة وتحمل أحمال شعاعية معينة. إنها مكونات أساسية لا غنى عنها في العديد من المعدات الميكانيكية.

إرسال استفسار

6900

سلسلة

الأخدود العميق

وإذ تضع الكرة

قسم واسع · توريد الإنتاج · ISO 15

تشغل محامل الكرات ذات الأخدود العميق من سلسلة 6900 موضع القسم الأوسع ضمن نطاق الأخدود العميق لقسم الضوء، مما يوفر قدرة شعاعية أكبر من خط 6800 بقطر خارجي أصغر من الحجم المكافئ 6200. تتراوح تغطية التجويف من 10 مم إلى 50 مم، بأقطار خارجية من 22 مم إلى 72 مم. يتبع الإنتاج الأبعاد الحدودية ISO 15. يتم توفير أقفاص فولاذية مضغوطة بشكل قياسي، مع توفر مادة البولي أميد المقواة بالألياف الزجاجية لمواقع أقل ضوضاء. يمكن تحديد فئات التخليص CN وC3 وC4 في مرحلة الطلب، ويتم تثبيت تكوين الختم لكل بند. تصاحب كل شحنة سجلات الدفعات وتقارير فحص الأبعاد.

القدرة في قسم الضوء

تعمل الحلقات الأوسع من خط 6800 على رفع معدلات الحمل الشعاعي دون الانتقال إلى المظروف 6200.

تكوين مرحلة الطلب

يتم تثبيت التخليص والقفص والختم لكل سطر أمر شراء على منصة حدودية واحدة.

إخراج دفعة متكررة

تحافظ معلمات العملية المقفلة على دقة التشغيل داخل نطاقات التسامح المتفق عليها.

درب التفتيش

تُسافر سجلات الدُفعات وتقارير الأبعاد وشهادات المواد مع كل شحنة.

مرجع الطلب

تتحمل 10-50 ملم

الخارجي 22-72 ملم

العرض 6-12 ملم

ديناميكي ج 4.6-24.0 كيلو نيوتن

ثابت C0 2.4-14.5 كيلو نيوتن

قفص الصلب / السلطة الفلسطينية

التخليص CN/C3/C4

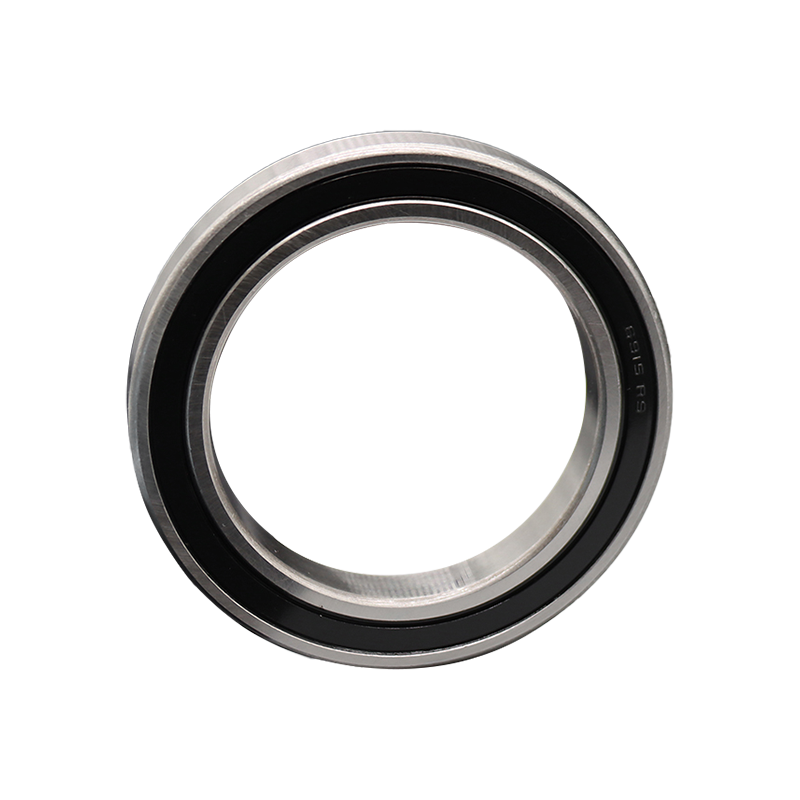

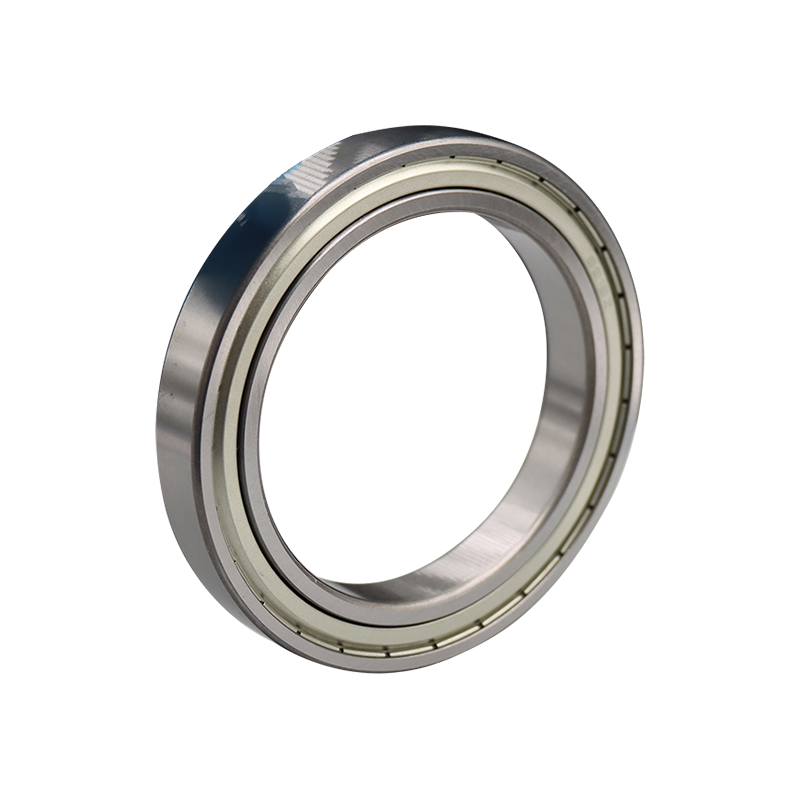

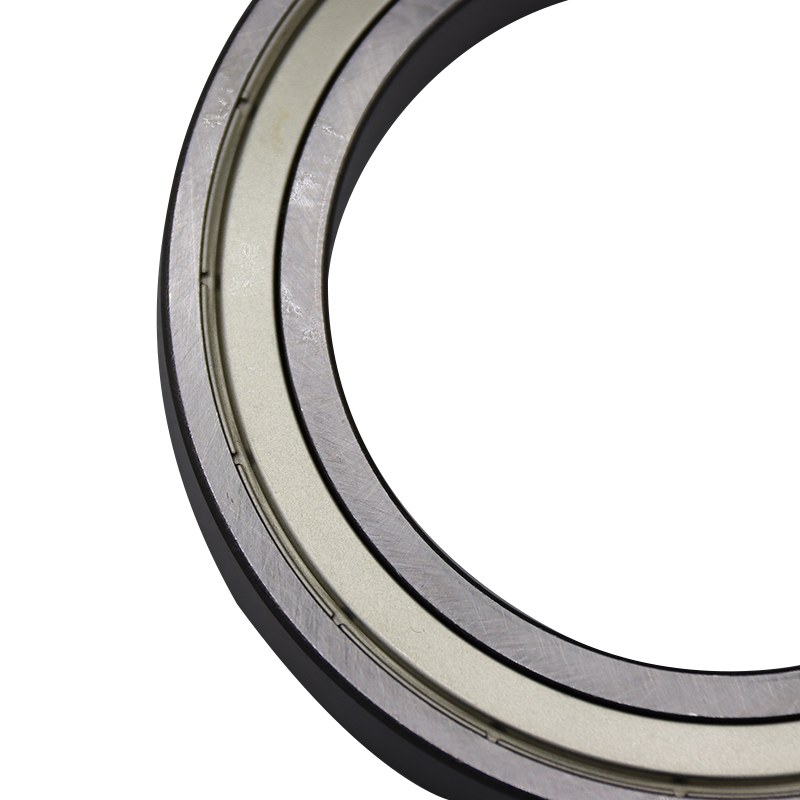

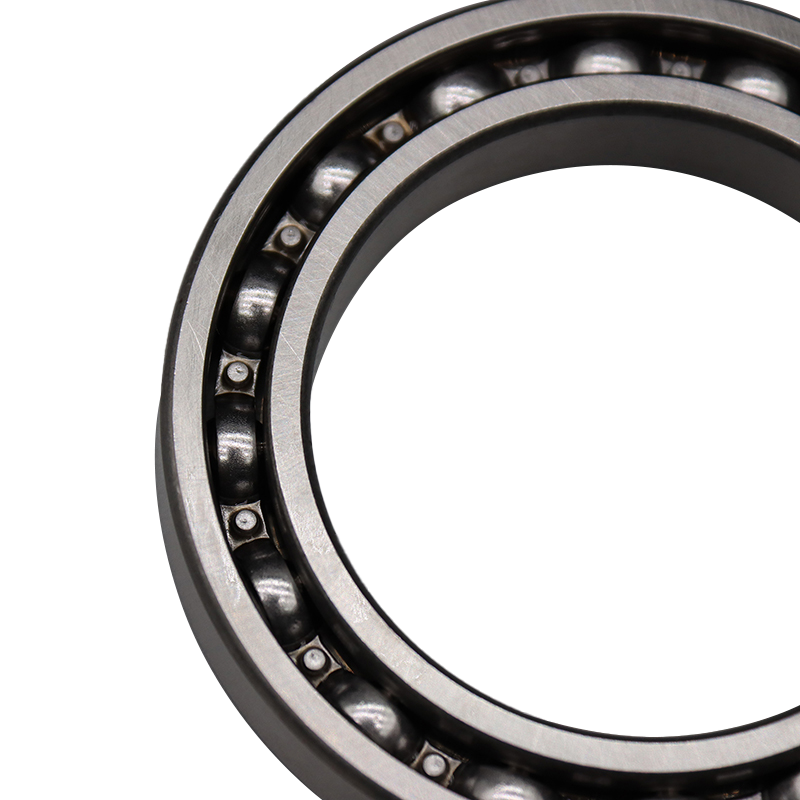

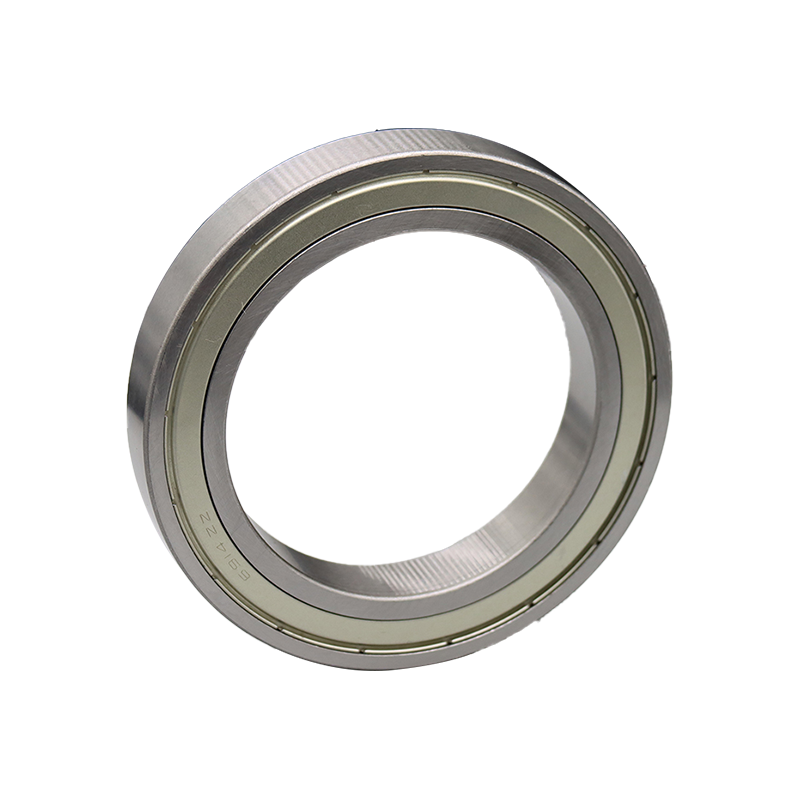

الختم فتح / ZZ / 2RS

الدقة ص0/ص6

حزمة كرتون / صينية

مجالات المواصفات

01 ينتهي محرك المضخة دعم العمود في مضخات الطرد المركزي الصغيرة والمتوسطة مع الخدمة المعرضة للغبار.

02 مهاوي مخفض التروس مواقع الإدخال والوسيطة في وحدات الخدمة الخفيفة ذات تجاويف مبيت ثابتة.

03 دعم الدوار المحرك مواضع قوس النهاية في المحركات الصغيرة والمتوسطة ذات الطلب الشعاعي المعتدل.

04 وحدات المروحة والمنفاخ دعم عمود المكره في معدات التهوية تحت الحمل المستمر.

05 نقل بكرات محامل نهاية الأسطوانة في خطوط نقل الضوء عند حمل وسرعة معتدلة.

06 المرفقات الزراعية أوضاع القيادة والتباطؤ في الأدوات المعرضة للغبار وتقلبات درجات الحرارة.

استفسارات المشتري

كيف يمكن مقارنة قسم 6900 بسلسلة 6200؟

تتميز سلسلة 6900 بقطر خارجي أصغر من 6200 لنفس التجويف ولكن بقسم أوسع من 6800. وهي تناسب المساكن التي يكون قطرها 6200 كبيرًا جدًا بينما يكون تصنيف 6800 غير كافٍ.

هل إصدارات التخليص C3 موجودة في المخزون؟

يتم نقل C3 في مخزون نصف نهائي للأحجام الشائعة ويتم تأكيده لكل بند في مرحلة الطلب. تظل CN هي الفئة الافتراضية للتوفر بالحجم الكامل.

هل يمكن شحن الإصدارات المفتوحة والمختومة معًا؟

نعم. تشترك Open وZZ و2RS في الأبعاد الحدودية، لذلك يتم دمج تكوينات الختم المتعددة في أمر شراء واحد ويتم تأكيدها في ورقة المواصفات.

ما الذي يحدد اختيار مادة البولي أميد مقابل القفص الفولاذي؟

يغطي البولي أميد مواضع ضوضاء أقل ضمن سقف درجة الحرارة، بينما يغطي الفولاذ درجات حرارة أعلى وظروف صدمة. تتم مراجعة البدائل مقابل معلمات التطبيق أولاً.

المستودعات وملاحظات الخط

حزمةaging integrity حافظ على الأغطية المانعة للتآكل محكمة الغلق حتى يتم حل مشكلة جانب الخط. العبوة المفتوحة تسحب الرطوبة أثناء دورة درجة الحرارة.

اضغط على الاتجاه المناسب تطبيق القوة على الحلبة تحت التدخل. التحميل من خلال مجموعة الكرة يترك المسافات البادئة التي تظهر على السطح كضوضاء جارية.

تتحمل condition تحقق من الاستدارة والانتهاء من السطح قبل التركيب. تعمل الرقائق والنتوءات على تغيير التداخل الفعال وتقصير العمر.

فتح البديل الشحوم مطابقة لزوجة الزيت الأساسي مع السرعة ودرجة الحرارة. تصل المتغيرات المختومة مملوءة مسبقًا بدون أي خطوة إضافية.

تحمل التسمية	البعد (مم)				تقييمات الحمل الأساسية (كيلو نيوتن)		تقييمات السرعة (دورة في الدقيقة)		الوزن
تحمل التسمية	d	D	B	روبية دقيقة	كر	كور	الشحوم	زيت	(كجم)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
