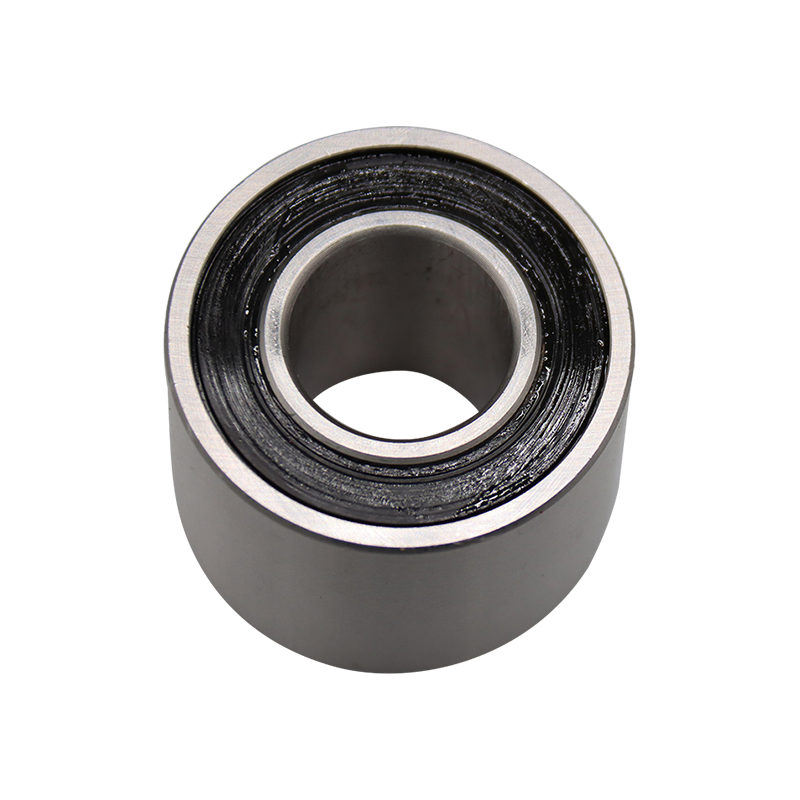

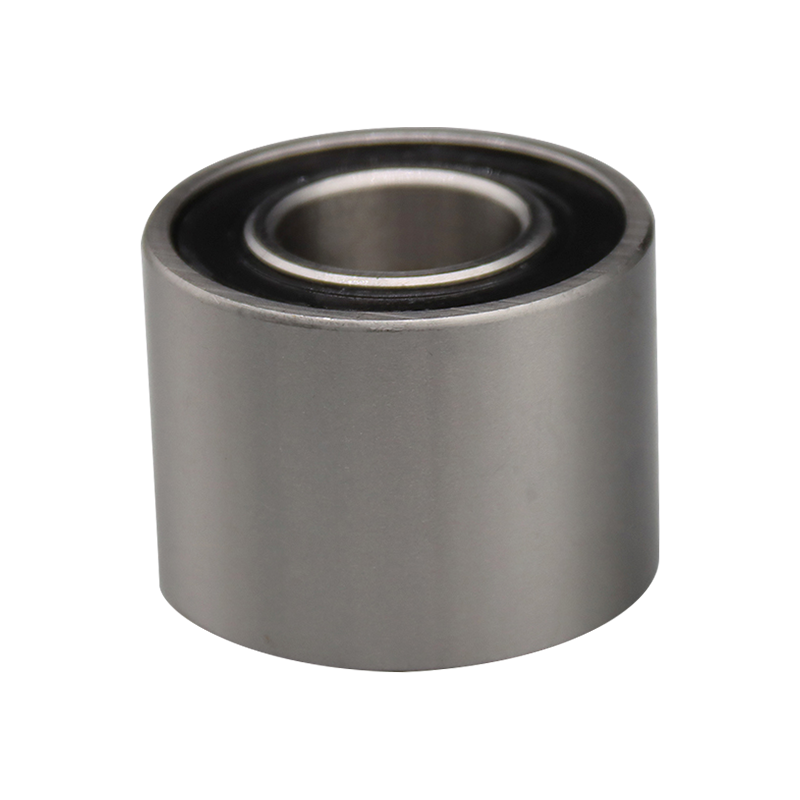

تم تصميم محامل كروية الاتصال الزاوي ذات الصف المزدوج من سلسلة 3000A بهندسة داخلية محددة تسهل التعامل مع الأحمال الشعاعية والمحورية المجمعة. على عكس متغيرات الصف الواحد، تتميز سلسلة 3000A بتصميم متخصص بزاوية اتصال تتيح دعم العمود الصلب والقدرة على استيعاب لحظات الإمالة. تتكون هذه المحامل من حلقة خارجية صلبة، وحلقة داخلية من قطعة واحدة، ومجموعات من الكرات والقفص مصنوعة عادةً من مادة البولي أميد المقواة بالألياف الزجاجية أو الفولاذ المضغوط. يضمن البناء الداخلي توجيهًا دقيقًا للكرة وتوزيعًا مثاليًا للحمل، مما يجعلها مناسبة للتطبيقات التي تكون فيها المساحة محدودة ولكن تتطلب قدرة حمل عالية. يتم توفيرها عادةً في تكوينات مفتوحة أو مختومة لتلبية متطلبات بيئية محددة.
مواصفات المنتج

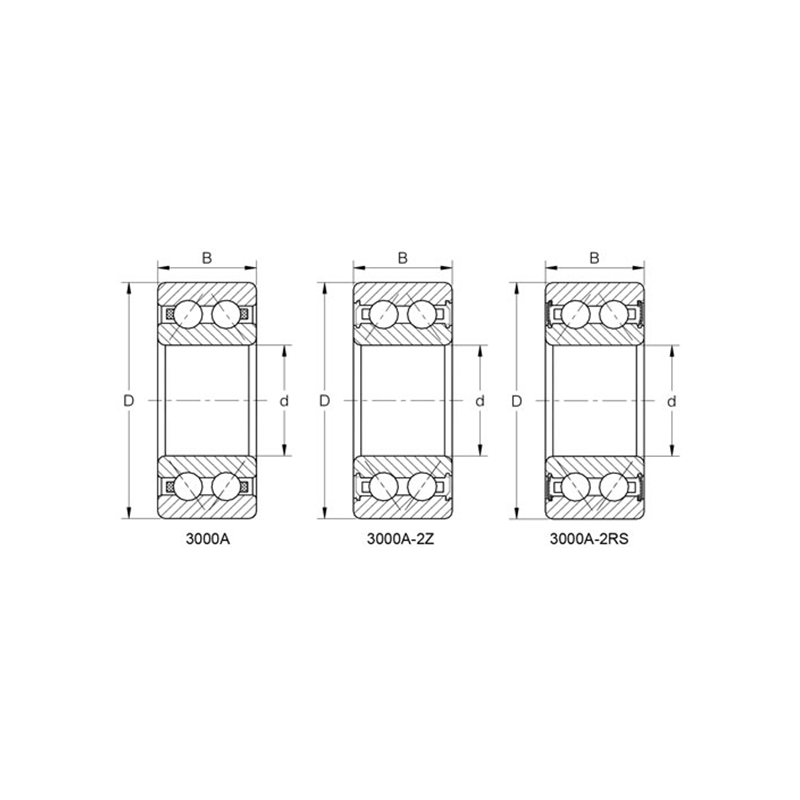

| التعيين | الأبعاد الرئيسية (مم) | تقييمات الحمل الأساسية (KN) | سرعة محدودة (دورة في الدقيقة) | الوزن | ||||
| د | د | ب | دynamic(Cr) | ثابت (كور) | الشحوم | زيت | (كجم) | |
| 3000 أ | 10 | 26 | 12 | 5.5 | 3.2 | 18000 | 23000 | 0.022 |
| 3200 أ | 10 | 30 | 14.3 | 7.5 | 4.3 | 16000 | 21000 | 0.05 |
| 3001 أ | 12 | 28 | 12 | 6.1 | 3.7 | 17000 | 22000 | 0.025 |
| 3201 أ | 12 | 32 | 15.9 | 9 | 4.9 | 14000 | 19000 | 0.058 |
| 3002أ | 15 | 32 | 13 | 8.5 | 5.4 | 14500 | 18000 | 0.036 |
| 3202أ | 15 | 35 | 15.9 | 10 | 6 | 11000 | 16000 | 0.066 |
| 3302 أ | 15 | 42 | 19 | 14 | 8 | 10000 | 15000 | 0.13 |
| 3003 أ | 17 | 35 | 14 | 9 | 6 | 12500 | 16000 | 0.042 |
| 3203 أ | 17 | 40 | 17.5 | 12.7 | 7.8 | 9000 | 14000 | 0.096 |
| 3303 أ | 17 | 47 | 22.2 | 17.3 | 10.4 | 8000 | 12000 | 0.18 |
| 3804أ | 20 | 32 | 10 | 4.9 | 3.9 | 13000 | 14300 | 0.02 |
| 3904أ | 20 | 37 | 13 | 9.3 | 6.6 | 12000 | 13200 | 0.046 |
| 3004أ | 20 | 42 | 16 | 14.2 | 9.6 | 11000 | 13000 | 0.08 |
| 3204أ | 20 | 47 | 20.6 | 19 | 12.1 | 8000 | 12000 | 0.16 |
| 3304 أ | 20 | 52 | 22.2 | 19 | 12.3 | 8500 | 12000 | 0.22 |
| 3805 أ | 25 | 37 | 10 | 5.5 | 4.9 | 11500 | 12700 | 0.025 |
| 3905 أ | 25 | 42 | 13 | 9.6 | 7.5 | 11000 | 12300 | 0.062 |
| 3005 أ | 25 | 47 | 16 | 15.2 | 11 | 9500 | 12000 | 0.1 |
| 3205 أ | 25 | 52 | 20.6 | 20.6 | 13.9 | 7500 | 10000 | 0.19 |
| 3305 أ | 25 | 62 | 25.4 | 27.6 | 17.8 | 7500 | 10000 | 0.367 |
| 3806 أ | 30 | 42 | 10 | 5.7 | 5.6 | 10000 | 11500 | 0.03 |
| 3906 أ | 30 | 47 | 13 | 9.9 | 8.3 | 9500 | 10500 | 0.095 |
| 3006 أ | 30 | 55 | 19 | 20.3 | 15.5 | 8000 | 10000 | 0.16 |
| 3206 أ | 30 | 62 | 23.8 | 25.7 | 18.5 | 6300 | 8500 | 0.31 |
| 3306 أ | 30 | 72 | 30.2 | 37.2 | 25.9 | 6000 | 8000 | 0.59 |
| 3807 أ | 35 | 47 | 10 | 6.1 | 6.2 | 8500 | 10000 | 0.035 |
| 3907 أ | 35 | 55 | 15 | 12.9 | 11.3 | 8000 | 9500 | 0.138 |
| 3007 أ | 35 | 62 | 20 | 24.2 | 20.4 | 6500 | 8500 | 0.24 |
| 3207 أ | 35 | 72 | 27 | 30.4 | 23.5 | 5600 | 7500 | 0.51 |
| 3307 أ | 35 | 80 | 34.9 | 46.1 | 35.3 | 5300 | 7000 | 0.82 |
| 3808 أ | 40 | 52 | 10 | 6.4 | 6.9 | 7000 | 8500 | 0.04 |
| 3908 أ | 40 | 62 | 16 | 17.4 | 15.8 | 6500 | 8000 | 0.158 |
| 3008 أ | 40 | 68 | 21 | 24.5 | 20.8 | 6000 | 7800 | 0.279 |
| 3208 أ | 40 | 80 | 30.2 | 40.8 | 30.2 | 5300 | 7000 | 0.64 |
| 3308 أ | 40 | 90 | 36.5 | 54.9 | 40.1 | 4800 | 6300 | 1.06 |
| 3809 أ | 45 | 58 | 10 | 6.7 | 7.7 | 6300 | 7000 | 0.055 |
| 3909 أ | 45 | 68 | 16 | 17.9 | 17.2 | 6000 | 6800 | 0.183 |
| 3009 أ | 45 | 75 | 23 | 39.3 | 36.4 | 5600 | 6200 | 0.364 |
| 3209 أ | 45 | 85 | 30.2 | 42.8 | 34.5 | 4800 | 6300 | 0.72 |
| 3309 أ | 45 | 100 | 39.7 | 72.1 | 52 | 4300 | 5600 | 1.24 |
| 3810 أ | 50 | 65 | 12 | 7 | 8.4 | 6000 | 7500 | 0.075 |
| 3910 أ | 50 | 72 | 16 | 19.1 | 19.6 | 5800 | 7200 | 0.189 |
| 3010 أ | 50 | 80 | 23 | 42.3 | 41.9 | 5300 | 6600 | 0.395 |
| 3210 أ | 50 | 90 | 30.2 | 43.2 | 35.3 | 4500 | 6000 | 0.78 |
| 3310 أ | 50 | 110 | 44.4 | 84.9 | 62.6 | 4000 | 5300 | 1.96 |
| 3811 أ | 55 | 72 | 13 | 12.8 | 14.4 | 5500 | 6500 | 0.01 |
| 3911 أ | 55 | 80 | 19 | 20 | 21.7 | 5300 | 6200 | 0.282 |
| 3011 أ | 55 | 90 | 26 | 43.7 | 44.7 | 4800 | 5800 | 0.581 |
| 3211 أ | 55 | 100 | 33.3 | 53.9 | 47.2 | 4000 | 5300 | 1.03 |
| 3311 أ | 55 | 120 | 49.2 | 106.3 | 82 | 3600 | 4800 | 2.4 |
| 3812 أ | 60 | 78 | 14 | 13.6 | 16.2 | 5000 | 5500 | 0.14 |
| 3912 أ | 60 | 85 | 19 | 21 | 23.8 | 4800 | 5300 | 0.303 |
| 3012 أ | 60 | 95 | 26 | 47.2 | 53.4 | 4400 | 5000 | 0.621 |
| 3212 أ | 60 | 110 | 36.5 | 61.3 | 52.6 | 3800 | 5000 | 1.4 |
| 3312 أ | 60 | 130 | 54 | 121.4 | 95.1 | 3400 | 4500 | 3.24 |
| 3813 أ | 65 | 85 | 15 | 15.1 | 18.3 | 4700 | 5200 | 0.182 |
| 3913 أ | 65 | 90 | 19 | 21.4 | 24.8 | 4500 | 5000 | 0.324 |
| 3013 أ | 65 | 100 | 26 | 49.5 | 59.2 | 4000 | 4800 | 0.661 |
| 3213 أ | 65 | 120 | 38.1 | 73.4 | 66.6 | 3400 | 4500 | 1.84 |
| 3313 أ | 65 | 140 | 58.7 | 137.5 | 109.6 | 2800 | 3700 | 3.9 |
| 3814 أ | 70 | 90 | 15 | 18 | 21.9 | 4400 | 4800 | 0.19 |
| 3914 أ | 70 | 100 | 23 | 25.8 | 30 | 4000 | 4600 | 0.516 |
| 3014 أ | 70 | 110 | 30 | 54.2 | 58.9 | 3600 | 4400 | 0.95 |
| 3214 أ | 70 | 125 | 39.7 | 80.5 | 73.8 | 3200 | 4300 | 1.98 |
| 3314 أ | 70 | 150 | 63.5 | 154.5 | 125.1 | 2800 | 3800 | 4.7 |
| 3815 أ | 75 | 95 | 15 | 16 | 20.3 | 4200 | 4700 | 0.224 |
| 3915 أ | 75 | 105 | 23 | 26 | 31.3 | 3800 | 4300 | 0.546 |
| 3015 أ | 75 | 115 | 30 | 57.7 | 66.5 | 3400 | 4000 | 1.003 |
| 3215 أ | 75 | 130 | 41.3 | 87.9 | 81.4 | 3000 | 3600 | 2.01 |
| 3315 أ | 75 | 160 | 68.3 | 171.4 | 134.8 | 2600 | 3200 | 6.3 |
| 3216 أ | 80 | 140 | 44.4 | 103.7 | 97.5 | 2800 | 3600 | 2.48 |
| 3316 أ | 80 | 170 | 68.3 | 190.1 | 151.7 | 2400 | 3400 | 7.21 |
| 3217 أ | 85 | 150 | 49.2 | 111.8 | 106.4 | 2400 | 3500 | 3.2 |
| 3317 أ | 85 | 180 | 73 | 189.4 | 234.5 | 2200 | 3200 | 8.3 |
| 3218A | 90 | 160 | 52.4 | 111.8 | 106.4 | 2400 | 3200 | 4.5 |
