سلسلة QJ300

ال سلسلة QJ300 محامل كروية الاتصال الزاوي ذات الصف المزدوج عبارة عن مكونات دوارة مصممة بدقة مصممة لاستيعاب الأحمال الشعاعية والمحورية المتزامنة في كلا الاتجاهين. من الناحية الهيكلية، تتوافق هذه السلسلة مع محمل كروي للتلامس الزاوي أحادي الصف تم ترتيبهما في تكوين ظهر لظهر، ومدمجين في تصميم مدمج لوحدة واحدة. تتميز الهندسة الداخلية بزاوية اتصال محددة تسهل الصلابة المحورية العالية والقدرة على إدارة لحظات الإمالة. تم تصنيع هذه المحامل من فولاذ الكروم المفرغ من الغاز (GCr15)، وتخضع لعمليات معالجة حرارية موحدة لضمان ثبات الأبعاد ومقاومة التعب. تتميز سلسلة QJ300 بمتطلبات المساحة المحورية المنخفضة مقارنة بالوحدات المزدوجة ذات الصف الواحد، مما يجعلها مكونًا أساسيًا لتحسين مجموعة نقل الحركة الصناعية والتجمعات الميكانيكية عالية السرعة التي تتطلب دعم عمود صلب.

إرسال استفسار

المواصفات الفنية والنظرة الهندسية: سلسلة QJ300 محامل كروية الاتصال الزاوي ذات الصف المزدوج

المزايا التقنية الأساسية

الدعم المحوري ثنائي الاتجاه: يمكّن تكوين الصف المزدوج المحمل من إدارة أحمال الدفع من كلا الاتجاهين دون مكونات إضافية.
كفاءة المساحة: يوفر التصميم المتكامل عرضًا أضيق من المحامل ذات الصف الواحد، مما يسمح بتصميمات مبيت مدمجة.
كثافة تحميل عالية: تعمل انحناءات مجرى السباق والمكملات الكروية المُحسّنة على زيادة معدلات الحمل الديناميكي إلى الحد الأقصى ضمن سلسلة ISO 300 القياسية.
صلابة التشغيل: يعمل الحد الأدنى من الخلوص الداخلي وزوايا الاتصال العالية على تعزيز الصلابة الإجمالية لنظام العمود.

خصائص المنتج الرئيسية

فئة المعلمة	المواصفات الفنية
مادة	فولاذ محمل بالكروم عالي الكربون (GCr15/SAE 52100)
زاوية الاتصال	خيارات قياسية 30 درجة / 40 درجة
فئة الدقة	P6 (ABEC-3) / P5 (ABEC-5)
مادة القفص	فولاذ مضغوط / نحاس مُشكل / نايلون (PA66)
نوع التشحيم	مفتوح / Z (مدرع) / RS (مختوم)
التخليص الداخلي	C2 / C0 (عادي) / C3

سيناريوهات التطبيق الأساسي

المضخات والضواغط الصناعية: الإدارة التوجه المحوري وانحراف العمود الشعاعي في معدات معالجة السوائل.
الآلات الزراعية: دعم محاور العجلات ووحدات مأخذ الطاقة (PTO) المعرضة لها الإجهاد متعدد الاتجاهات .
أنظمة النقل: الاندماج في علب التروس ومخفضات السرعة حيث يلزم وضع العمود بدقة تحت الحمل.
معدات النسيج والطباعة: يتطلب ضمان الحركة المتزامنة في بكرات عالية السرعة مستويات اهتزاز منخفضة .

بروتوكولات المناولة والصيانة

شروط التخزين

يجب تخزين المحامل في عبواتها الأصلية المقاومة للصدأ في بيئة جافة يمكن التحكم بدرجة حرارتها مع رطوبة نسبية لا تتجاوز 60%. تجنب الاتصال المباشر بالأرضيات أو الجدران لمنع تكثيف الرطوبة. بالنسبة للمحامل المختومة، تحقق من تاريخ التصنيع لضمان ثبات الشحوم خلال مدة صلاحيتها.

ملاحظات التثبيت والاستخدام

تطبيق القوة: أثناء التثبيت، قم بالضغط فقط على يتم تركيب الحلقة (الحلقة الداخلية لتركيبات العمود، والحلقة الخارجية لتركيبات المبيت) لتجنب "التملين" أو تلف مجرى السباق.
النظافة: الحفاظ على أ مساحة عمل خالية من الملوثات ; يمكن أن تؤدي الجسيمات المجهرية إلى تعب السطح المبكر والتشظي.
المحاذاة: دقيق التركيز بين رمح والإسكان يعد أمرًا إلزاميًا، نظرًا لأن محامل التلامس الزاوي حساسة للاختلال الشديد الذي يسبب توزيعًا غير متساوٍ للحمل.
إدارة التشحيم: بالنسبة للمحامل من النوع المفتوح، تأكد من أن مادة التشحيم متوافقة مع درجة حرارة التشغيل و سرعة الدوران للتطبيق المحدد.

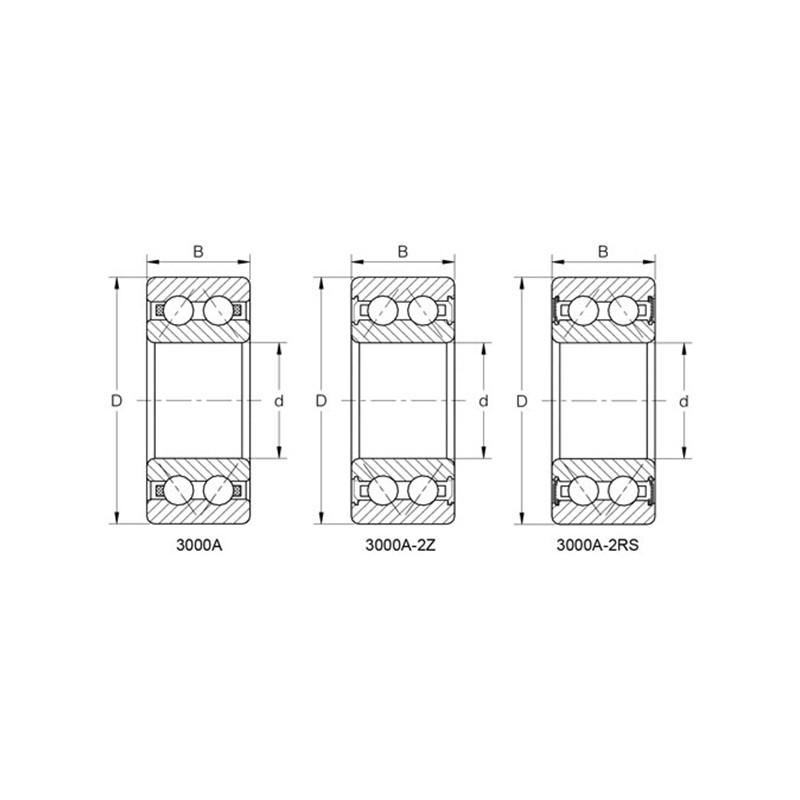

التعيين	الأبعاد الرئيسية (مم)				تقييمات الحمل الأساسية (KN)		تقييمات الحمل الأساسية (كجم)		الحد من السرعة (دورة في الدقيقة)		المسافة من نقطة العمل	أبعاد التثبيت (مم)			الوزن
التعيين	د	د	ب	ص (دقيقة)	كر	كور	كر	كور	الشحوم	زيت	أ0 (مم)	دa(min)	دa(max)	را (ماكس)	(كجم)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
