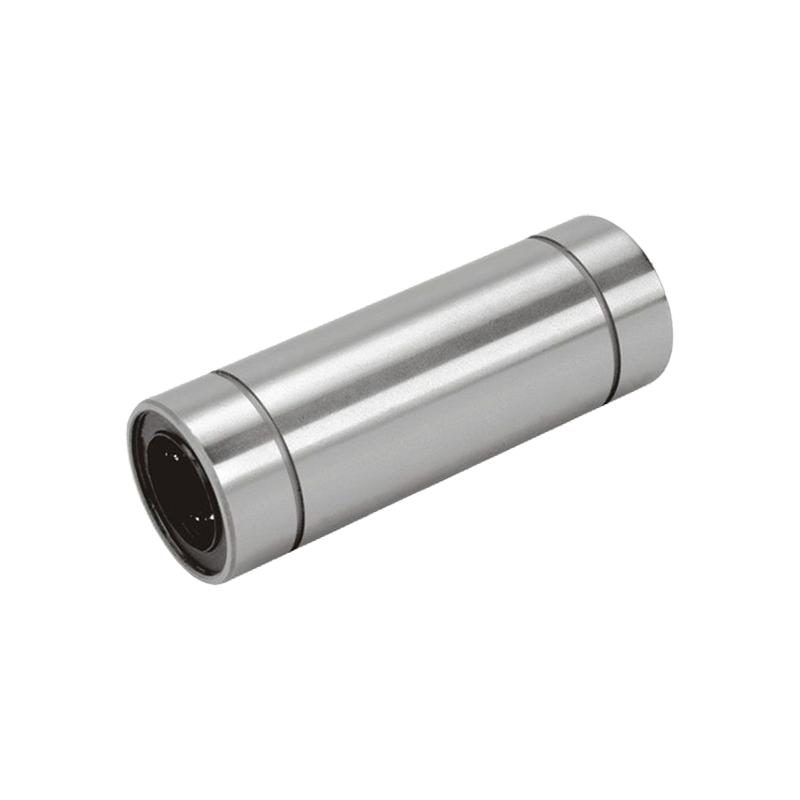

إن محمل الكرات الخطية المزدوجة العريضة من سلسلة LME..LUU عبارة عن مكون حركة خطية عالي الأداء مصمم لتحمل الأحمال الثقيلة والسرعات العالية. تعتمد هذه السلسلة من المنتجات هيكلًا مزدوج العرض، مما يوفر قدرة تحمل أكبر واستقرارًا أعلى، ومناسب للاستخدام في البيئات القاسية. تحتوي محامل LME.LUU على مجالات عالية الدقة بالداخل، مما يضمن حركة سلسة ومعاملات احتكاك منخفضة، وبالتالي تحسين كفاءة وعمر المعدات الميكانيكية. هذا النوع من المحامل سهل التركيب ويتطلب صيانة منخفضة، ويستخدم على نطاق واسع في معدات التشغيل الآلي، والروبوتات، وأدوات آلة CNC وغيرها من الآلات الدقيقة. من خلال تصميمها المتميز، تعمل سلسلة LME..LUU على تقليل الفجوات بين الأجزاء المتحركة بشكل فعال وتحسين دقة وموثوقية الحركة بشكل عام. إنه عنصر أساسي لا غنى عنه في الصناعة الحديثة.
سلسلة LME..LUU عبارة عن محمل كروي خطي مزدوج العرض مصمم خصيصًا لتطبيقات ناقل الحركة الأوتوماتيكي حيث تتطلب حركة خطية دقيقة وقدرة تحميل عالية. توفر نسبة الطول إلى القطر الموسعة مقاومة متزايدة للحظة وقدرة على حمل الحمولة مقارنة بالمحامل القياسية أحادية العرض. مزود بأختام LUU (يوريتان مزدوج الشفة) على كلا الطرفين، ويحتفظ المحمل بشكل فعال بمواد التشحيم مع منع دخول ملوثات سائل النقل والحطام المعدني. تضمن دائرة دوران الكرة الدقيقة حركة سلسة ومنخفضة الاحتكاك مع مقاومة ثابتة للدوران عبر الشوط الكامل. تم تصنيع هذه السلسلة من فولاذ محامل مقوى مع مجاري مائية أرضية، وقد تم تصميمها لتحمل الحركة التذبذبية وظروف الحمل المتغيرة الموجودة في آليات جسم الصمام، وأدلة شوكة النقل، وأنظمة مشغل القابض. يتراوح نطاق درجة حرارة التشغيل من -20 درجة مئوية إلى 100 درجة مئوية، وهو متوافق مع سوائل ناقل الحركة الأوتوماتيكي القياسية.
يوفر التكوين المزدوج العرض سعة تحميل متزايدة ومقاومة محسنة للحظة بسبب نسبة الطول إلى القطر الأطول. يتيح ذلك للمحمل التعامل مع الأحمال الشعاعية الأعلى ومقاومة لحظات الإمالة بشكل أفضل في تطبيقات ناقل الحركة الأوتوماتيكي حيث تحد قيود المساحة من طول الهيكل.
أختام LUU are dual-lip urethane seals that provide enhanced protection against transmission fluid contaminants and metallic debris. The urethane material offers excellent resistance to ATF (Automatic Transmission Fluid) and maintains sealing performance across the full operating temperature range.
صلابة العمود الموصى بها هي 60-64 HRC مع خشونة سطحية Ra ≥ 0.2 ميكرومتر. وهذا يضمن الاتصال المتدحرج الأمثل ويطيل عمر الخدمة لكل من المحمل والعمود في بيئات ناقل الحركة الأوتوماتيكي.
يتم تشحيم محامل LME..LUU مسبقًا باستخدام شحم متوافق مع ناقل الحركة. تعتمد فترة إعادة التشحيم على تكرار الضربة ومستوى التلوث البيئي. بالنسبة لتطبيقات الدورة العالية، يوصى بإعادة التشحيم بشكل دوري من خلال شفة الختم باستخدام شحم متوافق.
مواصفات المنتج

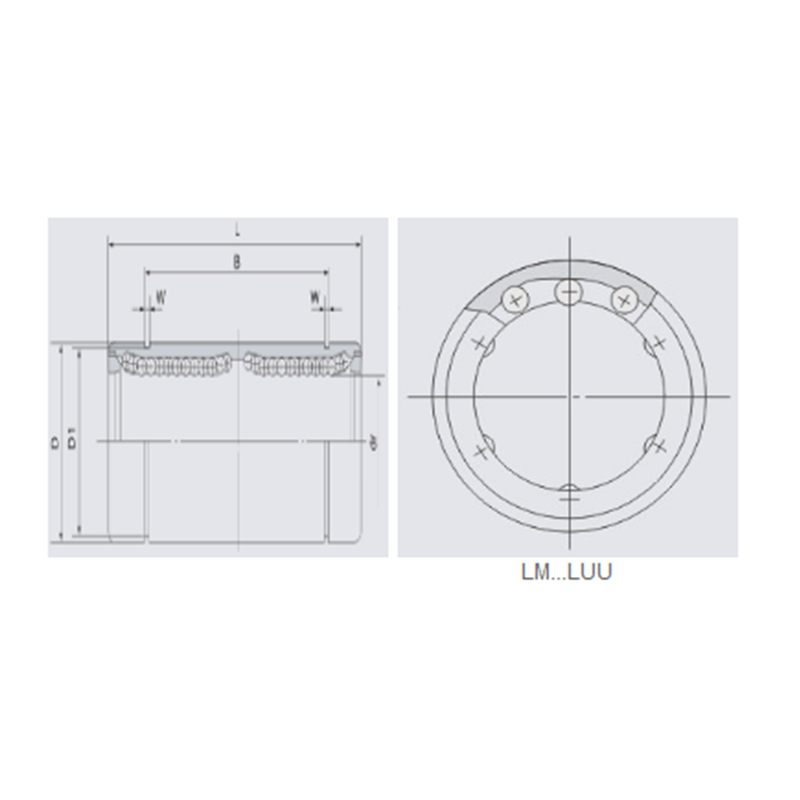

| رقم المحمل | قطر رمح الاسمي | د | الأبعاد الرئيسية والتسامح | الانحراف | تصنيف الحمل الأساسي (كيلو نيوتن) | الوزن (كجم) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| بورصة لندن للمعادن…لو | دائرة الكرة | مم | مم | التسامح | د مم | التسامح(μm) | ل مم | التسامح(μm) | ب مم | التسامح(μm) | ث (مم) | D1 (مم) | ديناميكي | ثابت | ||
| LME8LUU | 4 | 8 | 8 | -9 | 16 | 0/-9 | 46 | 0/-300 | 33 | 0/-300 | 1.1 | 15.2 | 15 | 421 | 804 | 40 |
| LME12LUU | 4 | 12 | 12 | -9 | 22 | 0/-11 | 61 | 0/-300 | 45.8 | 0/-300 | 1.3 | 21 | 15 | 813 | 1570 | 80 |
| LME16LUU | 5 | 16 | 16 | -11 | 26 | 0/-11 | 68 | 0/-300 | 49.8 | 0/-300 | 1.3 | 24.9 | 15 | 921 | 1780 | 115 |
| LME20LUU | 5 | 20 | 20 | -11 | 32 | 0/-13 | 80 | 0/-300 | 61 | 0/-300 | 1.6 | 30.5 | 17 | 1370 | 2740 | 180 |
| LME25LUU | 6 | 25 | 25 | -6.5 | 40 | 0/-13 | 112 | 0/-400 | 82 | 0/-400 | 1.85 | 38 | 17 | 1570 | 3140 | 430 |
| LME30LUU | 6 | 30 | 30 | -6.5 | 47 | 0/-13 | 123 | 0/-400 | 104.2 | 0/-400 | 1.85 | 44.5 | 17 | 2500 | 5490 | 615 |
| LME40LUU | 6 | 40 | 40 | -4 | 62 | 0/-15 | 151 | 0/-400 | 121.2 | 0/-400 | 2.15 | 59 | 20 | 3430 | 840 | 1400 |
| LME50LUU | 6 | 50 | 50 | -4 | 75 | 0/-15 | 192 | 0/-400 | 155.2 | 0/-400 | 2.65 | 72 | 20 | 680 | 15900 | 2320 |
| LME60LUU | 6 | 60 | 60 | -4 | 90 | 0/-20 | 209 | 0/-400 | 170 | 0/-400 | 3.15 | 86.5 | 25 | 7550 | 200 | 3920 |
