تعد محامل الكرة المصغرة من سلسلة شفة موسعة مكونًا ميكانيكيًا يستخدم على نطاق واسع في المعدات الدقيقة ، مع أداء دوران فعال وقدرة حمل على الحمل الممتازة. يتكون هذا النوع من المحمل عادة من حلقة داخلية ، وحلقة خارجية ، وعناصر متداولة (الكرات) وقفص. تحتوي الحلقة الخارجية على تصميم شفة لتسهيل التثبيت وضمان استقرار المحمل أثناء العملية. نظرًا لحجمها المدمج ، يستخدم هذا النوع من محمل الكرة المصغرة بشكل شائع في المعدات الإلكترونية والنماذج والسيارات والآلات الصغيرة الأخرى. تم تصميم السلسلة الموسعة لتوفير تصلب وقوة أكبر في مساحة مضغوطة للتطبيقات عالية السرعة وذات الدقة العالية. بالإضافة إلى ذلك ، فإن المواد عالية الجودة ومواد التشحيم تقلل من الاحتكاك وتطيل عمر الخدمة. يجب على المستخدمين الانتباه إلى الحجم وسعة التحميل وسرعة المحمل عند الاختيار لتلبية احتياجات التطبيق المحددة.
مواصفات المنتج

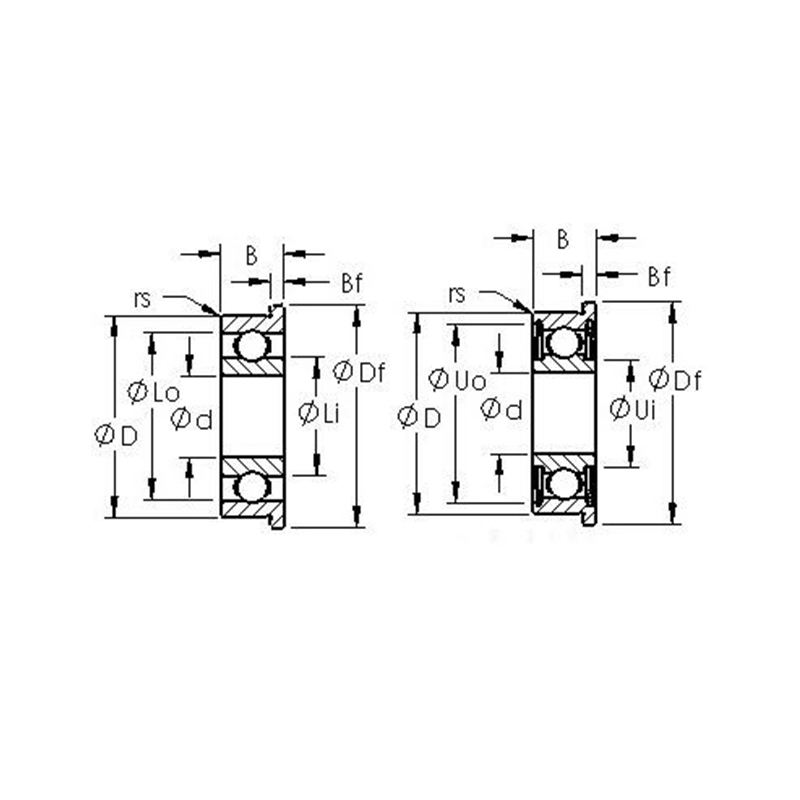

| النوع المرجعي | قطر التجويف | م | شفة | تحمل مفتوح | تحمل محمي | ||||||
| ص (دقيقة) | م | العرض الخارجي | العرض الداخلي | عرض شفة | النوع المرجعي | العرض الخارجي | العرض الداخلي | عرض شفة | |||
| frw0zz | 1.191 | 3.967 | 5.156 | 0.1 | 1.588 | 2.38 | 0.33 | FRW0 | 2.38 | 3.175 | |
| frw1zz | 1.397 | 4.763 | 5.944 | 0.1 | 1.984 | 2.779 | 0.584 | FRW1 | 2.779 | 3.571 | 0.787 |
| FRW1-4ZZ | 1.984 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW1-4 | 3.571 | 4.366 | 0.787 |
| FRW133ZZ | 2.38 | 4.763 | 5.944 | 0.1 | 1.588 | 2.38 | 0.457 | FRW133 | 2.38 | 3.175 | 0.787 |
| FRW1-5ZZ | 2.38 | 7.938 | 9.119 | 0.15 | 2.779 | 3.571 | 0.584 | FRW1-5 | 3.571 | 4.366 | 0.787 |
| FRW144ZZ | 3.175 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW144 | 2.779 | 3.571 | 0.787 |
| FRW2-5ZZ | 3.175 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW2-5 | 3.571 | 4.366 | 0.787 |
| FRW2-6ZZ | 3.175 | 9.525 | 10.719 | 0.15 | 2.779 | 3.571 | 0.584 | FRW2-6 | 3.571 | 4.366 | 0.787 |
| frw2zz | 3.175 | 9.525 | 11.176 | 0.3 | 3.967 | 4.763 | 0.762 | FRW2 | 3.967 | 4.763 | 0.762 |
| FRW155ZZ | 3.967 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW155 | 3.175 | 3.967 | 0.914 |
| FRW156ZZ | 4.763 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW156 | 3.175 | 3.967 | 0.914 |
| FRW166ZZ | 4.763 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW166 | 3.175 | 3.967 | 0.787 |
| frw3zz | 4.763 | 12.7 | 14.351 | 0.3 | 3.967 | 4.763 | 1.067 | FRW3 | 4.978 | 5.773 | 1.067 |
| FRW168ZZ | 6.35 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW168 | 3.175 | 3.967 | 0.889 |
| FRW188ZZ | 6.35 | 12.7 | 13.894 | 0.15 | 3.175 | 3.967 | 0.584 | FRW188 | 4.763 | 5.558 | 1.143 |
| frw4zz | 6.35 | 15.875 | 17.526 | 0.3 | 4.978 | 5.773 | 1.067 | FRW4 | 4.978 | 5.773 | 1.067 |
| FRW1810 ZZ | 7.938 | 12.7 | 13.894 | 0.15 | 3.967 | 4.763 | 0.33 | FRW1810 | 3.967 | 4.763 | 0.33 |
