محامل إدراج سلسلة NA عبارة عن محامل دوارة مصممة لتبسيط التركيب والصيانة. وهي تتكون عادة من حلقة داخلية وحلقة خارجية وعناصر متدحرجة. يمكن تثبيت الحلقة الداخلية مباشرة على العمود، بينما يتم تثبيت الحلقة الخارجية عادةً على الغلاف أو الدعامة. تتمتع محامل سلسلة NA بمقاومة تآكل جيدة وقدرة تحمل جيدة وتستخدم على نطاق واسع في المعدات الصناعية والآلات الزراعية والأدوات الكهربائية وغيرها من المجالات. تصميمها يسمح بالتشغيل بدرجة معينة من إزاحة المحور وتغييرات الزاوية، مما يجعلها قابلة للتكيف بشكل كبير. توفر هذه السلسلة من المحامل أيضًا مجموعة متنوعة من خيارات الختم ومقاومة الغبار لتحسين أدائها في البيئات القاسية. إن خصائص محامل الإدخال من سلسلة NA تجعلها خيارًا فعالاً وموثوقًا لتلبية مجموعة متنوعة من احتياجات التطبيقات وتقليل تكاليف صيانة المعدات.
تم تصميم محمل الكرات المصنوع من الفولاذ المقاوم للصدأ من سلسلة NA من أجل أوضاع النقل والقيادة التي تمر بالتنظيف المنتظم أو ملامسة الرطوبة أو التعرض للمواد الكيميائية الخفيفة. تحتوي الحشوة على حلقات وكرات من الفولاذ المقاوم للصدأ مع طوق قفل غريب الأطوار، والذي يمسك العمود دون الحاجة إلى أكتاف مُصنعة. تحمل الحلقة الخارجية شكلاً كرويًا بحيث تستقر الوحدة في أغلفة مقعرة قياسية وتتحمل قدرًا صغيرًا من انحراف العمود. يستخدم كلا الجانبين أختام مطاطية ملامسة، ويتم تعبئة التجويف بالشحم الغذائي قبل الشحن. تغطي أقطار التجويف من 12 مم إلى 50 مم، والأقطار الخارجية من 32 مم إلى 100 مم، والعرض من 12 مم إلى 32 مم. تبقى درجة حرارة الخدمة بين -20 درجة مئوية و110 درجة مئوية. يتم تحديد السلسلة بشكل أساسي في معالجة الأغذية وتعبئة المشروبات وخطوط التعبئة والتغليف والمعدات الصيدلانية حيث تكون مقاومة التآكل من متطلبات الشراء.
يدور الطوق اللامركزي على الحلقة الداخلية لتثبيت العمود حول محيطه بالكامل، مما ينشر قوة القبضة بشكل متساوٍ أكثر من البراغي المثبتة بنقطة التلامس. وهذا يقلل من خطر وضع علامات على العمود ويسمح بالإزالة دون تسجيل سطح العمود.
نعم. يتطابق المحيط الخارجي الكروي مع تجاويف الإسكان المقعرة القياسية، وبالتالي فإن الحشو يناسب كتلة الوسادة المتوافقة والوحدات ذات الحواف. تحقق من قطر تجويف السكن مقابل القطر الخارجي للإدراج قبل التجميع.
يتم تعبئة كل وحدة بشحم H1 الغذائي قبل الختم. يتم ضبط حجم التعبئة على حجم المحمل، لذلك لا حاجة إلى تزييت إضافي قبل التثبيت على جانب الخط.
تستخدم الحلقات والكرات درجة تحمل مقاومة للصدأ تم اختيارها للخدمة الرطبة والتآكل الخفيف. يتم إدراج الدرجة الدقيقة في شهادة المواد المرفقة مع كل شحنة.
مواصفات المنتج

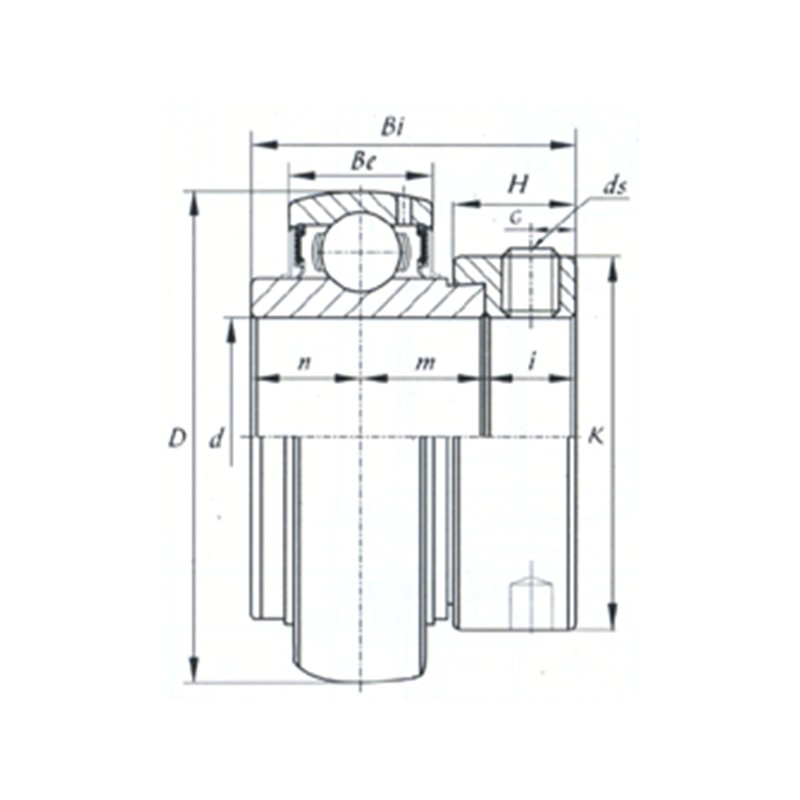

| تحمل رقم | d | الأبعاد (مم) | تصنيف الحمل الأساسي (كيلو نيوتن) | ||||||||||
| (مم) | (في.) | D | كن | ثنائية | ب1 | n | K | H | G | س | ديناميكي | ثابت | |
| NA203 | 17 | 40 | 14 | 37.3 | 27.8 | 13.9 | 28.6 | 13.5 | 5 | M6x1 | 900 | 500 | |
| NA203-11 | 17.463 | 11/16 | 40 | 14 | 37.3 | 27.8 | 13.9 | 28.6 | 13.5 | 5 | 1/4-28UNF | 900 | 500 |
| NA204-12 | 19.05 | 3/4 | 47 | 17 | 43.7 | 34.2 | 17.1 | 33.3 | 13.5 | 5 | 1/4-28UNF | 1250 | 650 |
| NA204 | 20 | 47 | 17 | 43.7 | 34.2 | 17.1 | 33.3 | 13.5 | 5 | M6x1 | 1250 | 650 | |
| NA205-14 | 22.225 | 7/8 | 52 | 17 | 44.4 | 35 | 17.5 | 38.1 | 13.5 | 5 | 1/4-28UNF | 1400 | 750 |
| NA205-15 | 23.813 | 15/16 | 52 | 17 | 44.4 | 35 | 17.5 | 38.1 | 13.5 | 5 | 1/4-28UNF | 1400 | 750 |
| NA205 | 25 | 52 | 17 | 44.4 | 35 | 17.5 | 38.1 | 13.5 | 5 | M6x1 | 1400 | 750 | |
| NA205-16 | 25.4 | 1 | 52 | 17 | 44.4 | 35 | 17.5 | 38.1 | 13.5 | 5 | 1/4-28UNF | 1400 | 750 |
| NA206-18 | 28.575 | 11/8 | 62 | 19 | 48.4 | 36.6 | 18.3 | 44.5 | 15.9 | 6 | 5/16-24UNF | 1900 | 1100 |
| NA206 | 30 | 62 | 19 | 48.4 | 36.6 | 18.3 | 44.5 | 15.9 | 6 | M8x1 | 1900 | 1100 | |
| NA206-19 | 30.163 | 13/16 | 62 | 19 | 48.4 | 36.6 | 18.3 | 44.5 | 15.9 | 6 | 5/16-24UNF | 1900 | 1100 |
| NA206-20 | 31.75 | 11/4 | 62 | 19 | 48.4 | 36.6 | 18.3 | 44.5 | 15.9 | 6 | 5/16-24UNF | 1900 | 1100 |
| NA207-20 | 31.75 | 11/4 | 72 | 20 | 51.1 | 37.6 | 18.8 | 55.6 | 17.5 | 6.5 | 5/16-24UNF | 2550 | 1500 |
| NA207-22 | 34.925 | 13/8 | 72 | 20 | 51.1 | 37.6 | 18.8 | 55.6 | 17.5 | 6.5 | 5/16-24UNF | 2550 | 1500 |
| NA207 | 35 | 72 | 20 | 51.1 | 37.6 | 18.8 | 55.6 | 17.5 | 6.5 | M8x1 | 2550 | 1500 | |
| NA207-23 | 36.513 | 17/6 | 72 | 20 | 51.1 | 37.6 | 18.8 | 55.6 | 17.5 | 6.5 | 5/16-24UNF | 2550 | 1500 |
| NA208-24 | 38.1 | 11/2 | 80 | 21 | 56.3 | 42.8 | 21.4 | 60.3 | 18.3 | 6.5 | 5/16-24UNF | 2950 | 1800 |
| NA208-25 | 39.688 | 19/16 | 80 | 21 | 56.3 | 42.8 | 21.4 | 60.3 | 18.3 | 6.5 | 5/16-24UNF | 2950 | 1800 |
| NA208 | 40 | 80 | 21 | 56.3 | 42.8 | 21.4 | 60.3 | 18.3 | 6.5 | M8x1 | 2950 | 1800 | |
| NA209-26 | 41.275 | 15/8 | 85 | 22 | 56.3 | 42.8 | 21.4 | 63.5 | 18.3 | 6.5 | 5/16-24UNF | 3180 | 2050 |
| NA209-27 | 42.863 | 111/16 | 85 | 22 | 56.3 | 42.8 | 21.4 | 63.5 | 18.3 | 6.5 | 5/16-24UNF | 3180 | 2050 |
| NA209-28 | 44.45 | 13/4 | 85 | 22 | 56.3 | 42.8 | 21.4 | 63.5 | 18.3 | 6.5 | 5/16-24UNF | 3180 | 2050 |
| NA209 | 45 | 85 | 22 | 56.3 | 42.8 | 21.4 | 63.5 | 18.3 | 6.5 | M8x1 | 3180 | 2050 | |
| NA210-31 | 49.213 | 1 15/16 | 90 | 24 | 62.7 | 49.2 | 24.6 | 69.9 | 18.3 | 6.5 | 5/16-24UNF | 3500 | 2300 |
| NA210 | 50 | 90 | 24 | 62.7 | 49.2 | 24.6 | 69.9 | 18.3 | 6.5 | M8x1 | 3500 | 2300 | |
| NA210-32 | 50.8 | 2 | 90 | 24 | 62.7 | 49.2 | 24.6 | 69.9 | 18.3 | 6.5 | 5/16-24UNF | 3500 | 2300 |
| NA211-32 | 50.8 | 2 | 100 | 25 | 71.4 | 55.6 | 27.8 | 76.2 | 20.7 | 8 | 3/8-24صندوق الأمم المتحدة | 4350 | 2900 |
| NA211 | 55 | 100 | 25 | 71.4 | 55.6 | 27.8 | 76.2 | 20.7 | 8 | M10x1.25 | 4350 | 2900 | |
| NA211-35 | 55.563 | 23/16 | 100 | 25 | 71.4 | 55.6 | 27.8 | 76.2 | 20.7 | 8 | 3/8-24صندوق الأمم المتحدة | 4350 | 2900 |
| NA212-36 | 57.15 | 21/4 | 110 | 27 | 77.8 | 62 | 31 | 84.2 | 22.3 | 8 | 3/8-24صندوق الأمم المتحدة | 4750 | 3250 |
| NA212 | 60 | 110 | 27 | 77.8 | 62 | 31 | 84.2 | 22.3 | 8 | M10x1.25 | 4750 | 3250 | |
| NA212-39 | 61.913 | 27/16 | 110 | 27 | 77.8 | 62 | 31 | 84.2 | 22.3 | 8 | 3/8-24صندوق الأمم المتحدة | 4750 | 3250 |
| NA213-40 | 63.5 | 21/2 | 120 | 28 | 85.7 | 68.6 | 34.1 | 86 | 23.5 | 8.5 | 3/8-24صندوق الأمم المتحدة | 5700 | 4000 |
| NA213 | 65 | 120 | 28 | 85.7 | 68.6 | 34.1 | 86 | 23.5 | 8.5 | M10x1.25 | 5700 | 4000 | |
| NA215-47 | 74.613 | 215/16 | 130 | 30 | 92.1 | 75 | 37.3 | 102 | 23.5 | 8.5 | 3/8-24صندوق الأمم المتحدة | 6600 | 4950 |
| NA215 | 75 | 130 | 30 | 92.1 | 75 | 37.3 | 102 | 23.5 | 8.5 | M10x1.25 | 6600 | 4950 | |
| NA215-48 | 76.2 | 3 | 130 | 30 | 92.1 | 75 | 37.3 | 102 | 23.5 | 8.5 | 3/8-24صندوق الأمم المتحدة | 6600 | 4950 |
