سلسلة UCFL

محامل كتلة الوسادة من سلسلة UCFL - تكوين شفة مزدوجة الترباس

تتميز سلسلة UCFL من محامل كتلة الوسادة بغلاف من الحديد الزهر وحلقة خارجية كروية على ملحق المحمل، وهي مصممة للتطبيقات التي تتطلب استيعاب المحاذاة والتركيب القوي. تشتمل سلسلة UCFL على تكوين شفة مزدوجة الترباس، مما يوفر الاستقرار وتوزيع الحمل في عامل شكل مدمج. يتم تأمين ملحق المحمل داخل الهيكل باستخدام قفل لولبي. تم تصميم هذا المنتج لتلبية المعايير الصناعية، مما يوفر حلاً موثوقًا به لأنظمة نقل الطاقة.

مميزات المنتج

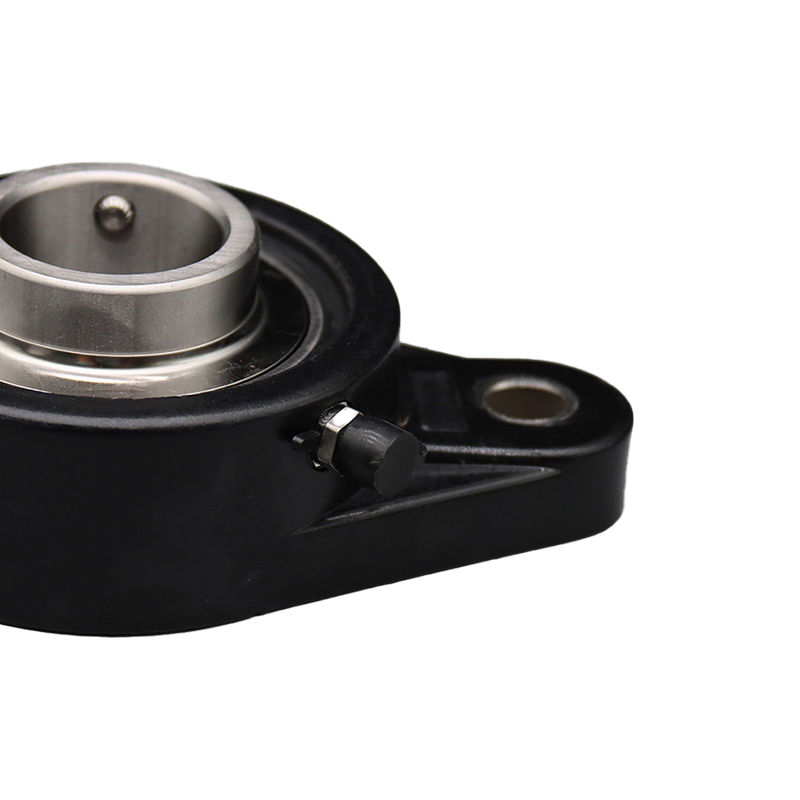

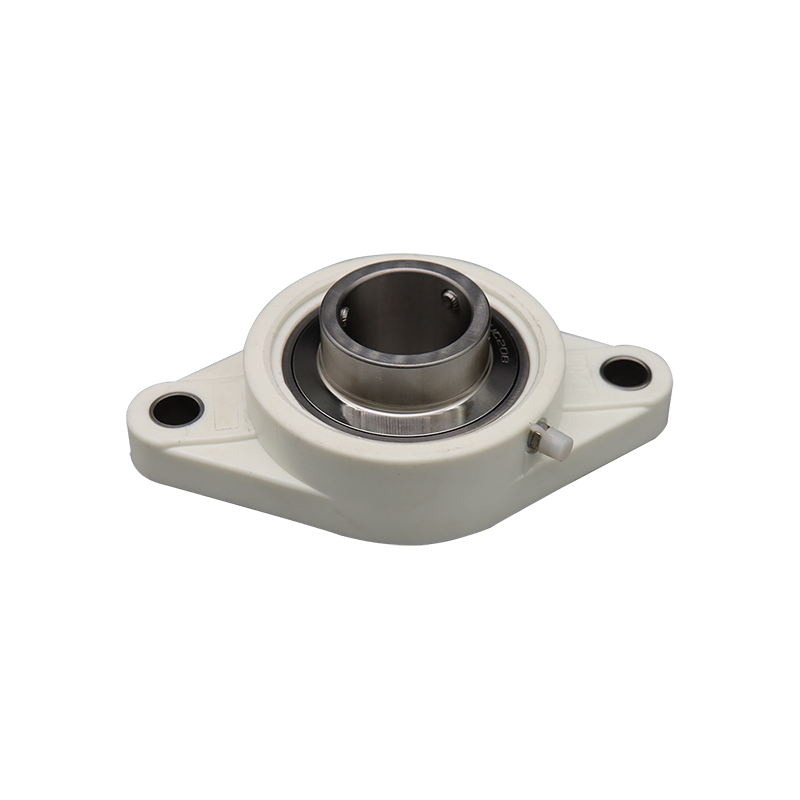

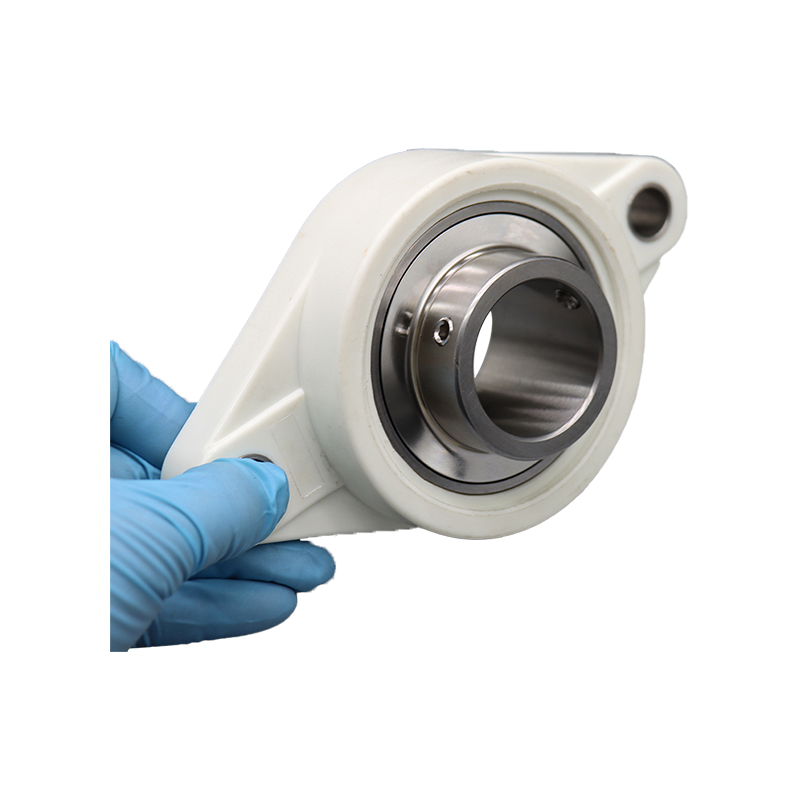

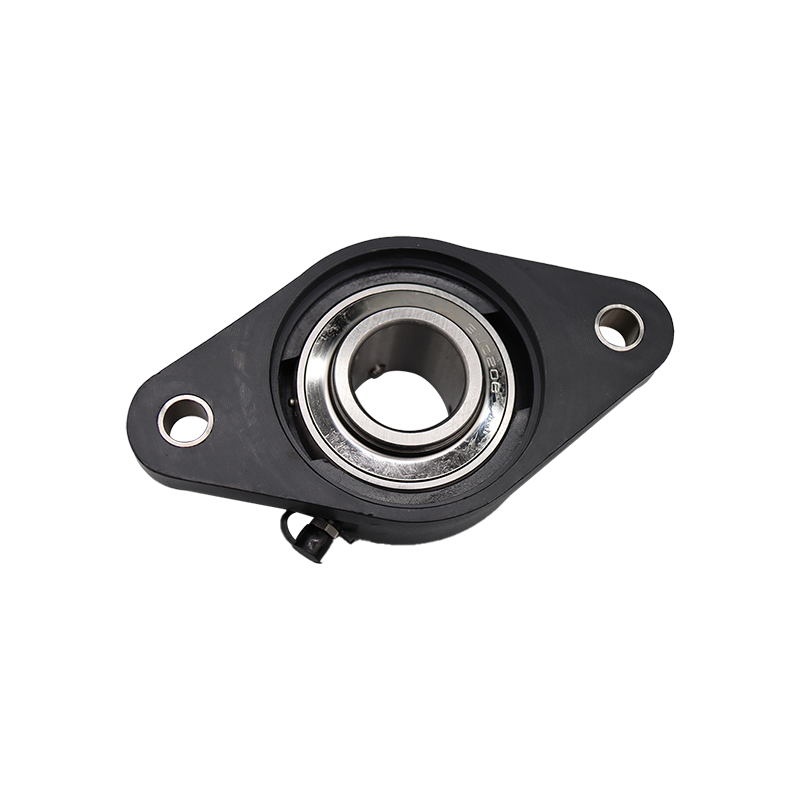

• غلاف شفة الترباس المزدوج: يتم صب غلاف UCFL من الحديد عالي الجودة، مما يوفر سلامة هيكلية ومقاومة للتشوه تحت الحمل. يسهل نمط التثبيت ثنائي البراغي التثبيت الآمن والمباشر على إطارات المعدات.
• حلقة خارجية كروية: يحتوي ملحق المحمل على قطر خارجي كروي، مما يسمح بعدم المحاذاة الأولية للعمود أثناء التثبيت. تستوعب هذه الميزة عدم محاذاة الزاوية الثابتة حتى 2° دون المساس بالأداء.
• آلية قفل SETSCREW: يتم تثبيت الحلقة الداخلية للمحمل على العمود باستخدام برغيين مثبتين بزاوية 120°. تضمن طريقة القفل هذه قبضة قوية على العمود، مما يمنع الانزلاق ويحافظ على التركيز تحت الأحمال التشغيلية.
• مشحمة ومختومة مسبقًا: يتم تشحيم كل محمل مسبقًا بشحم قياسي للاستخدام الفوري ومجهز بأختام تلامس لمنع دخول التلوث والاحتفاظ بمواد التشحيم، مما يطيل عمر الخدمة في بيئات التشغيل المختلفة.

مجالات التطبيق

يعد هذا المنتج مكونًا تقنيًا للاستخدام في الأنظمة والمعدات الميكانيكية التالية:

• أنظمة النقل ومعدات مناولة المواد.
• الآلات الزراعية، بما في ذلك أدوات الحرث والحصاد.
• خطوط التعبئة والتغليف.
• آلات تصنيع المنسوجات.
• مراوح التدفئة والتهوية وتكييف الهواء والمنافيخ الصناعية.

استفسارات المشتريات الشائعة

1. ما هو الفرق بين محامل كتلة الوسادة UCFL وUCF، ومتى يجب علي اختيار أحدهما على الآخر؟

الفرق الأساسي هو تكوين التثبيت. ال سلسلة UCFL يتميز بغلاف شفة بيضاوي الشكل مزود بمسامير ثنائية، بينما تستخدم سلسلة UCF غلاف شفة مربع مزود بأربعة مسامير. يُستخدم UCFL عادةً في التطبيقات التي تكون فيها مساحة التثبيت مقيدة أو عندما يكون النمط ثنائي الترباس كافيًا لمتطلبات الحمل، كما هو الحال على الأسطح الرأسية أو إطارات الآلات. على العكس من ذلك، توفر سلسلة UCF تركيبًا أكثر استقرارًا وقدرة تحميل أعلى نظرًا لنمطها المكون من أربعة مسامير. يجب أن يعتمد الاختيار على متطلبات التحميل المحددة ومساحة التثبيت المتاحة لتصميمك. للحصول على تحليل مفصل للحمل، يمكن لفريق الدعم الفني لدينا المساعدة في اختيار السلسلة المناسبة وحجم المحمل.

2. كيف يمكنني تحديد حجم المحمل الصحيح لعمودي ومنع الفشل المبكر بسبب عدم المحاذاة أو الاهتزاز؟

يعد اختيار حجم المحمل الصحيح، وتحديدًا قطر التجويف (ID)، أمرًا بالغ الأهمية لضمان الملاءمة المناسبة للعمود. وهذا يمنع المشكلات الشائعة مثل زحف المحمل أو تلف العمود. يتم التخفيف من الفشل المبكر الناتج عن سوء المحاذاة من خلال الحلقة الخارجية الكروية لمحمل UCFL، والتي تستوعب سوء المحاذاة الثابتة الأولية البسيطة. ومع ذلك، فإن عدم المحاذاة الديناميكية المفرطة أو الاهتزاز بما يتجاوز القدرة التصميمية للمحمل يمكن أن يؤدي إلى تقليل عمر الخدمة. ولمنع ذلك، احسب الحمل الفعلي للتطبيق وسرعة التشغيل ودرجة الحرارة. يجب عليك أيضًا التأكد من أن تسامح العمود وثقب الغلاف يقعان ضمن الحدود المحددة. بالنسبة للتطبيقات المعقدة أو للتحقق من صحة حساباتك، راجع جداول تصنيف حمل المحمل أو اطلب استشارة أحد مهندسي التطبيقات لدينا.
