سلسلة UCT

ال UCT سلسلة وسادة كتلة الكرات ، والتي يشار إليها غالبًا باسم محامل وحدة السحب، تتكون من آلة دقيقة نوع يو سي تي غلاف من الحديد الزهر ومحمل من الفولاذ الكرومي GCR15 بقطر خارجي كروي. تم تصميم هذا التكوين المحدد لتسهيل ضبط التوتر ومحاذاة العمود داخل الأنظمة الميكانيكية. يتميز الهيكل بفتحة منزلقة على جوانبه، مما يسمح للوحدة بأكملها بالتحرك على طول الإطار أو السكة. يستخدم هذا التصميم بشكل أساسي للحفاظ على شد الحزام أو ضبط المسافة المركزية للأعمدة الدوارة في أنظمة النقل وتجميعات نقل الطاقة.

إرسال استفسار

سلسلة UCT · الشد · المحاذاة الذاتية · تصميم الشرائح

سلسلة UCT إطار وحدة الشد مع إدراج المحمل

تعديل شريحة الإطار الحلقة الخارجية كروية حلمة الشحوم مجهزة

القدرة على الشد الهيكلي

يسمح التصميم المتكامل لشريحة الإطار بالتعديل الخطي، مما يضمن ثبات الحزام أو شد السلسلة دون الحاجة إلى تفكيك النظام بالكامل.

هندسة المحاذاة الذاتية

يتميز محمل الإدخال الداخلي من سلسلة UC بحلقة خارجية كروية تتوافق مع التجويف المقعر للمبيت، مما يعوض عن اختلالات العمود البسيطة أو عدم الدقة في التركيب.

إدارة الأحمال الديناميكية

تم تصنيع السباقات والكرات الداخلية باستخدام الفولاذ عالي الكربون المحمل بالكروم، وتوفر توزيعًا ثابتًا للحمل في ظل سرعات دوران متفاوتة.

كفاءة الختم والتشحيم

مزودة بحلمة شحم قياسية ونظام إغلاق متعدد الشفاه، تمنع الوحدة دخول الغبار والرطوبة مع الاحتفاظ بمواد التشحيم لفترات خدمة ممتدة.

الخصائص التقنية

مواد الإسكان الحديد الزهر/الصلب المختوم

تحمل نوع الإدخال سلسلة UC (ضبط قفل المسمار)

نطاق قطر رمح 12 ملم إلى 50 ملم

سفر التكيف 25 ملم إلى 60 ملم

نظام الختم ختم شعر متعدد الشفاه

تركيب التشحيم حلمة الشحوم القياسية M6 / M8

سيناريوهات التطبيقات الصناعية الشائعة

أنظمة شد الناقل

يستخدم في نهاية ناقلات الحزام لضبط امتداد الحزام ومنع الانزلاق أثناء نقل المواد.

الآلات الزراعية

يُستخدم في الحصادات ومصاعد الحبوب حيث يجب معايرة موضع العمود ليناسب أنواع المحاصيل المختلفة.

خطوط النسيج والتغليف

مدمج في الآلات التي تتطلب تتبعًا دقيقًا للأحزمة والسلاسل في بيئات الإنتاج عالية السرعة.

المراوح والمنافخ الصناعية

يسهل محاذاة مجموعات المحركات التي تعمل بالحزام لتقليل الاهتزاز وفقدان الطاقة.

أنا

أناnstallation and Maintenance Protocol

التحقق من المحاذاة تأكد من أن المسارات المنزلقة متوازية وخالية من الحطام قبل تركيب مبيت UCT لمنع الربط أثناء التعديل.

معايرة عزم الدوران يجب ربط براغي التثبيت بقيم عزم الدوران المحددة لمنع انزلاق العمود دون التسبب في تشوه الحلقة الداخلية.

تردد التشحيم في ظل درجات حرارة التشغيل القياسية (-20 درجة مئوية إلى 100 درجة مئوية)، يجب تجديد الشحوم بناءً على ساعات التشغيل ومستويات الغبار البيئي.

شروط التخزين يجب تخزين الوحدات في بيئة جافة يمكن التحكم بدرجة حرارتها داخل عبواتها الأصلية المضادة للصدأ لمنع التآكل الجوي لأسطح المحامل.

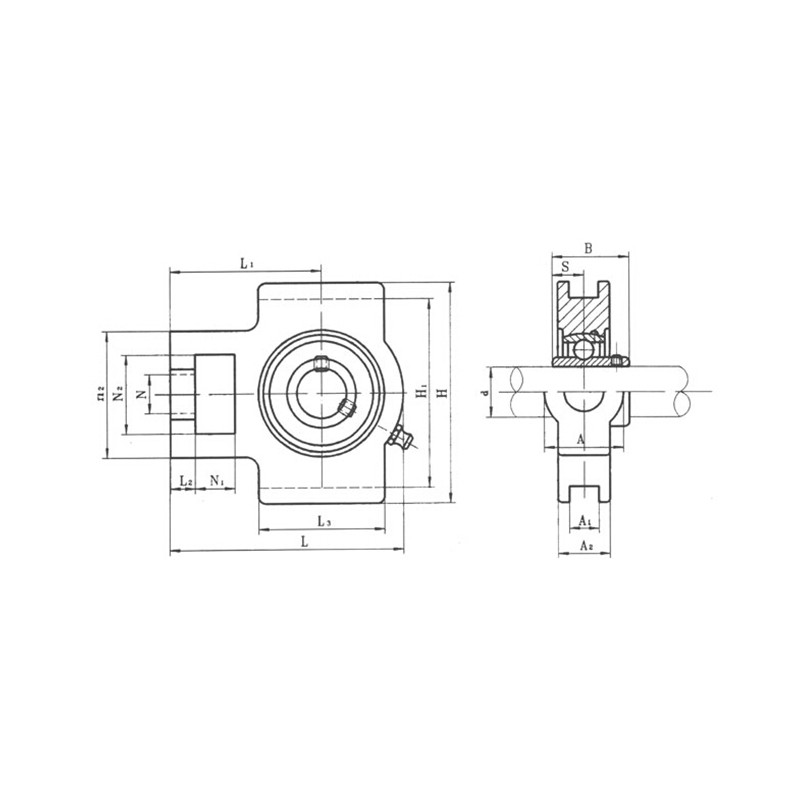

نموذج	الحجم (مم)																نوع المحمل	نوع المنزل	الوزن (مع المقعد)
نموذج	د	ن1	ل2	ح2	ن2	ن	L3	أ1	H1	H	L	أ2	أ	L1	ب	س	نوع المحمل	نوع المنزل	(كجم)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
