ال 1200 سلسلة محاذاة الكرة المحاذاة هو محمل عالي الأداء يستخدم على نطاق واسع في المعدات الميكانيكية المختلفة. يستخدم بشكل أساسي لأحمال شعاعي وأحمال محورية صغيرة. تصميمه الفريد له حلقتان داخليتان وخاتم خارجي واحد. الحلقة الخارجية كروية في الشكل ، مما يسمح للمحمل بالتحالف ذاتيًا داخل نطاق زاوية معين ، وبالتالي تعويض فعلي لأخطاء التثبيت أو الانحناء العمود. هذه الميزة المحاذاة ذاتية تحسن إلى حد كبير حياة الخدمة وموثوقية المحامل. مصنوعة محامل 1200 سلسلة من الصلب عالي الجودة ، والحلقات الداخلية والخارجية مصنوعة من الدقة لضمان دقة الجري الجيدة واحتكاك منخفض. عادة ما تستخدم في المحركات والمضخات والمراوح وغيرها من المعدات ، وهي مناسبة لبيئات العمل عالية السرعة والضوء المنخفض. نظرًا لهيكلها البسيط وسهولة الصيانة ، تحظى 1200 من محاور الكرات المحاذاة ذاتية Series بشعبية كبيرة في الحقول الصناعية.
ال 1200 سلسلة محاذاة الكرة المحاذاة تم تصميمه لتوفير أداء استثنائي في التطبيقات مع اختلال أو انحراف العمود. تصميم الكرة المزدوج في الصفوف المزدوجة والمرض الخارجي الكروي التعويض عن اختلال الزاوي ، ويقلل من التوتر وارتداء. مثالية للآلات الصناعية الشاقة وأنظمة السيارات والعمليات عالية السرعة ، تضمن محاملنا الموثوقية حتى في أكثر الظروف تطلبًا.
1. القدرة على التحالف الذاتي
± 3 ° تعويض الزاوية: يقوم تلقائيًا بتصحيح انحراف التثبيت بين العمود وثقب المقعد ، مما يقلل من الاحتكاك الإضافي والارتداء الناجم عن الخطأ المتمركز.
تقليل تكاليف الصيانة: تمديد عمر المعدات وتجنب استبدال المحمل المتكرر.
2. سعة تحميل ممتازة
تصميم الكرة المزدوج: يوزع الحمل بالتساوي ، ويقاوم القوى الشعاعية العليا والقوى المحورية المعتدلة.
الأداء الديناميكي الأمثل: مناسب للتناوب عالي السرعة (أقصى سرعة تصل إلى 10000 دورة في الدقيقة).
3. المتانة والموثوقية
معالجة حرارية خاصة عالية الجودة: صلابة تصل إلى HRC 60-64 ، زادت عمر التعب بنسبة 30 ٪.
خيارات مكافحة التآكل: مادة أو غطاء من الفولاذ المقاوم للصدأ الاختياري (RS/2RS) ، مناسبة للبيئات الرطبة أو المسببة للتآكل.
4. احتكاك منخفض وتوفير الطاقة
عملية سباق Raceway الطحن الفائق: خشونة السطح ≤0.1μm ، انخفض معامل الاحتكاك بنسبة 15 ٪ ، مما يقلل من استهلاك الطاقة.
5. توافق واسع
نطاق الحجم القياسي: القطر الداخلي من 10 مم - 120 مم ، تمشيا مع ISO 15: 2017 القياسي ، سهل الاستبدال.
مراقبة جودة صارمة: تم اختبار 100 ٪ المصنع ، بما في ذلك اختبارات الاهتزاز والضوضاء والحياة.
خدمة مخصصة: الأحجام غير القياسية أو الطلاء الخاص أو مواد التشحيم (مثل الشحوم ذات الدرجة الغذائية) متوفرة.
التسليم السريع: النماذج العادية في الأسهم الكافية ودعم الخدمات اللوجستية العالمية.
المحرك: يستخدم لدعم عمود المحرك لتقليل الاهتزاز والضوضاء.
المضخات والضواغط: مناسبة لأنظمة مضخة وضاغط عالية السرعة وعالية التحميل.
المعدات المعدنية: تستخدم للمعدات ذات الدقة العالية مثل المطاحن المتداول والسحق.
الكيميائية والبترول: مناسبة لدرجة الحرارة العالية والضغط العالي والبيئات المسببة للتآكل.
السيارات والدراجات النارية: تستخدم للمكونات الرئيسية مثل علب التروس وأعمدة القيادة.
الآلات العامة: تستخدم على نطاق واسع في مختلف المعدات الصناعية ، مثل أحزمة النقل ، الخلاطات ، المشجعين ، إلخ.

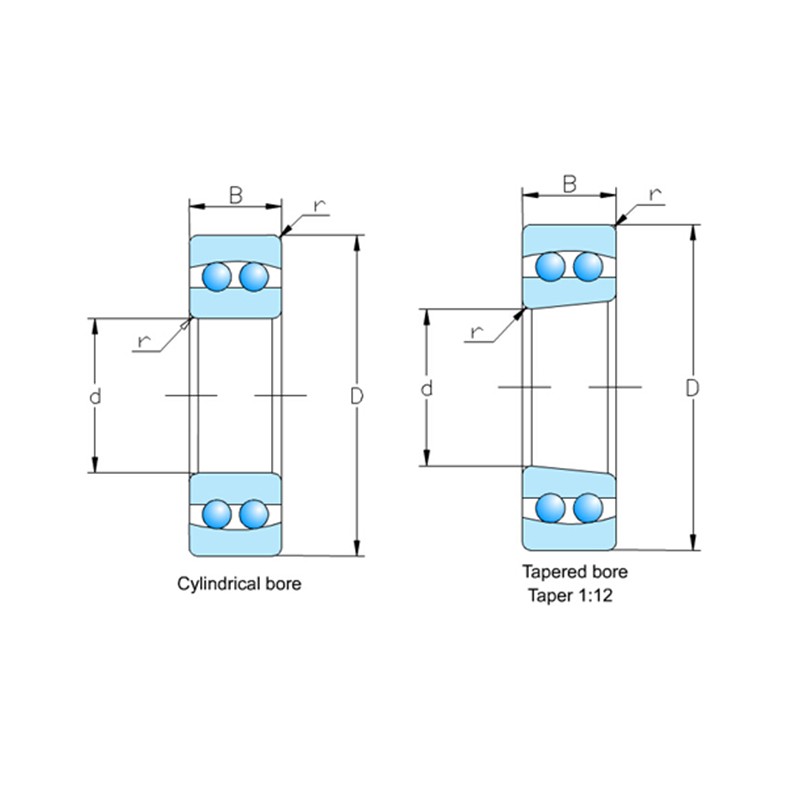

مواصفات المنتج
| الحمل | البعد （مم） | تصنيفات الحمل الأساسية (KN) | تصنيفات السرعة (RPM) | وزن | |||||
|---|---|---|---|---|---|---|---|---|---|
| د | د | ب | روبية دقيقة | كر | كور | شحم | زيت | (كجم) | |
| 1200 | 10 | 30 | 9 | 0.6 | 5.5 | 1.19 | 21000 | 24000 | 0.033 |
| 1201 | 12 | 32 | 10 | 0.6 | 5.6 | 1.27 | 18000 | 22000 | 0.04 |
| 1202 | 15 | 35 | 11 | 0.6 | 7.45 | 1.75 | 16000 | 19000 | 0.049 |
| 1203 | 17 | 40 | 12 | 0.6 | 7.9 | 2.01 | 14000 | 17000 | 0.072 |
| 1204 | 20 | 47 | 14 | 1 | 9.9 | 2.61 | 13000 | 15000 | 0.116 |
| 1204k | 20 | 47 | 14 | 1 | 9.9 | 2.61 | 13000 | 15000 | 0.114 |
| 1205 | 25 | 52 | 15 | 1 | 12.1 | 3.3 | 11000 | 13000 | 0.138 |
| 1205k | 25 | 52 | 15 | 1 | 12.1 | 3.3 | 11000 | 13000 | 0.135 |
| 1206 | 30 | 62 | 16 | 1 | 15.6 | 4.65 | 9200 | 11000 | 0.217 |
| 1206K | 30 | 62 | 16 | 1 | 15.6 | 4.65 | 9200 | 11000 | 0.213 |
| 1207 | 35 | 72 | 17 | 1.1 | 15.8 | 5.1 | 8000 | 9400 | 0.317 |
| 1207k | 35 | 72 | 17 | 1.1 | 15.8 | 5.1 | 8000 | 9400 | 0.312 |
| 1208 | 40 | 80 | 18 | 1.1 | 19.3 | 6.55 | 7100 | 8400 | 0.414 |
| 1208K | 40 | 80 | 18 | 1.1 | 19.3 | 6.55 | 7100 | 8400 | 0.407 |
| 1209 | 45 | 85 | 19 | 1.1 | 21.9 | 7.35 | 6400 | 7500 | 0.457 |
| 1209k | 45 | 85 | 19 | 1.1 | 21.9 | 7.35 | 6400 | 7500 | 0.448 |
| 1210 | 50 | 90 | 20 | 1.1 | 22.7 | 8.1 | 5800 | 6800 | 0.515 |
| 1210k | 50 | 90 | 20 | 1.1 | 22.7 | 8.1 | 5800 | 6800 | 0.504 |
| 1211 | 55 | 100 | 21 | 1.5 | 26.8 | 10 | 5300 | 6200 | 0.692 |
| 1211k | 55 | 100 | 21 | 1.5 | 26.8 | 10 | 5300 | 6200 | 0.679 |
| 1212 | 60 | 110 | 22 | 1.5 | 30 | 11.5 | 4900 | 5800 | 0.879 |
| 1212k | 60 | 110 | 22 | 1.5 | 30 | 11.5 | 4900 | 5800 | 0.864 |
| 1213 | 65 | 120 | 23 | 1.5 | 31 | 12.5 | 4500 | 5300 | 1.13 |
| 1213K | 65 | 120 | 23 | 1.5 | 31 | 12.5 | 4500 | 5300 | 1.11 |
| 1214 | 70 | 125 | 24 | 1.5 | 34.5 | 13.8 | 4200 | 4900 | 1.24 |
| 1215 | 75 | 130 | 25 | 1.5 | 39 | 15.7 | 3900 | 4600 | 1.33 |
| 1215k | 75 | 130 | 25 | 1.5 | 39 | 15.7 | 3900 | 4600 | 1.31 |
| 1216 | 80 | 140 | 26 | 2 | 40 | 17 | 3700 | 4300 | 1.65 |
| 1216K | 80 | 140 | 26 | 2 | 40 | 17 | 3700 | 4300 | 1.62 |
| 1217 | 85 | 150 | 28 | 2 | 49 | 20.8 | 3500 | 4100 | 2.06 |
| 1217k | 85 | 150 | 28 | 2 | 49 | 20.8 | 3500 | 4100 | 2.03 |
| 1218 | 90 | 160 | 30 | 2 | 57 | 23.5 | 3300 | 3800 | 2.51 |
| 1218K | 90 | 160 | 30 | 2 | 57 | 23.5 | 3300 | 3800 | 2.47 |
| 1219 | 95 | 170 | 32 | 2.1 | 64 | 27.1 | 3100 | 3600 | 3.1 |
| 1219K | 95 | 170 | 32 | 2.1 | 64 | 27.1 | 3100 | 3600 | 3.05 |
| 1220 | 100 | 180 | 34 | 2.1 | 69 | 29.7 | 2900 | 3400 | 3.7 |
| 1220 كيلو | 100 | 180 | 34 | 2.1 | 69 | 29.7 | 2900 | 3400 | 3.64 |
| 1221 | 105 | 190 | 36 | 2.1 | 74.5 | 32.5 | 2800 | 3300 | 4.34 |
| 1222 | 110 | 200 | 38 | 2.1 | 80.5 | 35.5 | 2600 | 3100 | 5.15 |
| 1222K | 110 | 200 | 38 | 2.1 | 80.5 | 35.5 | 2600 | 3100 | 5.07 |
