GE...LO المحامل الكروية البسيطة هي محامل عالية الأداء تستخدم على نطاق واسع في مجالات الهندسة الميكانيكية والأتمتة. يمكّن تصميمها المحامل من تحمل الأحمال بأبعاد متعددة والتكيف مع بيئات العمل المعقدة. هذه السلسلة من المحامل مصنوعة من مواد عالية الجودة وتتميز بمقاومة ممتازة للتآكل ومقاومة للتآكل، مما يمكن أن يطيل عمر الخدمة بشكل فعال. بالإضافة إلى ذلك، تتمتع محامل GE...LO بخصائص التشحيم الذاتي، مما يقلل من تكاليف الصيانة ووقت التوقف عن العمل، ويحسن كفاءة تشغيل المعدات. يمكن لتصميم الاتصال الكروي الفريد من نوعه أن يتحمل الأحمال الشعاعية والمحورية الكبيرة وهو مناسب للتشغيل في ظل ظروف الاهتزاز والصدمات. يتم استخدامه على نطاق واسع في مجال الطيران وتصنيع السيارات والمعدات المعدنية وغيرها من المعدات الصناعية لتوفير دعم مستقر وموثوق لمختلف الآلات.
تم تصميم المحامل الكروية البسيطة من سلسلة GE...LO خصيصًا لتطبيقات ناقل الحركة الأوتوماتيكي حيث تعد الحركة المتأرجحة والأحمال العالية والوصول المحدود للصيانة من العوامل الحاسمة. يتميز المحمل بسطح انزلاقي مركب من الفولاذ على PTFE، ويوفر التشغيل بدون صيانة مع مقاومة تآكل ممتازة ومعاملات احتكاك منخفضة. يعوض تصميم الحلقة الداخلية الكروية الاختلال الزاوي بين العمود والإسكان، مما يقلل الضغط على مكونات ناقل الحركة المحيطة. يتم تشحيم المحمل مسبقًا بشحم خاص يظل فعالاً عبر نطاق واسع من درجات الحرارة يتراوح من -40 درجة مئوية إلى 150 درجة مئوية. تشير علامة LO إلى أن المحمل مزود بأخدود تشحيم وفتحات في الحلقة الخارجية، مما يسمح بإعادة التشحيم إذا لزم الأمر. تشمل التطبيقات الشائعة محاور محدد النقل، ومفاصل الوصلات، ونقاط تثبيت المحرك في ناقل الحركة الأوتوماتيكي الحديث.
يشير LO إلى أن المحمل مجهز بأخدود تشحيم وفتحات تشحيم في الحلقة الخارجية. يسمح هذا بإعادة التشحيم أثناء فترات الخدمة إذا كان التطبيق يتطلب دورات صيانة ممتدة أو إذا تعرض المحمل لمستويات عالية من التلوث.
في ظل ظروف التشغيل العادية مع المحاذاة والحمل المناسبين، توفر محامل GE...LO عمر خدمة يتجاوز 500000 دورة تذبذب. يوفر السطح المنزلق المركب PTFE مقاومة ممتازة للتآكل ويحافظ على احتكاك منخفض طوال العمر التشغيلي للمحمل.
نعم، يوفر السطح المنزلق المركب PTFE تشحيمًا متأصلًا، مما يجعل المحمل لا يحتاج إلى صيانة لمعظم التطبيقات. تعد ميزة LO بمثابة إمكانية اختيارية لظروف التشغيل القاسية، وليست شرطًا للخدمة العادية.
غي...لو bearings can accommodate angular misalignment up to 6 degrees between the shaft and housing. Exceeding this limit can cause edge loading and reduce bearing performance and service life.

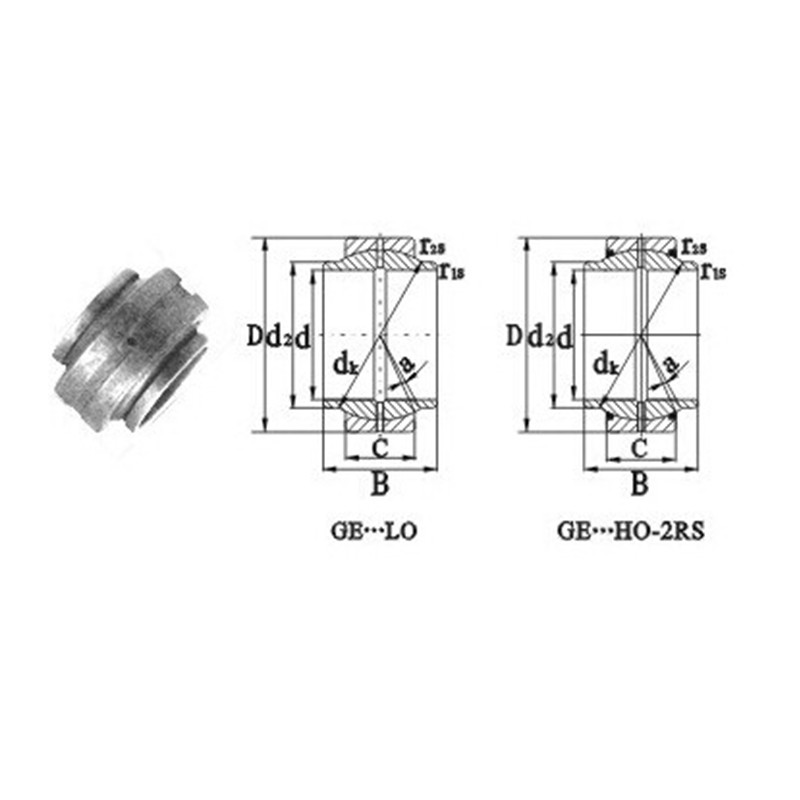

مواصفات المنتج
| التعيين | الأبعاد (مم) | أ· ≈ | تقييمات الحمل (KN) | الوزن (كجم) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | د2 دقيقة | D | B | C | dk | r1s دقيقة | r2s دقيقة | C | شركة | |||
| GE20LO | 20 | 25 | 35 | 20 | 12 | 29 | 0.3 | 0.3 | 4 | 30 | 146 | 0.07 |
| GE25LO | 25 | 30 | 42 | 25 | 16 | 35.5 | 0.6 | 0.6 | 4 | 48 | 240 | 0.12 |
| GE32LO | 32 | 38 | 52 | 32 | 18 | 44 | 0.6 | 1 | 4 | 67 | 335 | 0.2 |
| GB40LO | 40 | 46 | 62 | 40 | 22 | 53 | 0.6 | 1 | 4 | 100 | 500 | 0.34 |
| GE50LO | 50 | 57 | 75 | 50 | 28 | 66 | 0.6 | 1 | 4 | 156 | 780 | 0.56 |
| GE63LO | 63 | 71.5 | 95 | 63 | 36 | 83 | 0.1 | 1 | 4 | 255 | 1270 | 1.2 |
| GE70LO | 70 | 79 | 105 | 70 | 40 | 92 | 1 | 1 | 4 | 315 | 1560 | 1.7 |
| GE8OLO | 80 | 91 | 120 | 80 | 45 | 105 | 1 | 1 | 4 | 400 | 2000 | 2.4 |
| GE20HO-2RS | 20 | 24 | 35 | 24 | 12 | 29 | 0.2 | 0.3 | 3 | 30 | 146 | 0.057 |
| GE25HO-2RS | 25 | 29 | 42 | 29 | 16 | 35.5 | 0.2 | 0.6 | 3 | 48 | 240 | 0.1 |
| GE30HO-2RS | 30 | 34.2 | 47 | 30 | 18 | 40.7 | 0.2 | 0.6 | 3 | 62 | 310 | 0.14 |
| GE35HO-2RS | 35 | 40 | 55 | 35 | 20 | 47 | 0.3 | 1 | 3 | 80 | 400 | 0.24 |
| GE40HO-2RS | 40 | 45 | 62 | 38 | 22 | 53 | 0.3 | 1 | 3 | 100 | 500 | 0.29 |
| GE45HO-2RS | 45 | 51.5 | 68 | 40 | 25 | 60 | 0.3 | 1 | 3 | 127 | 640 | 0.43 |
| GE50HO-2RS | 50 | 56.5 | 75 | 43 | 28 | 66 | 0.3 | 1 | 3 | 156 | 780 | 0.54 |
| GE60HO-2RS | 60 | 67.7 | 90 | 54 | 36 | 80 | 0.3 | 1 | 3 | 245 | 1220 | 1.1 |
| GE70HO-2RS | 70 | 78 | 105 | 65 | 40 | 92 | 0.3 | 1 | 3 | 315 | 1560 | 1.6 |
| GE80HO-2RS | 80 | 90 | 120 | 74 | 45 | 105 | 0.3 | 1 | 3 | 400 | 2000 | 2.4 |
