جيبك...محمل كروي عادي على شكل حرف S: سعة تحميل عالية وتسامح عدم المحاذاة

جيبك...س

جيبك...محمل انزلاقي كروي S هو محمل عالي الأداء يستخدم على نطاق واسع في مختلف المعدات الميكانيكية. يتكون هذا النوع من المحامل من حلقة داخلية وحلقة خارجية وسطح انزلاقي كروي. يمكنه تحمل الأحمال المحورية والقطرية الكبيرة ويوفر دقة واستقرارًا ممتازين للحركة. تصميمه الفريد يجعل التركيب والصيانة أسهل، ويقلل بشكل فعال الاحتكاك والتآكل، ويطيل عمر الخدمة. جيبك...المحامل المنزلقة الكروية S مصنوعة من مواد عالية الجودة، ولها مقاومة جيدة للتآكل ومقاومة لدرجات الحرارة العالية، ومناسبة لظروف العمل في البيئات القاسية. بالإضافة إلى ذلك، فإن قدرتها على التمركز الذاتي تسمح للمعدات بالحفاظ على ظروف تشغيل جيدة عندما يكون هناك خلل طفيف في التوازن. يتم استخدامه على نطاق واسع في السيارات والآلات الصناعية والفضاء وغيرها من المجالات، وهو جزء مهم لتحقيق التشغيل الفعال والموثوق به.

إرسال استفسار

جيبك...محمل انزلاقي كروي S - قدرة تحميل عالية وتحمل عدم المحاذاة

مميزات المنتج

تصنيف التحميل العالي: مُصمم لدعم الأحمال الشعاعية والمحورية الكبيرة، ومناسب للتطبيقات الصناعية الثقيلة.
القدرة على المحاذاة الذاتية: يمكن للحلقة الداخلية الكروية استيعاب عدم المحاذاة الزاوية، مما يقلل من ضغوط الحافة ويطيل عمر الخدمة في التركيبات غير المثالية.
مقاومة التآكل: متوفر مع طلاءات سطحية للحماية من التآكل البيئي، ومناسب للاستخدام في البيئات الرطبة أو المعرضة للمواد الكيميائية.
تشغيل بدون صيانة: يتم تشحيم الأسطح المنزلقة بمركب PTFE، مما يلغي الحاجة إلى إعادة التشحيم بانتظام في معظم ظروف التشغيل.

وصف المنتج

GEBK...تم تصميم المحمل المنزلق الكروي S لتوفير أداء موثوق به في التطبيقات التي تتطلب دعمًا عاليًا للحمل الثابت والديناميكي مع القدرة على استيعاب عدم المحاذاة الزاوية. تم تصنيع هذا المحمل وفقًا لمعايير DIN ISO 12240-1، ويتميز بسطح تلامس منزلق مركب من الفولاذ على PTFE. الحلقة الخارجية الفولاذية مصنوعة بدقة، في حين أن الحلقة الداخلية مطلية بالكروم ومطحونة. يضمن هذا التكوين سطحًا منزلقًا منخفض الاحتكاك وعمر خدمة طويل، مما يقلل من تكاليف الصيانة التشغيلية لمصنعي الآلات ومشغلي المعدات. GEBK...يتم تحديد السلسلة S بشكل شائع في تصميمات آلات البناء والأسطوانات الهيدروليكية والمعدات الزراعية.

مجالات التطبيق

تم تصميم هذا المحمل المنزلق الكروي لتطبيقات صناعية مختلفة حيث يكون الأداء القوي والتسامح مع عدم المحاذاة أمرًا بالغ الأهمية. تشمل حالات الاستخدام الشائعة ما يلي:

وصلات الأسطوانات الهيدروليكية في معدات البناء والتعدين.
المفاصل المحورية والمفاصل في الآلات الزراعية الثقيلة.
أنظمة التعليق وآليات التوجيه في المركبات التجارية.
الأتمتة الصناعية والروبوتات للحركة الدقيقة تحت الحمل.
المكونات الإنشائية في مشاريع الهندسة المدنية مثل الجسور والسدود.

الأسئلة الشائعة - الأسئلة الشائعة حول GEBK...محامل انزلاقية كروية S

1. ما هو الفرق بين GEBK...S و GE القياسي...هل المحمل، وكيف أختار المحمل المناسب لتطبيق معين؟

الفرق الأساسي يكمن في متطلبات التشحيم والصيانة. جنرال إلكتريك القياسية...يتطلب المحمل الكروي العادي المصنوع من الفولاذ على الفولاذ إعادة تشحيم منتظمة، مما يجعله مناسبًا للتطبيقات ذات الأحمال العالية وجدول الصيانة المحدد. وعلى النقيض من ذلك، فإن GEBK...تم تصميم المحمل المركب المصنوع من الفولاذ S على مادة PTFE للتشغيل بدون صيانة. وهذا يجعله خيارًا أكثر ملاءمة للتطبيقات التي يكون فيها الوصول لإعادة التشحيم صعبًا أو مستحيلًا، أو حيث يلزم تقليل تكاليف الصيانة إلى الحد الأدنى. يعتمد الاختيار بين الاثنين على ظروف التشغيل المحددة لديك، بما في ذلك نوع الحمل والسرعة والعوامل البيئية واستراتيجية الصيانة. نوصي بإجراء مراجعة تفصيلية لمتطلبات المحامل المحددة الخاصة بك مع فريق المبيعات الفني لدينا لاختيار المنتج الأمثل.

2. كيف يعمل GEBK...يؤثر تحمل عدم محاذاة المحمل S على عمر خدمته، وما هو نطاق درجة حرارته التشغيلية؟

قدرة المحاذاة الذاتية لـ GEBK...تساعد سلسلة S على منع الفشل المبكر من خلال استيعاب عدم المحاذاة الزاوية التي يمكن أن تنشأ عن عدم دقة تجويف الغلاف أو انحراف العمود. تضمن هذه القدرة توزيع الحمل بالتساوي عبر الأسطح المنزلقة، مما يقلل بدوره من الضغط الموضعي ويطيل عمر خدمة المحمل. يتراوح نطاق درجة الحرارة التشغيلية لهذا المحمل عادةً من -50°C إلى 150°C. ومع ذلك، فإن الأداء الدقيق، وخاصة فيما يتعلق بسعة التحميل الثابتة، يمكن أن يتأثر بدرجات الحرارة القصوى. بالنسبة للتطبيقات التي تعمل عند الحدود العليا أو الدنيا لهذا النطاق، أو في بيئات ذات درجات حرارة متقلبة، من الضروري الرجوع إلى أوراق البيانات الفنية التفصيلية. يمكن لمهندسينا تقديم تحليل مجاني بناءً على درجة الحرارة المحددة وملفات تعريف الحمل الخاصة بك.

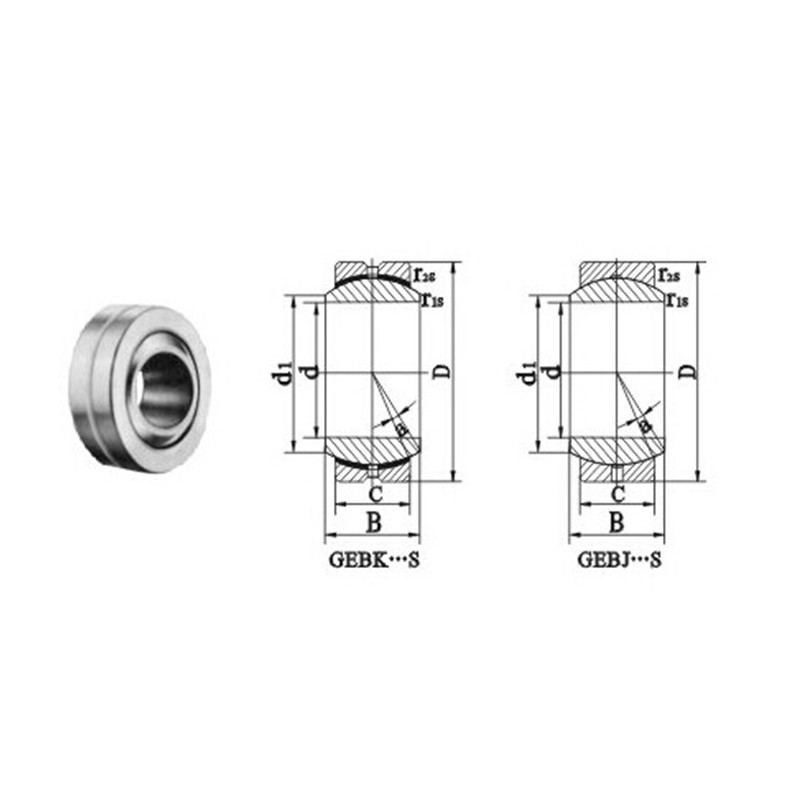

تعيين	الأبعاد (مم)							تقييمات التحميل (كيلو نيوتن)		α· ≈	الوزن (كجم)
تعيين	د	د	ب	ج	د1 min	r1s دقيقة	r2s دقيقة	ج	جO	α· ≈	الوزن (كجم)
جيبك5س	5	16	8	6	7.7	0.3	0.3	3.3	7.8	13	0.009
جيبك6س	6	18	9	6.75	9	0.3	0.3	4.3	9.8	13	0.013
جيبك8س	8	22	12	9	10.4	0.3	0.3	6.8	16	14	0.024
جيبك10س	10	26	14	10.5	12.9	0.3	0.6	10	23	14	0.039
جيبك12س	12	30	16	12	15.4	0.3	0.6	13	31	13	0.058
جي بي كيه 14 إس	14	34	19	13.5	16.9	0.3	0.6	17	40	16	0.084
جيبك16س	16	38	21	15	19.4	0.3	0.6	21	50	15	0.111
جيبك18س	18	42	23	16.5	21.9	0.3	0.6	26	61	15	0.16
جيبك20س	20	46	25	18	24.4	0.3	0.6	31	73	15	0.21
جيبك22س	22	50	28	20	25.8	0.3	0.6	38	88	15	0.26
جيبك25س	25	56	31	22	29.6	0.6	0.6	47	110	15	0.39
جيبك30س	30	66	37	25	34.8	0.6	0.6	63	148	17	0.61
جي بي جيه 5 إس	5	13	8	6	7.7	0.3	0.3	3.2	9	13	0.007
جي بي جيه 6 اس	6	16	9	6.75	9	0.3	0.3	4.1	12	13	0.01
جي بي جيه 8 إس	8	19	12	9	10.4	0.3	0.3	6.5	20	13	0.016
جي بي جيه 10 اس	10	22	14	10.5	12.9	0.3	0.6	9.6	28	13	0.031
جي بي جيه 12 إس	12	26	16	12	15.4	0.3	0.6	12	37	13	0.055
جي إي بي جيه 14 إس	14	28	19	13.5	16.9	0.3	0.6	16	49	15	0.078
جي إي بي جيه 16 إس	16	32	21	15	19.4	0.3	0.6	20	61	15	0.095
جي إي بي جيه 18 إس	18	35	23	16.5	21.9	0.3	0.6	25	74	15	0.14
جي بي جيه 20 اس	20	40	25	18	24.4	0.3	0.6	30	89	15	0.18
جي بي جيه 22 إس	22	42	28	20	25.8	0.3	0.6	36	108	15	0.21
جي بي جيه 25 إس	25	47	31	22	29.6	0.6	0.6	45	130	15	0.35
جي بي جيه 30 إس	30	55	37	25	34.8	0.6	0.6	61	178	15	0.56
