سلسلة 22300

ال 22300 سلسلة أسطواني كروية عبارة عن محمل شعاعي للخدمة الشاقة مصمم لاستيعاب سعات التحميل العالية واختلال العمود بشكل كبير. تتميز هذه السلسلة بصفين من البكرات المتناظرة على شكل برميل والتي تدور داخل مجرى سباق دائري خارجي مشترك، مما يسمح للحلقة الداخلية والبكرات والقفص بالإمالة حول مركز المحمل. تم تصنيع سلسلة 22300 من فولاذ الكروم عالي الكربون (GCr15)، وتم تصميمها لضمان المتانة في البيئات التي تتميز بالاهتزاز، وأحمال الصدمات، والانحرافات الهيكلية. تم تحسين الهندسة الداخلية لتقليل الاحتكاك وتوليد الحرارة، ودعم فترات الخدمة الممتدة في الأنظمة الميكانيكية كثيرة المتطلبات. متوفرة في كل من تكوينات التجويف الأسطواني والمدبب (K)، تسهل هذه المحامل خيارات التركيب المتنوعة لنقل الطاقة الصناعية.

إرسال استفسار

22300 سلسلة أسطواني كروية

المزايا التقنية الأساسية

القدرة على المحاذاة الذاتية: يعوض عن اختلال الزاوية بين العمود والإسكان دون زيادة الاحتكاك الداخلي أو تقليل عمر المحمل.
إدارة الأحمال الشعاعية والمحورية: مصمم خصيصًا للتعامل مع الأحمال الشعاعية الثقيلة مع إدارتها في نفس الوقت الأحمال التوجه في كلا الاتجاهين.
الاستقرار الحراري: تضمن عمليات المعالجة الحرارية الحفاظ على المحمل استقرار الأبعاد أثناء التشغيل المستمر في درجات حرارة مرتفعة.
مقاومة التأثير: يتم توزيع منطقة الاتصال القوية من الأسطوانة إلى مجرى السباق بشكل فعال أحمال الصدمة ، يمنع التعب المبكر والتشظي السطحي.

خصائص المنتج

المعلمة التقنية	تفاصيل المواصفات
مادة	الكروم الصلب GCr15 / SAE 52100
نطاق السلسلة	من 22308 إلى 22380
الأبعاد الحدودية	معايير ISO 15 المترية
نوع القفص	فولاذ مضغوط (CC) / نحاس آلي (CA) / نايلون مقوى
ميزة التشحيم	W33 (حلقة خارجية مع أخدود تشحيم وثلاثة فتحات)
فئة التسامح	P0 (عادي)، P6، P5

سيناريوهات التطبيق الأساسي

التعدين واستغلال المحاجر: الثقيلة شاشات تهتز والكسارات الفكية، وأنظمة البكرة الناقلة.
آلات البناء: متكاملة في بكرات الطريق والرافعات ومعدات خلط الخرسانة.
صناعة اللب والورق: دعم اسطوانات التجفيف ولفائف الشفط التي تتطلبها دوران عالي الدقة تحت الحرارة.
البحرية والبحرية: تتعرض أعمدة الدفع والروافع ومخزونات الدفة إلى الانحناء الهيكلي الديناميكي .

المبادئ التوجيهية التشغيلية والصيانة

التخزين والمناولة

ال محامل سلسلة 22300 يجب أن تبقى في أصلها VCI (مانع التآكل بالبخار) التعبئة والتغليف حتى التثبيت. قم بتخزينه في وضع أفقي في بيئة نظيفة وجافة حيث تكون تقلبات درجات الحرارة في حدها الأدنى. تجنب التخزين الرأسي للمحامل ذات القطر الكبير لمنع ذلك تشوه بيضاوي الشكل من الخواتم.

ملاحظات التثبيت والتشحيم

قوة التركيب: لا تستخدم أبدًا قوة التركيب من خلال عناصر المتداول ; استخدم سخانات الحث المناسبة أو الصواميل الهيدروليكية لتركيبات التجويف المدبب.
اختيار زيوت التشحيم: استخدام مواد التشحيم مع إضافات EP (الضغط الشديد). لتطبيقات التحميل الثقيل. تأكد من أن الشحوم أو الزيت متوافق مع درجة حرارة التشغيل وعامل سرعة dN.
التحقق من التخليص: بالنسبة للمحامل المدببة، قم بالقياس الخلوص الشعاعي الداخلي (RIC) التخفيض باستخدام مقياس المحسس لضمان تناسب التداخل الصحيح.
التحكم في التلوث: تأكد من أن جميع الأختام وأغطية السكن سليمة لمنع دخولها جزيئات كاشطة ، وهي السبب الرئيسي للتآكل الكاشطة.

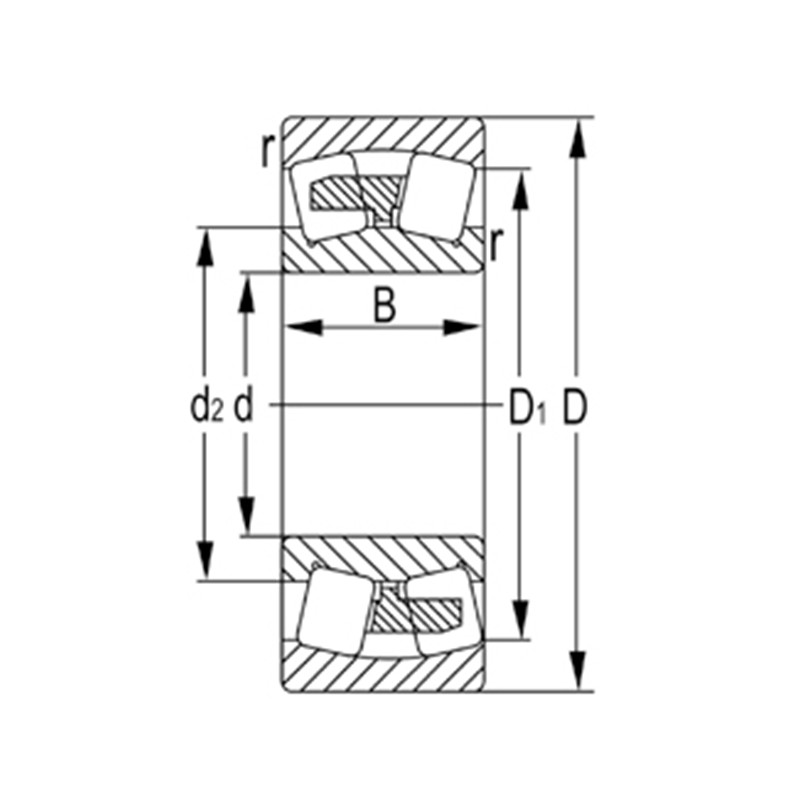

التعيين	الأبعاد الرئيسية (مم)				تقييمات الحمل الأساسية (KN)		سرعة محدودة (دورة في الدقيقة)		الوزن
التعيين	د	د	ب	دقيقة دقيقة	دynamic(Cr)	ثابت (كور)	الشحوم	زيت	(كجم)
22308	40	90	33	1.5	121	128	3800	5900	0.974
22308 ك	40	90	33	1.5	121	128	3800	5900	0.951
22308 كW33C3	40	90	33	1.5	121	128	3800	5900	0.951
22308W33C3	40	90	33	1.5	121	128	3800	5900	0.974
22309	45	100	36	1.5	148	167	3400	5300	1.33
22309 ك	45	100	36	1.5	148	167	3400	5300	1.3
22309 كW33C3	45	100	36	1.5	148	167	3400	5300	1.3
22309W33C3	45	100	36	1.5	148	167	3400	5300	1.33
22310	50	110	40	2	186	212	3100	4800	1.79
22310 ك	50	110	40	2	186	212	3100	4800	1.75
22310 كW33C3	50	110	40	2	186	212	3100	4800	1.75
22310W33C3	50	110	40	2	186	212	3100	4800	1.79
22311	55	120	43	2	204	234	2800	4400	2.3
22311 ك	55	120	43	2	204	234	2800	4400	2.25
22311 كW33C3	55	120	43	2	204	234	2800	4400	2.25
22311W33C3	55	120	43	2	204	234	2800	4400	2.3
22312	60	130	46	2.1	238	273	2600	4000	2.9
22312 ك	60	130	46	2.1	238	273	2600	4000	2.83
22312 كW33C3	60	130	46	2.1	238	273	2600	4000	2.83
22312W33C3	60	130	46	2.1	238	273	2600	4000	2.9
22313	65	140	48	2.1	265	320	2400	3700	3.45
22313 ك	65	140	48	2.1	265	320	2400	3700	3.37
22313 كW33C3	65	140	48	2.1	265	320	2400	3700	3.37
22313W33C3	65	140	48	2.1	265	320	2400	3700	3.45
22314	70	150	51	2.1	325	380	2300	3500	4.22
22314 ك	70	150	51	2.1	325	380	2300	3500	4.12
22314 كW33C3	70	150	51	2.1	325	380	2300	3500	4.12
22314W33C3	70	150	51	2.1	325	380	2300	3500	4.22
22315	75	160	55	2.1	330	410	2100	3200	5.25
22315 ك	75	160	55	2.1	330	410	2100	3200	5.13
22315 كW33C3	75	160	55	2.1	330	410	2100	3200	5.13
22315W33C3	75	160	55	2.1	330	410	2100	3200	5.25
22316	80	170	58	2.1	385	470	2000	3000	6.05
22316 ك	80	170	58	2.1	385	470	2000	3000	5.91
22316 كW33C3	80	170	58	2.1	385	470	2000	3000	5.91
22316W33C3	80	170	58	2.1	385	470	2000	3000	6.05
22317	85	180	60	3	415	510	1900	2900	7.1
22317 ك	85	180	60	3	415	510	1900	2900	6.94
22317 كW33C3	85	180	60	3	415	510	1900	2900	6.94
22317W33C3	85	180	60	3	415	510	1900	2900	7.1
22318	90	190	64	3	480	590	1800	2700	8.35
22318 ك	90	190	64	3	480	590	1800	2700	8.16
22318 كW33C3	90	190	64	3	480	590	1800	2700	8.16
22318W33C3	90	190	64	3	480	590	1800	2700	8.35
22319	95	200	67	3	500	615	1600	2500	9.76
22319 ك	95	200	67	3	500	615	1600	2500	9.54
22319 كW33C3	95	200	67	3	500	615	1600	2500	9.54
22319W33C3	95	200	67	3	500	615	1600	2500	9.76
22320	100	215	73	3	605	755	1600	2400	12.4
22320 ألف	100	215	73	3	605	755	1600	2400	12.1
22320 ألفW33C3	100	215	73	3	605	755	1600	2400	12.1
22320W33C3	100	215	73	3	605	755	1600	2400	12.4
22322	110	240	80	3	745	930	1400	2200	17.1
22322 ك	110	240	80	3	745	930	1400	2200	16.7
22322 كW33C3	110	240	80	3	745	930	1400	2200	16.7
22322W33C3	110	240	80	3	745	930	1400	2200	17.1
22324	120	260	86	3	880	1120	1300	2000	21.5
22324 ك	120	260	86	3	880	1120	1300	2000	21
22324 كW33C3	120	260	86	3	880	1120	1300	2000	21
22324W33C3	120	260	86	3	880	1120	1300	2000	21.5
22326	130	280	93	4	1000	1290	1200	1800	26.8
22326 ك	130	280	93	4	1000	1290	1200	1800	26.2
22326 كW33C3	130	280	93	4	1000	1290	1200	1800	26.2
22326W33C3	130	280	93	4	1000	1290	1200	1800	26.8
22328	140	300	102	4	1130	1460	1100	1700	33.8
22328 ك	140	300	102	4	1130	1460	1100	1700	33
22328 كW33C3	140	300	102	4	1130	1460	1100	1700	33
22328W33C3	140	300	102	4	1130	1460	1100	1700	33.8
22330	150	320	108	4	1270	1750	1000	1600	42.7
22330 ألف	150	320	108	4	1270	1750	1000	1600	41.8
22330 ألفW33C3	150	320	108	4	1270	1750	1000	1600	41.8
22330W33C3	150	320	108	4	1270	1750	1000	1600	42.7
22332	160	340	114	4	1410	1990	940	1500	50.8
22332 ك	160	340	114	4	1410	1990	940	1500	49.7
22332 كW33C3	160	340	114	4	1410	1990	940	1500	49.7
22332W33C3	160	340	114	4	1410	1990	940	1500	50.8
22334	170	360	120	4	1540	2180	880	1400	59.8
22334 ك	170	360	120	4	1540	2180	880	1400	58.5
22334 كW33C3	170	360	120	4	1540	2180	880	1400	58.5
22334W33C3	170	360	120	4	1540	2180	880	1400	59.8
22336	180	380	126	4	1740	2560	830	1300	70
22336 ك	180	380	126	4	1740	2560	830	1300	68.5
22336 كW33C3	180	380	126	4	1740	2560	830	1300	68.5
22336W33C3	180	380	126	4	1740	2560	830	1300	70
22338	190	400	132	5	1870	2790	780	1200	81
22338 ك	190	400	132	5	1870	2790	780	1200	79.3
22338 كW33C3	190	400	132	5	1870	2790	780	1200	79.3
22338W33C3	190	400	132	5	1870	2790	780	1200	81
22340	200	420	138	5	2040	3050	740	1100	93.2
22340 ك	200	420	138	5	2040	3050	740	1100	91.2
22340 كW33C3	200	420	138	5	2040	3050	740	1100	91.2
22340W33C3	200	420	138	5	2040	3050	740	1100	93.2
22344	220	460	145	5	2350	3500	660	1000	117
22344 ك	220	460	145	5	2350	3500	660	1000	115
22344 كW33C3	220	460	145	5	2350	3500	660	1000	115
22344W33C3	220	460	145	5	2350	3500	660	1000	117
22348	240	500	155	5	2720	4100	600	930	148
22348 ك	240	500	155	5	2720	4100	600	930	145
22348 كW33C3	240	500	155	5	2720	4100	600	930	145
22348W33C3	240	500	155	5	2720	4100	600	930	148
22352	260	540	165	6	3100	4750	550	850	183
22352 ك	260	540	165	6	3100	4750	550	850	179
22352 كW33C3	260	540	165	6	3100	4750	550	850	179
22352W33C3	260	540	165	6	3100	4750	550	850	183
22356	280	580	175	6	3500	5350	500	780	224
22356 ك	280	580	175	6	3500	5350	500	780	220
22356 كW33C3	280	580	175	6	3500	5350	500	780	220
22356W33C3	280	580	175	6	3500	5350	500	780	224
22360	300	620	185	7.5	3600	5400	470	720	270
22360 ألف	300	620	185	7.5	3600	5400	470	720	265
22360 ألفW33C3	300	620	185	7.5	3600	5400	470	720	265
22360W33C3	300	620	185	7.5	3600	5400	470	720	270
