سلسلة 23200

محامل كروية من سلسلة 23200 هي نوع من المحامل المناسبة للحمل الثقيل وظروف حمل الصدمات، مع أداء محاذاة ذاتي ممتاز، والذي يمكنه ضبط الخطأ الزاوي الناتج عن المحمل تلقائيًا بسبب اختلال العمود أو اختلال محاذاة الغلاف. إن بكرات هذه المحامل كروية الشكل، كما أن مجاري الحلقات الداخلية والخارجية كروية أيضًا، مما يمكنها من توزيع الأحمال بشكل فعال، وتقليل الاحتكاك والتآكل، وإطالة عمر الخدمة. تُستخدم سلسلة 23200 بشكل شائع في المجالات الصناعية، مثل آلات التعدين والمعدات المعدنية والناقلات والآلات الثقيلة، والتي يمكنها الحفاظ على التشغيل المستقر في البيئات القاسية، والتكيف مع السرعات العالية ومتطلبات العمل ذات درجات الحرارة القصوى.

إرسال استفسار

23200 سلسلة أسطواني كروية

يستوعب محمل الأسطوانة الكروية من سلسلة 23200 الأحمال الشعاعية والأحمال المحورية ثنائية الاتجاه من خلال تكوين الأسطوانة المتناظرة ذات الصف المزدوج. تشتمل الحلقة الخارجية على مجرى كروي يتيح المحاذاة الذاتية، ويعوض عن المحاذاة الزاويّة بين العمود والإسكان. تتميز هذه السلسلة بهندسة الأسطوانة المحسنة مع قفص نحاسي أو فولاذي مُشكَّل آليًا يحافظ على تباعد الأسطوانة في ظل ظروف التحميل المختلفة. يعمل المحمل في نطاق درجة حرارة يتراوح من -30 درجة مئوية إلى 150 درجة مئوية للمثبتات الفولاذية القياسية. تشتمل كل وحدة على ملف تعريف لوغاريتمي على البكرات والمجاري المائية لتقليل ضغوط الحواف. تعتبر مجموعة التخليص الداخلي CN قياسية، مع توفر C3 وC4 حسب المواصفات. تتبع تقييمات الحمل طرق حساب ISO 281.

المزايا الأساسية

تعويض عدم المحاذاة يصل إلى درجتين في ظل الظروف الثابتة أو 1.5 درجة في ظل التشغيل الديناميكي
يقوم ترتيب الأسطوانة ذات الصف المزدوج بتوزيع الأحمال الشعاعية عبر خطي اتصال
معلمات الأبعاد القابلة للتبديل وفقًا لمعيار ISO 15:2017
فولاذ محمل مقوى بصلابة سطح 58-62 HRC
حلقة داخلية قابلة للإزالة للتركيب على أكمام محول أسطوانية أو مدببة

خصائص المنتج

نطاق قطر التجويف	40 ملم إلى 200 ملم
نطاق القطر الخارجي	80 ملم إلى 420 ملم
نطاق العرض	23 ملم إلى 138 ملم
تصنيف الحمل الديناميكي (C)	98 كيلو نيوتن إلى 1680 كيلو نيوتن
تصنيف الحمل الثابت (C0)	127 كيلو نيوتن إلى 2360 كيلو نيوتن
الحد من السرعة (الشحوم)	2000 دورة في الدقيقة إلى 5000 دورة في الدقيقة
الحد من السرعة (النفط)	2600 دورة في الدقيقة إلى 6700 دورة في الدقيقة
خيارات المواد القفص	النحاس والصلب والبولي أميد
فئات التخليص الداخلي	CN، C3، C4

سيناريوهات التطبيق

شاشات تهتز ومحركات غريب الأطوار في المعالجة الإجمالية
علب التروس الصناعية مع متطلبات انحراف العمود
الأعمدة الرئيسية لتوربينات الرياح وآليات الانعراج/الميل
رولات تصنيع الورق وأسطوانات التجفيف
ناقلات التعدين مع امتدادات رمح طويلة
معدات الصب المستمر لمصنع الصلب

الأسئلة المتداولة

ما هي طريقة التشحيم المطبقة على سلسلة 23200؟

يعد تشحيم الشحوم باستخدام صابون الليثيوم المركب من الدرجة 2 أو 3 من NLGI أمرًا قياسيًا للسرعات التي تقل عن 70% من السرعة المحددة. يتم تطبيق دوران الزيت أو تزييت حمام الزيت عندما تتجاوز درجات حرارة التشغيل 100 درجة مئوية أو تقترب السرعات من القيمة المحددة.

كيفية اختيار التخليص الداخلي الصحيح؟

يناسب خلوص CN درجات حرارة التشغيل العادية التي تتراوح بين 20 درجة مئوية و80 درجة مئوية مع أعمدة فولاذية. يتم تطبيق الخلوص C3 عندما يتجاوز الفرق في درجة الحرارة بين الحلقة الداخلية والمبيت 15 درجة مئوية أو عندما يتجاوز تناسب التداخل 0.05% من قطر العمود.

ما الذي يشير إلى ضرورة استبدال المحمل؟

زيادة في سعة اهتزاز التشغيل التي تتجاوز عتبات ISO 10816-3، وارتفاع درجة حرارة غلاف المحمل فوق 95 درجة مئوية تحت حمل ثابت، أو طحن معدني مسموع أثناء الدوران.

احتياطات التثبيت

طريقة التركيب

استخدم سخان الحث لتوسيع الحلقة الداخلية بشكل موحد. الحد الأقصى لدرجة حرارة التسخين يقتصر على 110 درجة مئوية للفولاذ المحمل القياسي. لا تتجاوز 120 درجة مئوية لتجنب تأثيرات التخفيف على الصلابة.

توصية مناسبة للعمود

بالنسبة لتطبيقات العمود الدوار، استخدم التداخل المناسب مع التسامح f6 أو m6. بالنسبة لتطبيقات العمود الثابت، استخدم التوافق الانتقالي h6 أو h7. يوصى بتسامح تحمل المبيت مثل H7 للمبيت المقسم أو P6 للمبيت الصلب.

الفاصل الزمني للتزييت

قم بإعادة الشحوم كل 1000 ساعة تشغيل أو فترة ثلاثة أشهر في الظروف العادية. بالنسبة لدرجات الحرارة المحيطة التي تزيد عن 70 درجة مئوية، قم بتقليل الفاصل الزمني لإعادة التشحيم إلى 500 ساعة.

شروط التخزين

تخزينها في العبوة الأصلية مع مانع التآكل سليما. الرطوبة المحيطة أقل من 65% رطوبة نسبية، نطاق درجة الحرارة من 0 درجة مئوية إلى 40 درجة مئوية. تجنب تكديس أكثر من ثلاث منصات.

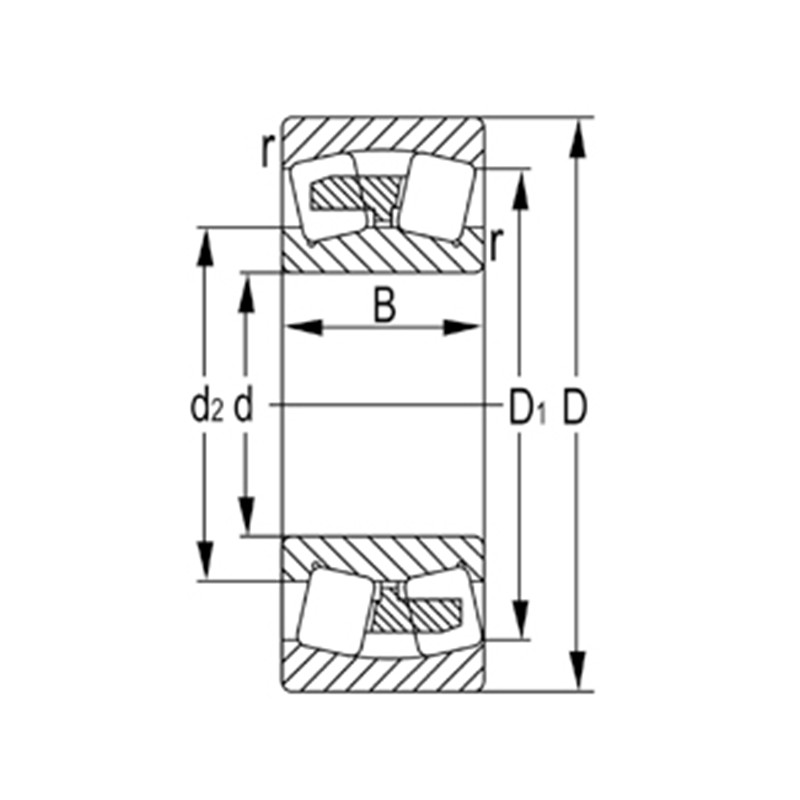

التعيين	الأبعاد الرئيسية (مم)				تقييمات الحمل الأساسية (KN)		سرعة محدودة (دورة في الدقيقة)		الوزن
التعيين	د	د	ب	دقيقة دقيقة	دynamic(Cr)	ثابت (كور)	الشحوم	زيت	(كجم)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218 ك	90	160	52.4	2	315	455	1800	2800	4.32
23218 كW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220 ألف	100	180	60.3	2.1	405	580	1600	2500	6.28
23220 ألفW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222 ك	110	200	69.8	2.1	515	760	1400	2200	9.43
23222 كW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224 ك	120	215	76	2.1	585	880	1300	2000	11.7
23224 كW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226 ك	130	230	80	3	685	1060	1200	1900	13.9
23226 كW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228 ك	140	250	88	3	805	1270	1100	1700	18.2
23228 كW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230 ألف	150	270	96	3	935	1460	1000	1600	23.4
23230 ألفW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232 ك	160	290	104	3	1050	1660	960	1500	29.1
23232 كW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234 ك	170	310	110	4	1180	1960	910	1400	35.7
23234 كW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236 ك	180	320	112	4	1230	2000	850	1300	37.8
23236 كW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238 ك	190	340	120	4	1400	2330	790	1200	46.2
23238 كW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240 ك	200	360	128	4	1610	2640	750	1200	55.5
23240 كW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244 ك	220	400	144	4	2010	3350	670	1000	77.6
23244 كW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248 ك	240	440	160	4	2430	4100	610	940	105
23248 كW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252 ك	260	480	174	5	2760	4700	560	860	137
23252 كW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256 ك	280	500	176	5	2930	5150	510	790	145
23256 كW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260 ألف	300	540	192	5	3450	6000	470	730	187
23260 ألفW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
