LM Series Bearing Linear Sliding Bearing هو مكون الحركة الخطي عالي الأداء يستخدم على نطاق واسع في مختلف المعدات الميكانيكية والأتمتة. هذه السلسلة من المحامل مصنوعة من الصلب عالي الجودة ولديها مقاومة تآكل ممتازة ومقاومة للتآكل ، ويمكنها تحمل الأحمال والسرعات العالية. يجعل التصميم الهيكلي التثبيت سهلاً ومتوافق مع مختلف أنظمة السكك الحديدية التوجيهية لضمان نعومة ودقة الحركة الخطية. الحلقات الداخلية والخارجية لمحامل سلسلة LM متشهية ومطابقة مع كرات عالية الجودة لتقليل الاحتكاك وتحسين كفاءة التشغيل. بالإضافة إلى ذلك ، تتمتع هذه السلسلة من المحامل بقدرة جيدة على التكيف وقدرات مضادة للتلاعب ، وهي مناسبة للعمل في البيئات القاسية. إنها خيارات مثالية للأتمتة الصناعية والروبوتات وأدوات الآلات CNC وغيرها من المجالات. من خلال الصيانة والصيانة المعقولة ، يمكن تمديد عمر محامل سلسلة LM بشكل كبير ، مما يضمن التشغيل المستقر للمعدات.
ال LM Series Automatic Transmission Ball Linear Ball Balling تم تصميمه لحركة خطية ناعمة ودقيقة في التطبيقات الصناعية المتطلبة. كمكون حاسم في الأنظمة الآلية ، تقدم محاملنا الخطية أداءً استثنائياً مع الحد الأدنى من الاحتكاك.
| المعلمة | مواصفة |
|---|---|
| مادة | عالية الكربون كروم تحمل الصلب |
| سعة التحميل | ديناميكي: 1.96kn ، ثابت: 3.92kn |
| درجة حرارة التشغيل | -20 درجة مئوية إلى 120 درجة مئوية |
| درجة الدقة | P0 ، P6 ، P5 متاح |
| الأحجام القياسية | LM6UU إلى LM50UU |
| نوع الختم | خيارات مزدوجة المحمية أو محمقة المطاط |
ملكنا LM Series Linear Ball Bearings تستخدم على نطاق واسع في:
بالمقارنة مع المحامل الخطية التقليدية ، LM Series معيار النقل التلقائي العروض:
ال LM Series Linear Motion Bearings متوافقة مع Shafting القياسية ويمكن أن تحل محل معظم وحدات المحمل الخطية OEM. ميزة محاملنا:
متوفر بأحجام قياسية من LM6UU إلى LM50UU. تكوينات مخصصة متاحة للتطبيقات المتخصصة في أنظمة النقل التلقائية والأتمتة الصناعية.

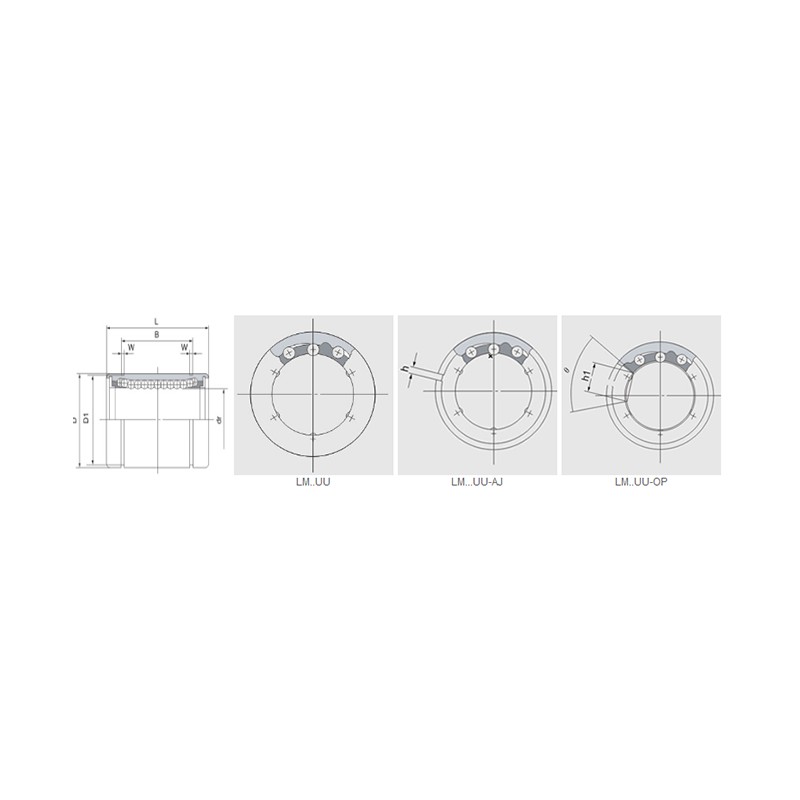

مواصفات المنتج
| راتنج التجنيب | قطر العمود الاسمي | دكتور | الأبعاد الرئيسية والتسامح | غريب الأطوار | التخليص الشعاعي (الحد الأقصى) | تصنيف التحميل الأساسي (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LM ... UU | دائرة الكرة | الوزن (كجم) | LM ... uu-aj | دائرة الكرة | وزن | LM ... UU-op | دائرة الكرة | الوزن (كجم) | مم | مم | تسامح | تسامح | د م | التسامح (ميكرون) | ل م | التسامح (ميكرون) | ب مم | التسامح (ميكرون) | ث (مم) | D1 (مم) | همم) | H1 (مم) | θ | دقة | عالي | متحرك | ثابت | |
| LM3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 88 | 127 |
| LM5UU | 4 | 4 | - | - | - | - | - | - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - | - | - | 4 | 8 | -3 | 167 | 206 |
| LM6UU | 4 | 7.6 | LM6UU-AJ | 4 | 7.5 | - | - | - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 8 | 12 | -3 | 206 | 265 |
| LM8SUU | 4 | 10.4 | LM8SUU-AJ | 4 | 10 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 176 | 216 |
| LM8UU | 4 | 15 | LM8UU-AJ | 4 | 14.7 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 274 | 392 |
| LM10UU | 4 | 29.5 | LM10UU-AJ | 4 | 29 | LM10UU-op | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 درجة | 8 | 12 | -4 | 372 | 549 |
| LM12UU | 4 | 31.5 | LM12UU-AJ | 4 | 31 | LM12UU-op | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 درجة | 8 | 12 | -4 | 510 | 784 |
| LM13UU | 4 | 43 | LM13UU-AJ | 4 | 42 | LM13UU-op | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 درجة | 8 | 12 | -4 | 510 | 784 |
| LM16UU | 5 | 69 | LM16UU-AJ | 5 | 68 | LM16UU-op | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 درجة | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | LM20UU-AJ | 5 | 85 | LM20UU-op | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 درجة | 10 | 15 | -6 | 882 | 1370 |
| LM25UU | 6 | 220 | LM25UU-AJ | 6 | 216 | LM25UU-op | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 درجة | 10 | 15 | -6 | 980 | 1570 |
| LM30UU | 6 | 250 | LM30UU-AJ | 6 | 245 | LM30UU-op | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 درجة | 10 | 15 | -8 | 1570 | 2740 |
| LM35UU | 6 | 390 | LM35UU-AJ | 6 | 384 | LM35UU-op | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 درجة | 12 | 20 | -8 | 1670 | 3140 |
| LM40UU | 6 | 585 | LM40UU-AJ | 6 | 579 | LM40UU-op | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 درجة | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | LM50UU-AJ | 6 | 1560 | LM50UU-op | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 درجة | 12 | 20 | -13 | 3820 | 7940 |
| LM60UU | 6 | 1860 | LM60UU-AJ | 6 | 1820 | LM60UU-op | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 درجة | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | LM80UU-AJ | 6 | 4300 | LM80UU-op | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 درجة | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-OP | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 درجة | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | LM120UU-AJ | 8 | 14900 | LM120UU-op | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 درجة | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-op | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 درجة | 25 | 40 | -25 | 21100 | 54300 |
