محمل الأسطوانة المدبب من سلسلة 33000 عبارة عن محمل متداول عالي الأداء يستخدم على نطاق واسع لتحمل الأحمال الثقيلة والأحمال المحورية. تتبنى هذه السلسلة من المحامل تصميم أسطوانة مدبب ، والذي يمكنه مشاركة الأحمال بشكل فعال من اتجاهات متعددة وتوفير صلابة واستقرار أعلى. يزيد التصميم المدبب للحلقات الداخلية والخارجية من منطقة التلامس ، وبالتالي تحسين سعة الحمل ومقاومة التآكل. يستخدم هذا النوع من المحمل بشكل شائع في الآلات الصناعية والسيارات والسكك الحديدية والطيران وغيرها من الحقول ، وهو مناسب بشكل خاص للتطبيقات التي تتطلب دقة عالية وكفاءة. تحتوي محامل السلسلة على 33000 أيضًا على مقاومة جيدة لدرجة الحرارة ومقاومة التآكل ، ويمكن أن تعمل في بيئات قاسية لفترة طويلة. من خلال التشحيم والصيانة المعقولة ، يمكن تمديد عمر الخدمة بشكل كبير ويمكن تخفيض تكاليف الصيانة. يمكن أن تلبي المواصفات المختلفة لهذه السلسلة من المحامل احتياجات العملاء المختلفين وتستخدم على نطاق واسع في أنواع مختلفة من المعدات الدوارة.
مواصفات المنتج

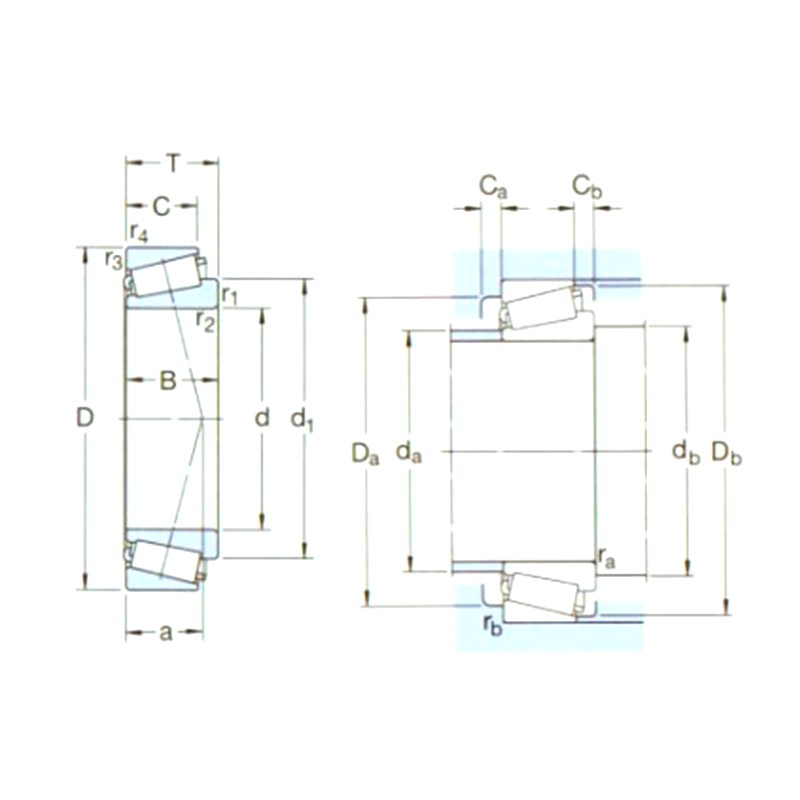

| تعيين | الأبعاد الرئيسية （mm） | تصنيفات الحمل الأساسية （kn） | بو | تصنيفات السرعة （دورة في الدقيقة） | الوزن (كجم) | ISO335 | الأبعاد （مم） | أبعاد الدعامة وأبعاد فيليه （مم） | قيمة | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| د1 | D | ب | Dذج (CR) | STC (COR) | تصنيفات السرعة | الحد من السرعة | الأبعاد (AبMA) | د | D1 ～ | B | C | R1،2 (دقيقة) | R3،4 (دقيقة) | أ | دا (ماكس) | DB (دقيقة) | دا (دقيقة) | دا (ماكس) | DB (دقيقة) | كاليفورنيا (دقيقة) | CB (دقيقة) | RA (ماكس) | RB (الحد الأقصى) | ه | Y | يو | |||
| 33010/ف | 50 | 80 | 24 | 80 | 102 | 11،4 | 6300 | 8000 | 0،45 | 2ce | 50 | 64،9 | 24 | 19 | 1 | 1 | 17 | 56 | 56 | 72 | 74 | 76 | 4 | 5 | 1 | 1 | 0،31 | 1،9 | 1،1 |
| 33011/ف | 55 | 90 | 27 | 104 | 137 | 15،3 | 5600 | 7000 | 0،67 | 2ce | 55 | 72،9 | 27 | 21 | 1،5 | 1،5 | 19 | 63 | 62 | 81 | 83 | 86 | 5 | 6 | 1،5 | 1،5 | 0،31 | 1،9 | 1،1 |
| 33012/ف | 60 | 95 | 27 | 106 | 143 | 16 | 5300 | 6700 | 0،71 | 2ce | 60 | 77،1 | 27 | 21 | 1،5 | 1،5 | 20 | 67 | 67 | 85 | 88 | 90 | 5 | 6 | 1،5 | 1،5 | 0،33 | 1،8 | 1 |
| 33013/ف | 65 | 100 | 27 | 110 | 153 | 17،3 | 5000 | 6300 | 0،78 | 2ce | 65 | 82،5 | 27 | 21 | 1،5 | 1،5 | 21 | 72 | 72 | 89 | 93 | 96 | 5 | 6 | 1،5 | 1،5 | 0،35 | 1،7 | 0،9 |
| 33014 | 70 | 110 | 31 | 130 | 196 | 22،8 | 4300 | 5600 | 1،10 | 2ce | 70 | 88،8 | 31 | 25،5 | 1،5 | 1،5 | 23 | 78 | 77 | 99 | 103 | 105 | 5 | 5،5 | 1،5 | 1،5 | 0،28 | 2،1 | 1،1 |
| 33015/ف | 75 | 115 | 31 | 134 | 228 | 26 | 4000 | 5300 | 1،15 | 2ce | 75 | 95 | 31 | 25،5 | 1،5 | 1،5 | 23 | 84 | 82 | 104 | 108 | 110 | 6 | 5،5 | 1،5 | 1،5 | 0،3 | 2 | 1،1 |
| 33016/ف | 80 | 125 | 36 | 168 | 285 | 32 | 3600 | 5000 | 165 | 2ce | 80 | 102 | 36 | 29،5 | 1،5 | 1،5 | 26 | 90 | 87 | 112 | 117 | 119 | 6 | 6،5 | 1،5 | 1،5 | 0،28 | 2،1 | 1،1 |
| 33017/ف | 85 | 130 | 36 | 183 | 310 | 34،5 | 3600 | 4800 | 175 | 2ce | 85 | 107 | 36 | 29،5 | 1،5 | 1،5 | 26 | 94 | 92 | 118 | 122 | 125 | 6 | 6،5 | 1،5 | 1،5 | 0،3 | 2 | 1،1 |
| 33018/ف | 90 | 140 | 39 | 216 | 355 | 39 | 3200 | 4500 | 2،20 | 2ce | 90 | 113 | 39 | 32،5 | 2 | 1،5 | 27 | 100 | 98 | 127 | 132 | 135 | 7 | 6،5 | 2 | 1،5 | 0،27 | 2،2 | 1،3 |
| 33019/ف | 95 | 145 | 39 | 220 | 375 | 40،5 | 3200 | 4300 | 2،30 | 2ce | 95 | 118 | 39 | 32،5 | 2 | 1،5 | 28 | 104 | 104 | 131 | 138 | 139 | 7 | 6،5 | 2 | 1،5 | 0،28 | 2،1 | 1،1 |
| 33020/ف | 100 | 150 | 39 | 224 | 390 | 41،5 | 3000 | 4000 | 240 | 2ce | 100 | 122 | 39 | 32،5 | 2 | 1،5 | 29 | 109 | 108 | 135 | 142 | 143 | 7 | 6،5 | 2 | 1،5 | 0،3 | 2 | 1،1 |
| 33021/ف | 105 | 160 | 43 | 246 | 430 | 45،5 | 2800 | 3800 | 3،05 | 2de | 105 | 131 | 43 | 34 | 2،5 | 2 | 31 | 117 | 116 | 145 | 150 | 153 | 7 | 9 | 2 | 2 | 0،28 | 2،1 | 1،1 |
| 33022 | 110 | 170 | 47 | 281 | 500 | 53 | 2600 | 3600 | 3،85 | 2de | 110 | 139 | 47 | 37 | 2،5 | 2 | 34 | 123 | 121 | 152 | 160 | 161 | 7 | 10 | 2 | 2 | 0،28 | 2،1 | 1،1 |
| 33024 | 120 | 180 | 48 | 292 | 540 | 56 | 2600 | 3400 | 4،20 | 2de | 120 | 149 | 48 | 38 | 2،5 | 2 | 36 | 132 | 131 | 160 | 170 | 171 | 6 | 10 | 2 | 2 | 0،3 | 2 | 1،1 |
| 33030 | 150 | 225 | 59 | 457 | 865 | 86،5 | 2000 | 2600 | 8،15 | 2EE | 150 | 188 | 59 | 46 | 3 | 2،5 | 48 | 164 | 162 | 200 | 213 | 217 | 8 | 13 | 2،5 | 2 | 0،37 | 1،6 | 0،9 |
| 31330xj2 | 150 | 320 | 82 | 781 | 1020 | 100 | 1400 | 2000 | 29،5 | 7 جيجابايت | 150 | 234 | 75 | 50 | 5 | 4 | 96 | 181 | 170 | 251 | 303 | 300 | 9 | 32 | 4 | 3 | 0،83 | 0،72 | 0،4 |
