يعد محمل الأسطوانة المدبب 33100 عبارة عن محمل عالي الأداء يستخدم على نطاق واسع في المعدات الميكانيكية ولديه قدرة ممتازة على الحمل ومقاومة التآكل. يعتمد هذا النوع من المحمل تصميم أسطوانة مدبب ، والذي يمكن أن يتفرق بشكل فعال من الحمل والتكيف مع القوى الشعاعية والمحورية الكبيرة. الحلقات والبكرات الداخلية والخارجية في محامل السلسلة 33100 هي التي يتم تشكيلها بدقة لضمان نوبة جيدة وانخفاض الاحتكاك ، وتوسيع عمر الخدمة. بالإضافة إلى ذلك ، يمنع تصميم المحمل المختومة اقتحام الغبار والشوائب ، مما يضمن الموثوقية في البيئات القاسية. يتم استخدامه بشكل شائع في السيارات والتعدين والمعادن وغيرها من الصناعات ، وهو مناسب بشكل خاص لظروف العمل الثقيلة ودرجات الحرارة العالية. مع تزييت وصيانة مناسبة ، يمكن أن توفر 33100 من محامل الأسطوانة المدببة أداءً ممتازًا وتشغيلًا مستقرًا ، وتلبية المتطلبات العالية للمحامل في الصناعة الحديثة.
مواصفات المنتج

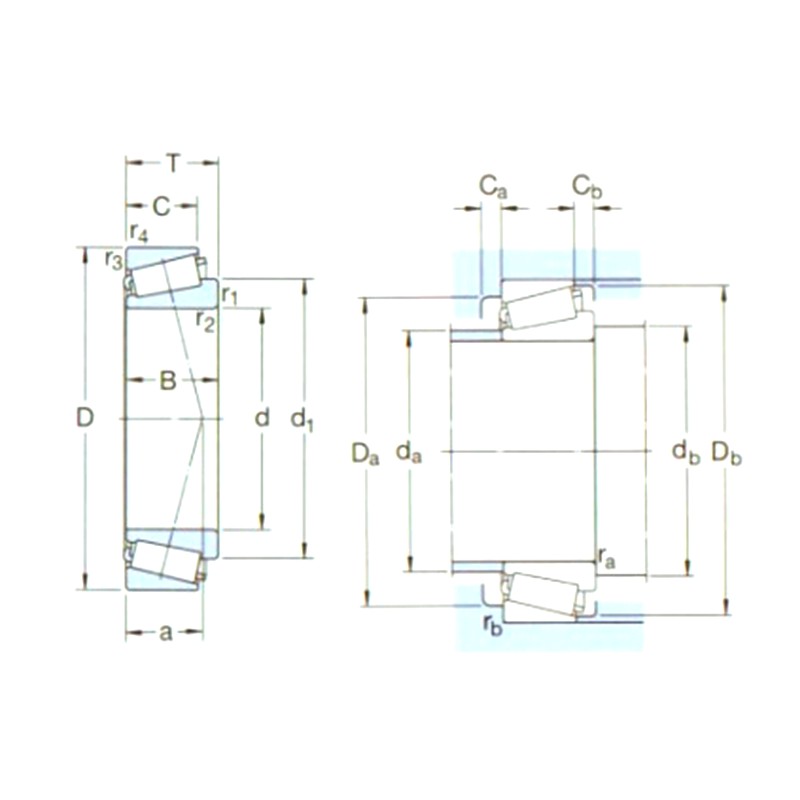

| تعيين | الأبعاد الرئيسية （mm） | تصنيفات الحمل الأساسية （kn） | بو | تصنيفات السرعة （دورة في الدقيقة） | الوزن (كجم) | ISO335 | الأبعاد （مم） | أبعاد الدعامة وأبعاد فيليه （مم） | قيمة | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| د1 | D | ب | Dذج (CR) | STC (COR) | تصنيفات السرعة | الحد من السرعة | الأبعاد (AبMA) | د | D1 ～ | B | C | R1،2 (دقيقة) | R3،4 (دقيقة) | أ | دا (ماكس) | DB (دقيقة) | دا (دقيقة) | دا (ماكس) | DB (دقيقة) | كاليفورنيا (دقيقة) | CB (دقيقة) | RA (ماكس) | RB (الحد الأقصى) | ه | Y | يو | |||
| 33108/ف | 40 | 75 | 26 | 91،5 | 104 | 11،4 | 7000 | 9000 | 0،51 | 2ce | 40 | 57،5 | 26 | 20،5 | 1،5 | 1،5 | 18 | 47 | 47 | 65 | 68 | 71 | 4 | 5،5 | 1،5 | 1،5 | 0،35 | 1،7 | 0،9 |
| 33109/ف | 45 | 80 | 26 | 96،5 | 114 | 12،9 | 6700 | 8000 | 0،56 | 3ce | 45 | 62،7 | 26 | 20،5 | 1،5 | 1،5 | 19 | 52 | 52 | 69 | 73 | 77 | 4 | 5،5 | 1،5 | 1،5 | 0،37 | 1،6 | 0،9 |
| 33110/ف | 50 | 85 | 26 | 100 | 122 | 13،4 | 6000 | 7500 | 0،59 | 3ce | 50 | 67،9 | 26 | 20 | 1،5 | 1،5 | 20 | 57 | 57 | 74 | 78 | 82 | 4 | 6 | 1،5 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33111/ف | 55 | 95 | 30 | 110 | 156 | 17،6 | 5000 | 6700 | 0،86 | 3ce | 55 | 75،1 | 30 | 23 | 1،5 | 1،5 | 22 | 63 | 62 | 83 | 88 | 91 | 5 | 7 | 1،5 | 1،5 | 0،37 | 1،6 | 0،9 |
| 33112/ف | 60 | 100 | 30 | 134 | 170 | 19،6 | 5300 | 6300 | 0،92 | 3ce | 60 | 80،4 | 30 | 23 | 1،5 | 1،5 | 23 | 67 | 67 | 88 | 93 | 96 | 5 | 7 | 1،5 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33113/ف | 65 | 110 | 34 | 142 | 208 | 24 | 4300 | 5600 | 1،30 | 3de | 65 | 87،9 | 34 | 26،5 | 1،5 | 1،5 | 26 | 74 | 72 | 96 | 103 | 106 | 6 | 7،5 | 1،5 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33114/ف | 70 | 120 | 37 | 172 | 250 | 30 | 4000 | 5300 | 170 | 3de | 70 | 94،8 | 37 | 29 | 2 | 1،5 | 28 | 80 | 79 | 104 | 112 | 115 | 6 | 8 | 2 | 1،5 | 0،37 | 1،6 | 0،9 |
| 33115/ف | 75 | 125 | 37 | 176 | 265 | 31،5 | 3800 | 5000 | 180 | 3de | 75 | 100 | 37 | 29 | 2 | 1،5 | 29 | 84 | 84 | 109 | 117 | 120 | 6 | 8 | 2 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33116/ف | 80 | 130 | 37 | 179 | 280 | 32،5 | 3600 | 4800 | 190 | 3de | 80 | 105 | 37 | 29 | 2 | 1،5 | 30 | 89 | 89 | 114 | 122 | 126 | 6 | 8 | 2 | 1،5 | 0،43 | 1،4 | 0،8 |
| 33116TN9/Q. | 80 | 130 | 37 | 179 | 280 | 32،5 | 3600 | 4800 | 190 | 3de | 80 | 105 | 37 | 29 | 2 | 1،5 | 30 | 89 | 89 | 114 | 122 | 126 | 6 | 8 | 2 | 1،5 | 0،43 | 1،4 | 0،8 |
| 33117/ف | 85 | 140 | 41 | 220 | 340 | 38 | 3400 | 4500 | 2،45 | 3de | 85 | 112 | 41 | 32 | 2،5 | 2 | 32 | 95 | 95 | 122 | 130 | 135 | 7 | 9 | 2 | 2 | 0،4 | 1،5 | 0،8 |
| 33118/ف | 90 | 150 | 45 | 251 | 390 | 43 | 3000 | 4300 | 3،10 | 3de | 90 | 120 | 45 | 35 | 2،5 | 2 | 35 | 101 | 101 | 130 | 140 | 144 | 7 | 10 | 2 | 2 | 0،4 | 1،5 | 0،8 |
| 33118TN9/Q. | 90 | 150 | 45 | 251 | 390 | 43 | 3000 | 4300 | 3،10 | 3de | 90 | 120 | 45 | 35 | 2،5 | 2 | 35 | 101 | 101 | 130 | 140 | 144 | 7 | 10 | 2 | 2 | 0،4 | 1،5 | 0،8 |
| 33122 | 110 | 180 | 56 | 369 | 630 | 67 | 2600 | 3400 | 555 | 3EE | 110 | 146 | 56 | 43 | 2،5 | 2 | 44 | 121 | 121 | 155 | 170 | 174 | 9 | 13 | 2 | 2 | 0،43 | 1،4 | 0،8 |
