السلسلة 33200 محامل الأسطوانة المدببة هي نوع المحمل شائع الاستخدام في التطبيقات الشاقة وعالية الدقة. يتكون هذا النوع من المحمل من حلقة داخلية ، وحلقة خارجية ، وبكرات وقفص ، ولديه قدرة ممتازة على الحمل ومقاومة التآكل. يتيح تصميمه للمحمل مواجهة الأحمال الشعاعية والمحورية أثناء التشغيل ، وهو مناسب للاستخدام في السيارات والآلات الهندسية والسكك الحديدية وغيرها من الحقول. توفر البكرات المدببة في سلسلة 33200 منطقة اتصال أكبر ، وبالتالي تحسين سعة الحمل والاستقرار التشغيلي. عادة ما تكون هذه السلسلة من المحامل مصنوعة من الفولاذ عالي الجودة ولديها مقاومة ممتازة ومقاومة للحرارة ، مما يضمن موثوقيتها في بيئات العمل القاسية. بالإضافة إلى ذلك ، فإن التصميم الموحد لمحامل سلسلة 33200 يسهل الاستبدال والصيانة ويقلل من تكاليف الاستخدام.
ال 33200 سلسلة مدببة تحمل الأسطوانة هو محمل متداول عالي الأداء وعالي الدقة مناسبة لمجموعة متنوعة من التطبيقات الصناعية والميكانيكية. يجمع تصميمه بين سعة الحمل الشعاعية والمحورية لتحمل الأحمال العالية وتحقيق التشغيل السلس. تستخدم هذه السلسلة من المحامل على نطاق واسع في السيارات والمعدات الصناعية والفضاء والطاقة وغيرها من الحقول.
1. سعة الحمل الفائقة
يحسن تصميم التلامس الأسطوري والضرب التام من توزيع توزيع الحمل ويزيد من سعة الحمل الديناميكي بنسبة 20 ٪ مقارنة مع المحامل القياسية.
مناسبة لحمل الصدمة وبيئات الاهتزاز (مثل آلات التعدين والشاحنات الثقيلة).
2. خدمة الخدمة الممتدة
تعزز عملية معالجة الحرارة الخاصة (تقنية الكربون) صلابة السطح (HRC 60) وتزيد من عمر التعب بنسبة 30 ٪.
خيارات الطلاء المقاومة للصدأ (مثل الفوسفات أو طلاء الزنك) مناسبة للبيئات الرطبة أو المسببة للتآكل.
3. التشغيل الدقيق وانخفاض استهلاك الطاقة
دقة مستوى ISO P5 (P4 الاختيارية) تقلل من فقدان الاحتكاك وتساعد المعدات على توفير الطاقة بنسبة تصل إلى 15 ٪.
تصميم التحميل المسبق قابل للتعديل لتلبية متطلبات الإرسال عالية الدقة (مثل مغزل أداة الآلة).
4. القدرة على التكيف متعددة الوظائف
توفير الأحجام الإمبراطورية والمترية (مثل 33205 ، 33206 ، 33212 ، إلخ) ، متوافقة مع العلامات التجارية السائدة والنماذج القابلة للتبديل.
تخصيص الدعم (الأختام ، الشحوم ، المواد).
مجالات التطبيق
صناعة السيارات: تستخدم لتغيرات السيارات ، وعلب التروس ، والمحركات ، إلخ.
الآلات الصناعية: مثل أدوات الآلات ، أحزمة النقل ، المضخات ، المشجعين ، إلخ.
معدات الطاقة: مثل المولدات ، التوربينات ، الضواغط ، إلخ.
الفضاء الفضائي: يستخدم للمكونات الرئيسية مثل محركات الطائرات وتروس الهبوط.
الأجهزة المنزلية: مثل الغسالات ، الثلاجات ، مكيفات الهواء ، إلخ.
مواصفات المنتج

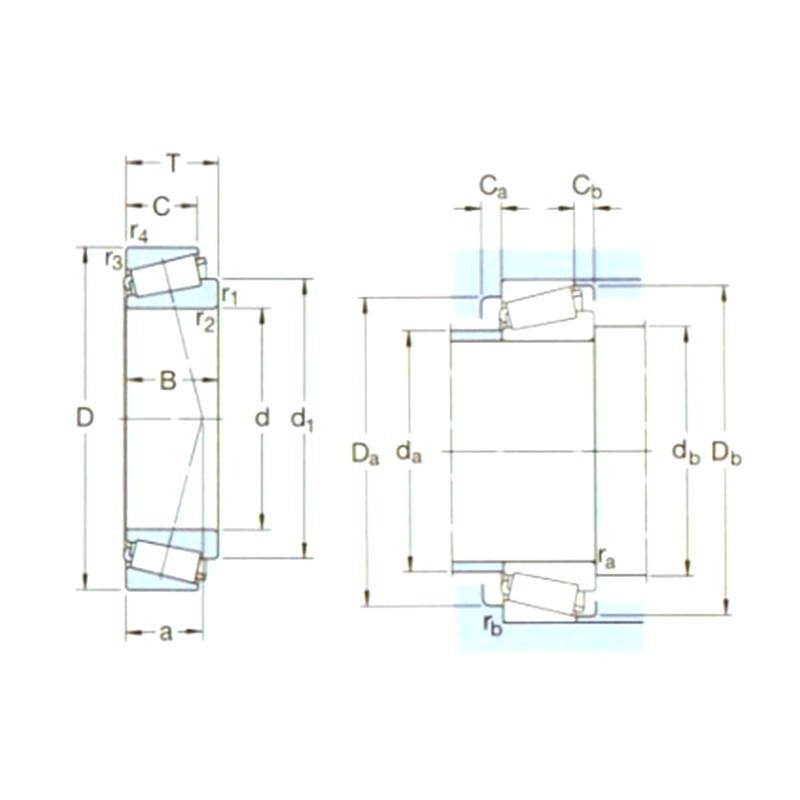

| تعيين | الأبعاد الرئيسية （mm） | تصنيفات الحمل الأساسية （kn） | بو | تصنيفات السرعة （دورة في الدقيقة） | الوزن (كجم) | ISO335 | الأبعاد （مم） | أبعاد الدعامة وأبعاد فيليه （مم） | قيمة | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| د1 | D | ب | Dذج (CR) | STC (COR) | تصنيفات السرعة | الحد من السرعة | الأبعاد (AبMA) | د | D1 ～ | B | C | R1،2 (دقيقة) | R3،4 (دقيقة) | أ | دا (ماكس) | DB (دقيقة) | دا (دقيقة) | دا (ماكس) | DB (دقيقة) | كاليفورنيا (دقيقة) | CB (دقيقة) | RA (ماكس) | RB (الحد الأقصى) | ه | Y | يو | |||
| 33205/ف | 25 | 52 | 22 | 54 | 56 | 6 | 10000 | 13000 | 0،23 | 2de | 25 | 38،6 | 22 | 18 | 1 | 1 | 14 | 30 | 31 | 43 | 46 | 49 | 4 | 4 | 1 | 1 | 0،35 | 1،7 | 0،9 |
| 33206/ف | 30 | 62 | 25 | 75 | 76،5 | 8،5 | 8500 | 11000 | 0،37 | 2de | 30 | 45،8 | 25 | 19،5 | 1 | 1 | 16 | 36 | 36 | 53 | 56 | 59 | 5 | 5،5 | 1 | 1 | 0،35 | 1،7 | 0،9 |
| 33208/QCL7C | 40 | 80 | 32 | 120 | 132 | 15 | 6300 | 8500 | 0،77 | 2de | 40 | 59،7 | 32 | 25 | 1،5 | 1،5 | 21 | 47 | 47 | 67 | 73 | 76 | 5 | 7 | 1،5 | 1،5 | 0،35 | 1،7 | 0،9 |
| 33209/ف | 45 | 85 | 32 | 108 | 143 | 16،3 | 5300 | 7500 | 0،82 | 3de | 45 | 65،2 | 32 | 25 | 1،5 | 1،5 | 22 | 52 | 52 | 72 | 78 | 81 | 5 | 7 | 1،5 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33210/ف | 50 | 90 | 32 | 114 | 160 | 18،3 | 5000 | 7000 | 0،90 | 3de | 50 | 70،7 | 32 | 24،5 | 1،5 | 1،5 | 23 | 57 | 57 | 77 | 83 | 87 | 5 | 7،5 | 1،5 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33211/ف | 55 | 100 | 35 | 138 | 190 | 21،6 | 4500 | 6300 | 1،20 | 3de | 55 | 77،6 | 35 | 27 | 2 | 1،5 | 25 | 63 | 64 | 85 | 93 | 96 | 6 | 8 | 2 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33212/ف | 60 | 110 | 38 | 168 | 236 | 26،5 | 4000 | 6000 | 160 | 3EE | 60 | 85،3 | 38 | 29 | 2 | 1،5 | 27 | 69 | 68 | 93 | 103 | 105 | 6 | 9 | 2 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33213/ف | 65 | 120 | 41 | 194 | 270 | 30،5 | 3800 | 5300 | 205 | 3EE | 65 | 92،1 | 41 | 32 | 2 | 1،5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33213TN9/Q. | 65 | 120 | 41 | 194 | 270 | 30،5 | 3800 | 5300 | 205 | 3EE | 65 | 92،1 | 41 | 32 | 2 | 1،5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33214/ف | 70 | 125 | 41 | 201 | 285 | 32،5 | 3600 | 5000 | 2،10 | 3EE | 70 | 97،2 | 41 | 32 | 2 | 1،5 | 30 | 79 | 78 | 107 | 115 | 120 | 6 | 9 | 2 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33215/ف | 75 | 130 | 41 | 209 | 300 | 34 | 3400 | 4800 | 2،25 | 3EE | 75 | 102 | 41 | 31 | 2 | 1،5 | 32 | 84 | 84 | 111 | 122 | 125 | 6 | 10 | 2 | 1،5 | 0،43 | 1،4 | 0،8 |
| 33216/ف | 80 | 140 | 46 | 251 | 375 | 41،5 | 3200 | 4500 | 2،90 | 3EE | 80 | 110 | 46 | 35 | 2،5 | 2 | 35 | 89 | 90 | 119 | 130 | 135 | 7 | 11 | 2 | 2 | 0،43 | 1،4 | 0،8 |
| 33217/ف | 85 | 150 | 49 | 286 | 430 | 48 | 3000 | 4300 | 3،70 | 3EE | 85 | 117 | 49 | 37 | 2،5 | 2 | 37 | 96 | 95 | 128 | 140 | 144 | 7 | 12 | 2 | 2 | 0،43 | 1،4 | 0،8 |
| 33219 | 95 | 170 | 58 | 374 | 560 | 62 | 2600 | 3800 | 5،50 | 3FE | 95 | 132 | 58 | 44 | 3 | 2،5 | 42 | 107 | 107 | 144 | 158 | 163 | 9 | 14 | 2،5 | 2 | 0،40 | 1،5 | 0،8 |
| 33220 | 100 | 180 | 63 | 429 | 655 | 71 | 2400 | 3600 | 6،95 | 3FE | 100 | 139 | 63 | 48 | 3 | 2،5 | 43 | 112 | 112 | 151 | 168 | 172 | 10 | 15 | 2،5 | 2 | 0،4 | 1،5 | 0،8 |
| 30332J2 | 160 | 340 | 75 | 913 | 1180 | 114 | 1500 | 2000 | 29،0 | 2GB | 160 | 233 | 68 | 58 | 5 | 4 | 61 | 201 | 180 | 290 | 323 | 310 | 9 | 17 | 4 | 3 | 0،35 | 1،7 | 0،9 |
