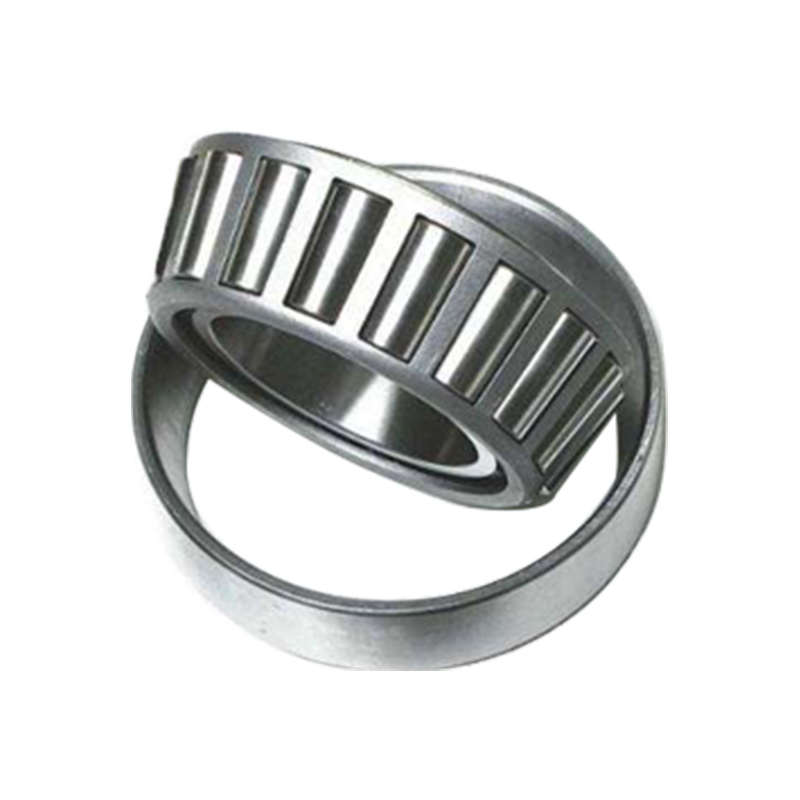

تعد محامل الأسطوانة المدببة ذات السلسلة ذات الحلقات الخارجية ذات الحواف هي محامل متداول عالية الكفاءة مصممة لتحمل الأحمال المحورية والشعاعية. تم تجهيز حلقةها الخارجية بحافة ، والتي يمكن إصلاحها بشكل فعال ووضعها ، مما يعزز استقرار المحمل في الأحمال العالية وبيئات العمل القاسية. تمكنه بنية الأسطوانة المدببة من تحمل الأحمال الشعاعية الكبيرة وكذلك الأحمال المحورية. إنه مناسب للآلات الثقيلة والسيارات والطيران وغيرها من الحقول. يزيد تصميم زاوية التلامس لهذا المحمل من سعة التحميل وعمر الخدمة مع تقليل الاحتكاك وتوليد الحرارة. مع تزييت وصيانة مناسبة ، يمكن أن توفر محامل الأسطوانة المدببة ذات الحافة على الحلقة الخارجية أداءً سلسًا للتشغيل وكفاءة عمل موثوقة ، وهي مكون مفتاح لا غنى عنه في المعدات الميكانيكية الحديثة.
مواصفات المنتج

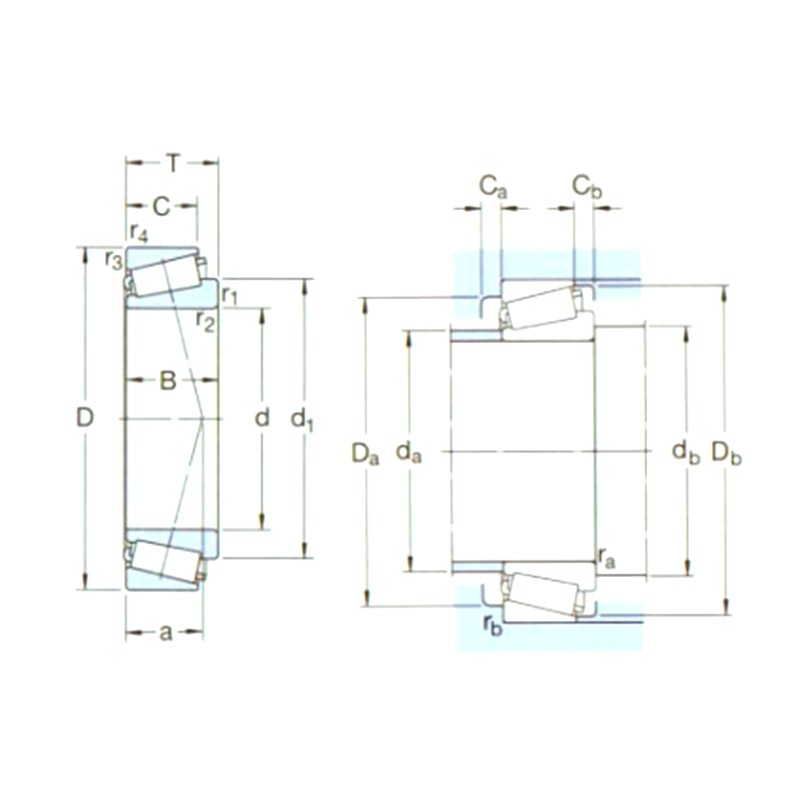

تعيين | الأبعاد الرئيسية (mm) | تصنيفات الحمل الأساسية (kn) | بو | تصنيفات السرعة (دورة في الدقيقة) | الوزن (كجم) | الأبعاد (مم) | أبعاد الدعامة وأبعاد فيليه (مم) | قيمة | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
د1 | D | ب | Dذج (CR) | STC (COR) | تصنيفات السرعة | الحد من السرعة | د | D1 ~ | D1 | ب | C | C1 | R1،2 (دقيقة) | R3،4 (دقيقة) | أ | دا (ماكس) | DB (دقيقة) | RA (ماكس) | ه | Y | يو | |||
32008XR/QVA621 | 40 | 68 | 19 | 60 | 71 | 7،65 | 7500 | 9500 | 0،27 | 40 | 54،2 | 72 | 19 | 14،5 | 3،5 | 1 | 1 | 15 | 46 | 46 | 1 | 0،37 | 1،6 | 0،9 |
30208RJ2/Q. | 40 | 80 | 19،75 | 71 | 68 | 7،65 | 7000 | 8500 | 0،42 | 40 | 57،5 | 85 | 18 | 16 | 4 | 1،5 | 1،5 | 16 | 49 | 47 | 1 | 0،37 | 1،6 | 0،9 |
33209R/Q. | 45 | 85 | 32 | 108 | 143 | 16،3 | 5300 | 7500 | 0،85 | 45 | 65،2 | 90 | 32 | 25 | 5 | 1،5 | 1،5 | 22 | 52 | 52 | 1 | 0،4 | 1،5 | 0،8 |
32309BRJ2/QCL7C | 45 | 100 | 38،25 | 156 | 176 | 20 | 5000 | 6700 | 1،50 | 45 | 74،8 | 106 | 36 | 30 | 7 | 2 | 1،5 | 30 | 55 | 54 | 1،5 | 0،54 | 1،1 | 0،6 |
32311BRJ2/QCL7C | 55 | 120 | 45،5 | 216 | 260 | 30 | 4300 | 5600 | 2،50 | 55 | 90،5 | 127 | 43 | 35 | 8 | 2،5 | 2 | 36 | 67 | 65 | 2 | 0،54 | 1،1 | 0،6 |
33113R/Q. | 65 | 110 | 34 | 142 | 208 | 24 | 4300 | 5600 | 1،30 | 65 | 87،9 | 116 | 34 | 26،5 | 5،5 | 1،5 | 1،5 | 26 | 74 | 72 | 1 | 0،4 | 1،5 | 0،8 |
30313RJ2 | 65 | 140 | 36 | 194 | 228 | 27،5 | 3600 | 4800 | 240 | 65 | 98،3 | 147 | 33 | 28 | 6 | 3 | 2،5 | 28 | 84 | 77 | 2 | 0،35 | 1،7 | 0،9 |
30313RJ2 | 65 | 140 | 36 | 194 | 228 | 27،5 | 3600 | 4800 | 240 | 65 | 98،3 | 147 | 33 | 28 | 6 | 3 | 2،5 | 28 | 84 | 77 | 2 | 0،35 | 1،7 | 0،9 |
